Инструкция по эксплуатации Jet Tools JTAS-10
Страница 8
4.Возьмите крепеж (рис. 5) для правой стороны, а затем приложив правое
расширение сделайте все операции в том же порядке.
Установка пильного диска / замена
Внимание! Будьте осторожны при работе с или около острого пильного
диска пилы, чтобы избежать травм!

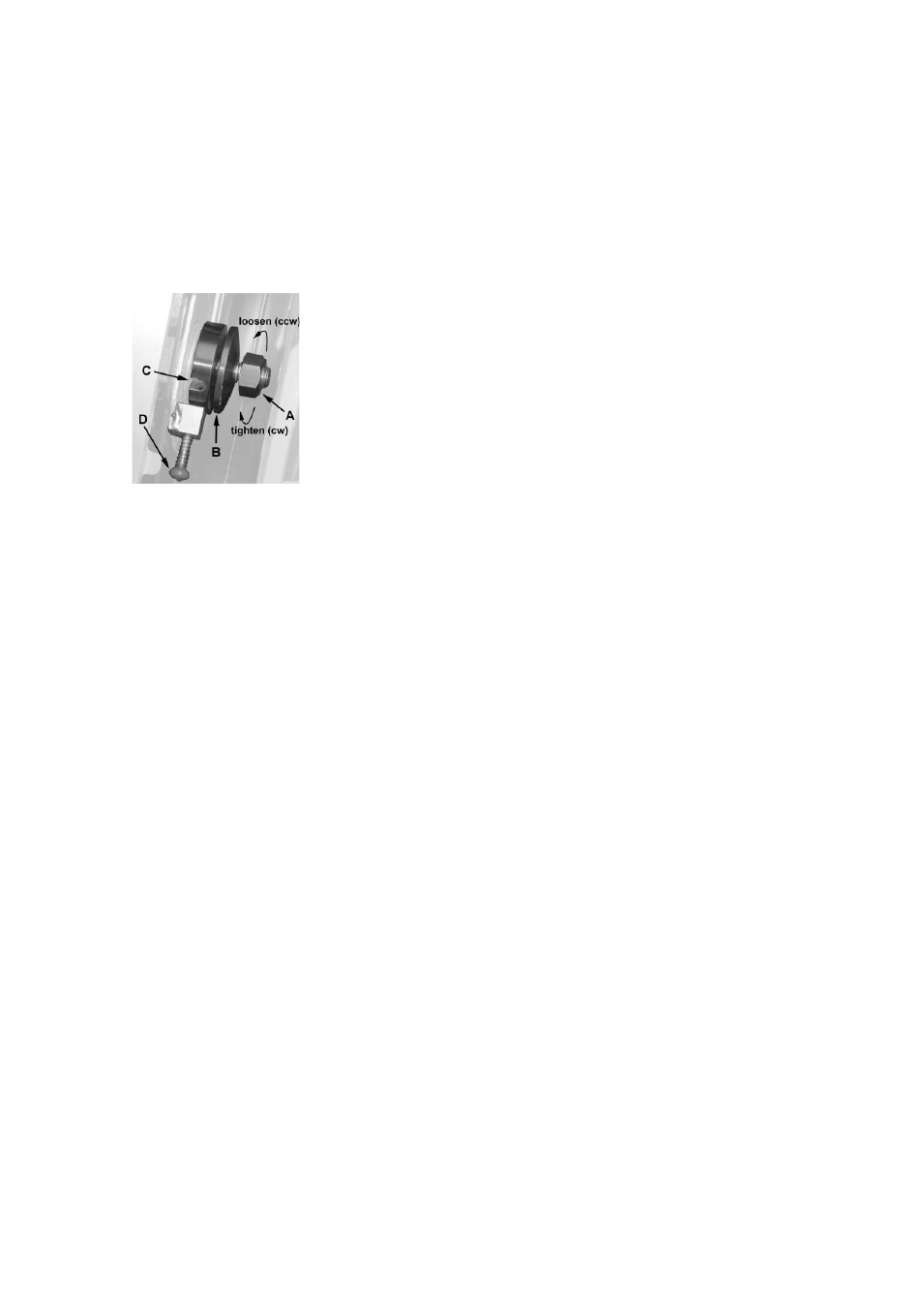

рис. 6
Чтобы установить или заменить пильный диск (см. Рисунок 6):
• Инструменты: 27мм ключ
1. Отключите станок от источника эл.питания.
2. Поднимите пильный диск на полную высоту и установите положение
наклона на 0 ° (см. Маховики регулировок на стр. 14).
3. Уберите вставку в столе.
4. Поверните ось, остановив паз (C) напротив штока (D).
5. Нажмите кнопку на штоке блокировки вала (D) в направлении, указанном
стрелкой, чтобы шток вошёл в отверстие на оси (C). После этого открутите
гайку (А) на оси, ослабив ключом 27 мм, как необходимо.
6. Снимите фланец(B).
7. Установите пильный диск убедившись, что зубья диска в правильном
направлении. Если вы не уверены, обратитесь к рисунку 8 для правильной
установки пильного диска.
8. Поставьте фланец (B) и закрутите гайку (А).
9. Нажмите кнопку на штоке блокировки вала (D) и затяните гайку (А) гаечным
ключом 27 мм.
10. Поставьте пильный диск на необходимую для пиления высоту.
