Инструкция по эксплуатации Jet Tools JTAS-10
Страница 12
пильного диска до угла 90 °.
3. После выбора позиции, затяните рукоятку (С).

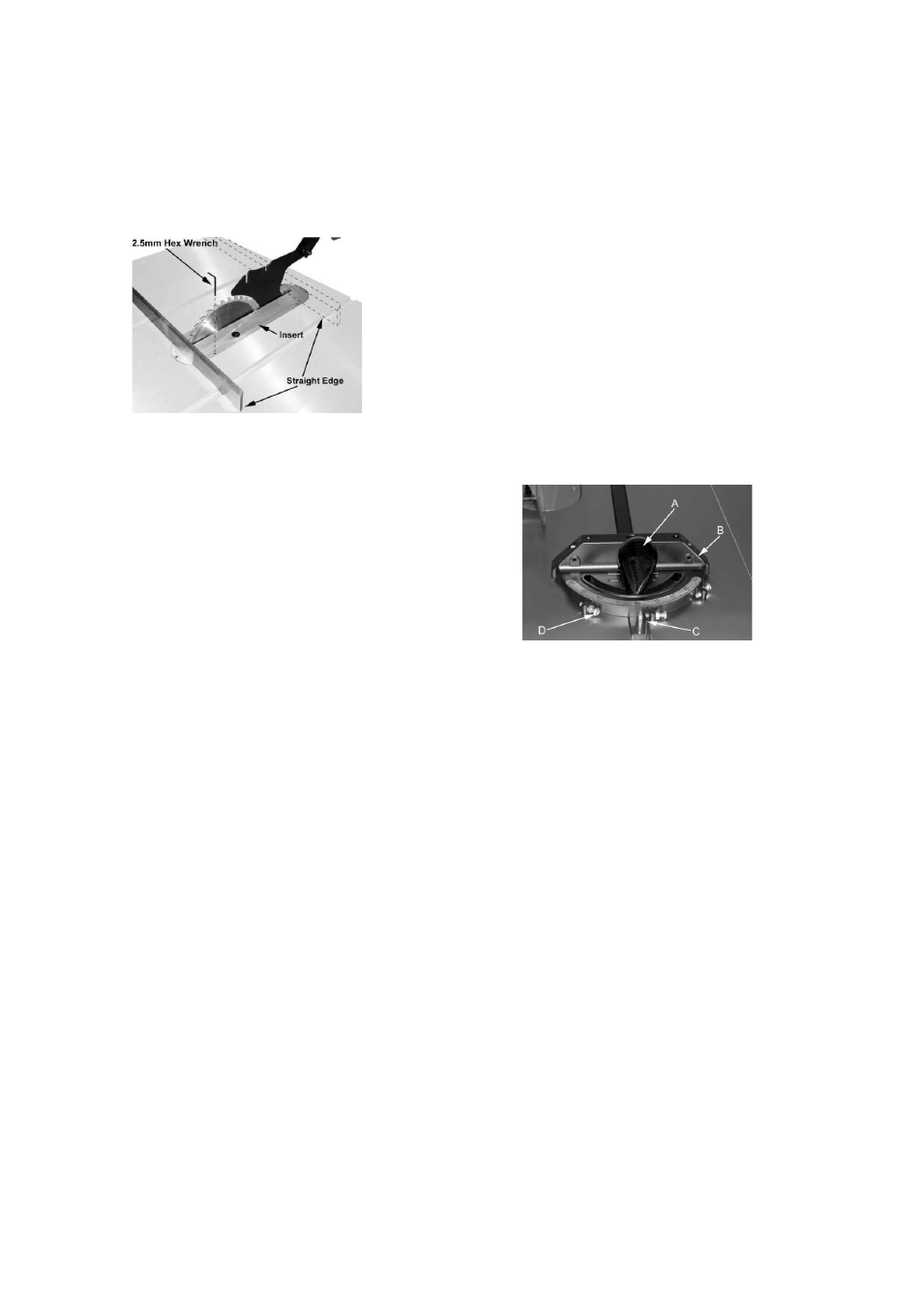

Настройка вставки стола
Установите винты шестигранным ключом 2,5 мм (рис. 11) для того, чтобы
вставка встала ровно с поверхностью стола.
Рис. 11
Упор для пиления по
различными углами
Пояснение к рисунку 12:
Установка упора для распиловки
под углом
1. Чтобы воспользоваться шкалой,
ослабьте стопорную ручку (А,
Рис. 12) и поверните корпус
угломера (В, Рис. 12) под
желаемым
углом.
Чтобы
перемещать
угломер
за
ограничители указателей шкалы
до 45° или 90°, поставьте в
нижнее
положение
планку(С,
Рис. 12).
2.
Отрегулируйте
ограничители,
поворачивая
один
из
трех
регулировочных винтов (D, Рис.
12).
Рис. 12
Примечание:
Всегда
делайте
проверочные
распилы.
Не
полагайтесь только на отметки
индикатора угловой шкалы. В стенке
упора
есть
отверстия
для
закрепления
поперечной
деревянной
или
алюминиевой
планки.
Регулировка расклинивающего ножа
Боковое выравнивание
Пильный диск и расклинивающего ножа должна располагаться на одной линии
(боковое выравнивание) для предотвращения обратной отдачи заготовки.
После первой установки пильного диска и бокового выравнивания
расклинивающего ножа и установки защитного кожуха дальнейшая
регулировка не требуется. Правильность расположения должны быть
проверены и скорректированы, если это необходимо, после каждой смены
пильного диска.
