Инструкция по эксплуатации Jet Tools JTAS-10
Страница 14
Выравнивание пильного диска по Т-образному пазу
Инструменты: 8 мм шестигранный ключ, поверочный угольник, маркер
Выравнивание пильного диска по отношению к столу производится на заводе.
После определенного периода использования, а также после перемещения
пильного станка в другое место пильный диск может потерять это
выравнивание по отношению к столу.
Чтобы проверить и выровнять пильный диск (см. рисунок 16):

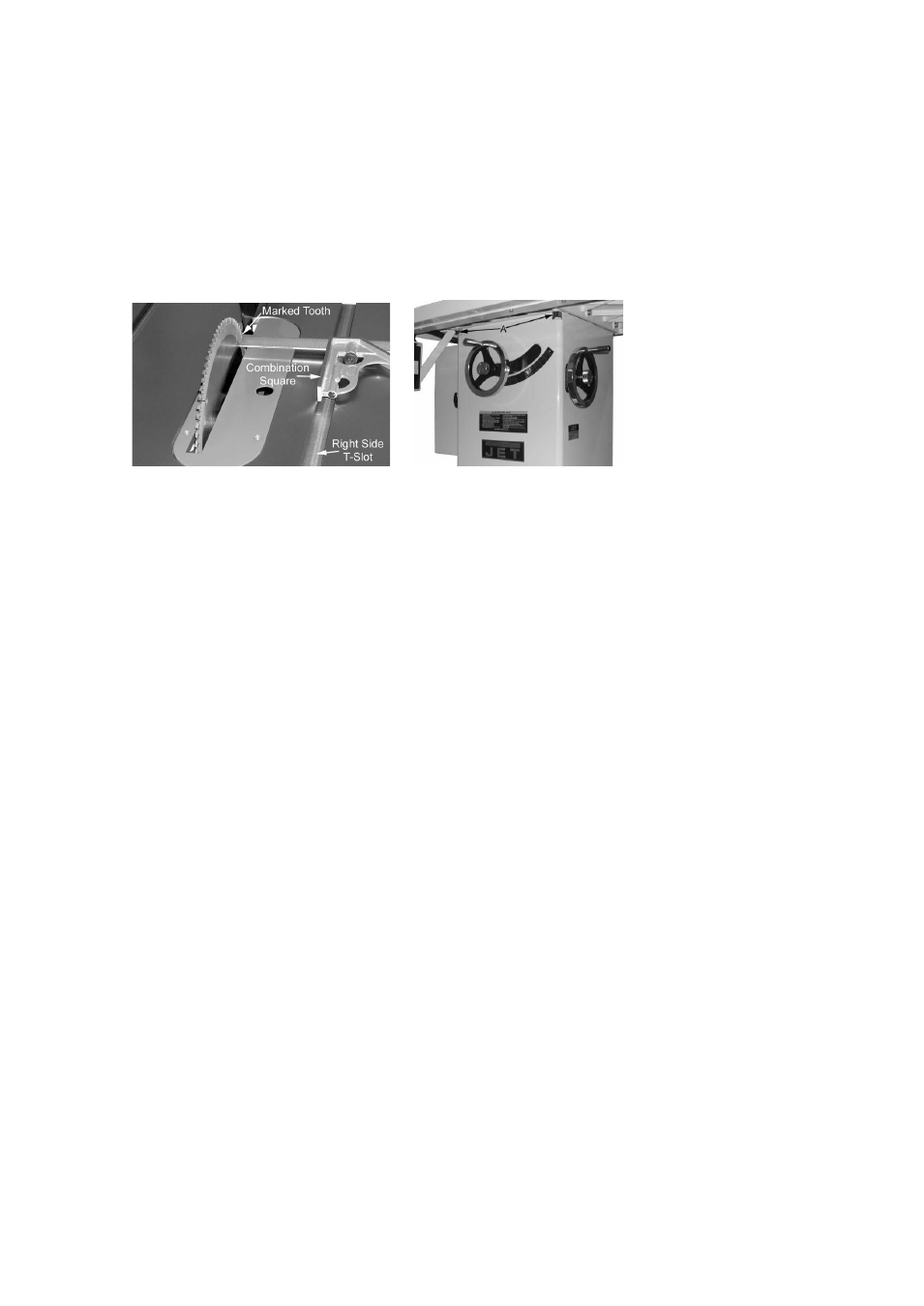

Рис. 16 Рис. 17
1. Отсоедините пилу от источника эл.питания.
2. Поднимите защитный кожух в верх на расклинивающем ноже.
3. Выберите зуб на дальней части пильного диска (сзади) и поднимите зуб чуть
выше вставки в столе. Отметьте зуб с помощью маркера. Измерьте расстояние
от правого края Т-образного паза, используя поверочный угольник.
Убедитесь, что измерения по телу пильного диска между зубьями, а не на зубе
(рис. 16).
4. Проверните пильный диск вперёд, так что бы отмеченный зуб остановить
чуть выше вставки. Измерьте расстояние от правого края Т-образного паза. Эти
два измерения должны быть одинаковыми.
5. Если они не совпадают, Ослабьте четыре винта ( А см. рис. 17)
шестигранником, которые фиксируют стол к тумбе станка. Два из них показаны
на рисунке 17
.
6. Внесите необходимые изменения и затяните четыре винта, надежно
закрепив стол.
7. Проверьте выравнивание еще раз после установки оборудования.
Регулировка ограничителей наклона до 45 ° и 90 °
Ограничители были выставлены на заводе. После определенного периода
использования, или, после перемещения пилы в другое место, ограничители
больше не могут быть установлены правильно.
Для проверки и настройки ограничителей требуется:
• Инструменты: 12мм гаечный ключ, поверочная линейка
1. Отключить станок от источника эл.питания.
2. Поднимите пильный диск на максимальную высоту с помощью маховика.
3. Установите пильный диск под углом 90 градусов к столу, поворачивая
маховик наклона лезвия по часовой стрелке до упора.
4. Поместите поверочный угольник на столе против пильного диска и
убедитесь, что диск под углом 90 градусов к столу, как показано на рисунке
18. Убедитесь, что торец угольника не касается зуба пильного диска.
