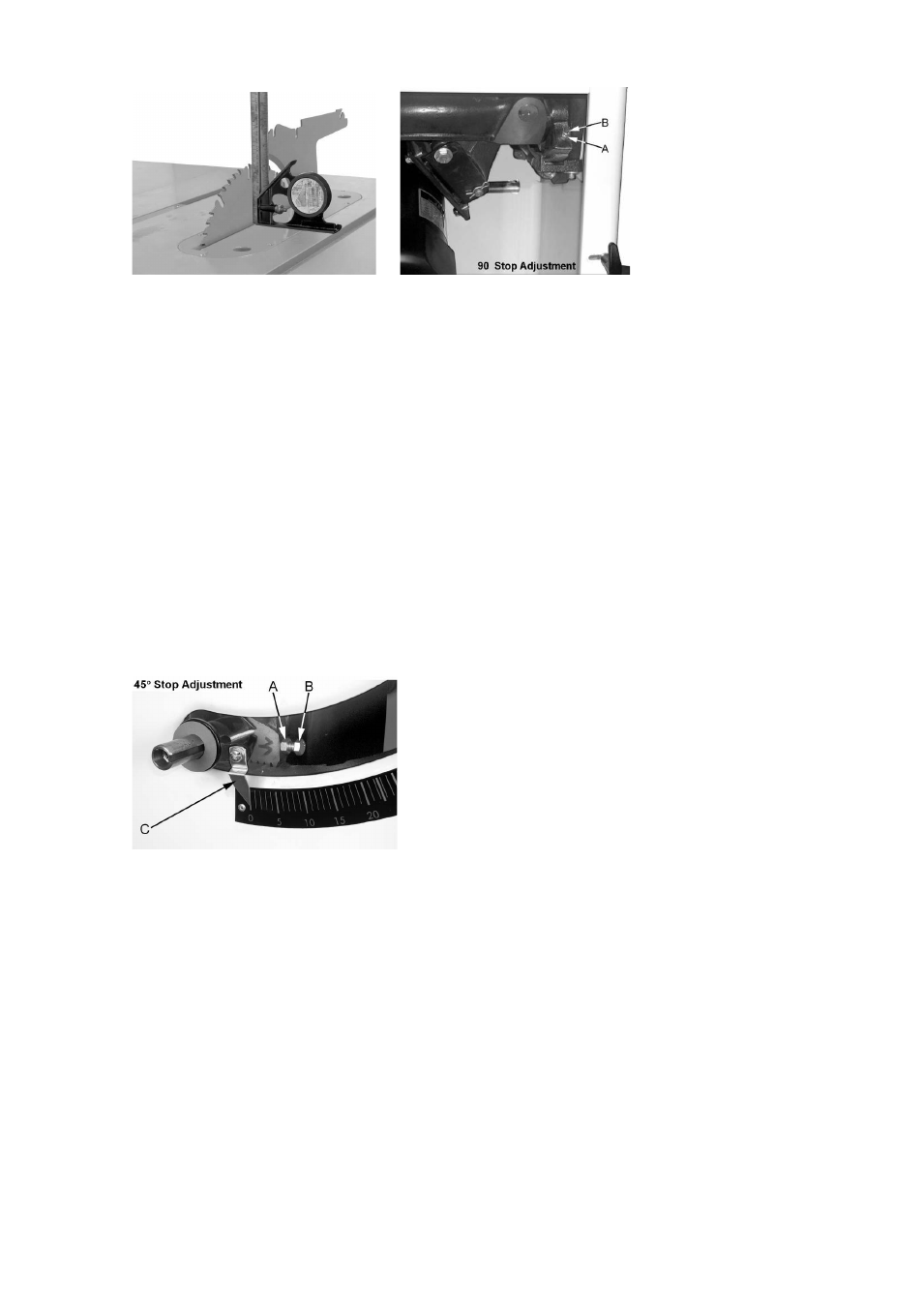

Рис. 18 рис. 19
5. Если пильный диск не под углом 90 градусов, откройте дверь крышку
эл.двигателя, ослабьте контргайку ( А см. рис. 19) и поверните стопорный винт
регулировки (В, рис. 19) на передней цапфе во внутрь или наружу.
Регулировочный винт следует прекратить вращать на переднем кронштейне
цапфы, когда пильный диск находится в 90 ° к столу.
6. Затяните контргайку ( А см. рис. 19).
7. Установите пильный диск под углом 45 градусов к столу, поворачивая
маховик наклона лезвия против часовой стрелки до упора. Поместите
поверочный угольник на столе против ножа. Убедитесь, что торец угольника не
касается зуба пильного диска.
8. Если пильный диск не под углом 45 градусов к столу, удалите маховик
подъёма понижения пильного диска. Ослабьте контргайку ( А см. рис. 20) и
поверните стопорный винт регулировки (В, рис. 20) на передней цапфе во,
внутрь или наружу. Регулировочный винт следует прекратить вращать на
переднем кронштейне цапфы, когда пильный диск находится под углом 45 ° к
столу.
рис. 20
9. Проверьте правильность указателя (С, рис. 20) на угол масштаба и
скорректируйте, если это необходимо.
Монтаж и наладка пилы теперь завершена. Убедитесь, что все крепления
затянуты. Пила теперь может быть запущена в эксплуатацию.
Замена ремня
Перед работами по техническому обслуживанию и очистке, станок
должен быть предохранен от непроизвольного включения.
Несоблюдение этих требований может привести к серьезным травмам!
