Инструкция по эксплуатации Jet Tools JTAS-10
Страница 6
Прочитайте инструкцию полностью для монтажа, технического обслуживания и
техники безопасности.
1. Отвинтите пилу от поддона.
2. Аккуратно поставьте пилу с поддона на пол.
Не подключайте пилу к источнику эл.питания, пока сборка станка не
завершена! Несоблюдение этого требования может привести к серьезным
травмам! Станок должен быть установлен в помещении с прочным, ровным
полом, хорошей вентиляцией и достаточным освещением. Оставьте достаточно
места вокруг станка для крепления чугунных расширений стола,
направляющих параллельного упора и общего технического обслуживания.
Очистка
Открытые металлические поверхности, такие как чугунный стол и расширения,
получили защитное покрытие на заводе. Оно должно быть удалено мягкой
тканью, смоченной керосином. Не используйте ацетон, бензин или
растворитель для лаков для этой цели. Не используйте растворители на
пластмассовых деталях, и не используйте абразивные материалы, потому что
они могут поцарапать поверхность.
Утилизируйте упаковку в соответствии с нормами охраны окружающей среды.
Кожух двигателя

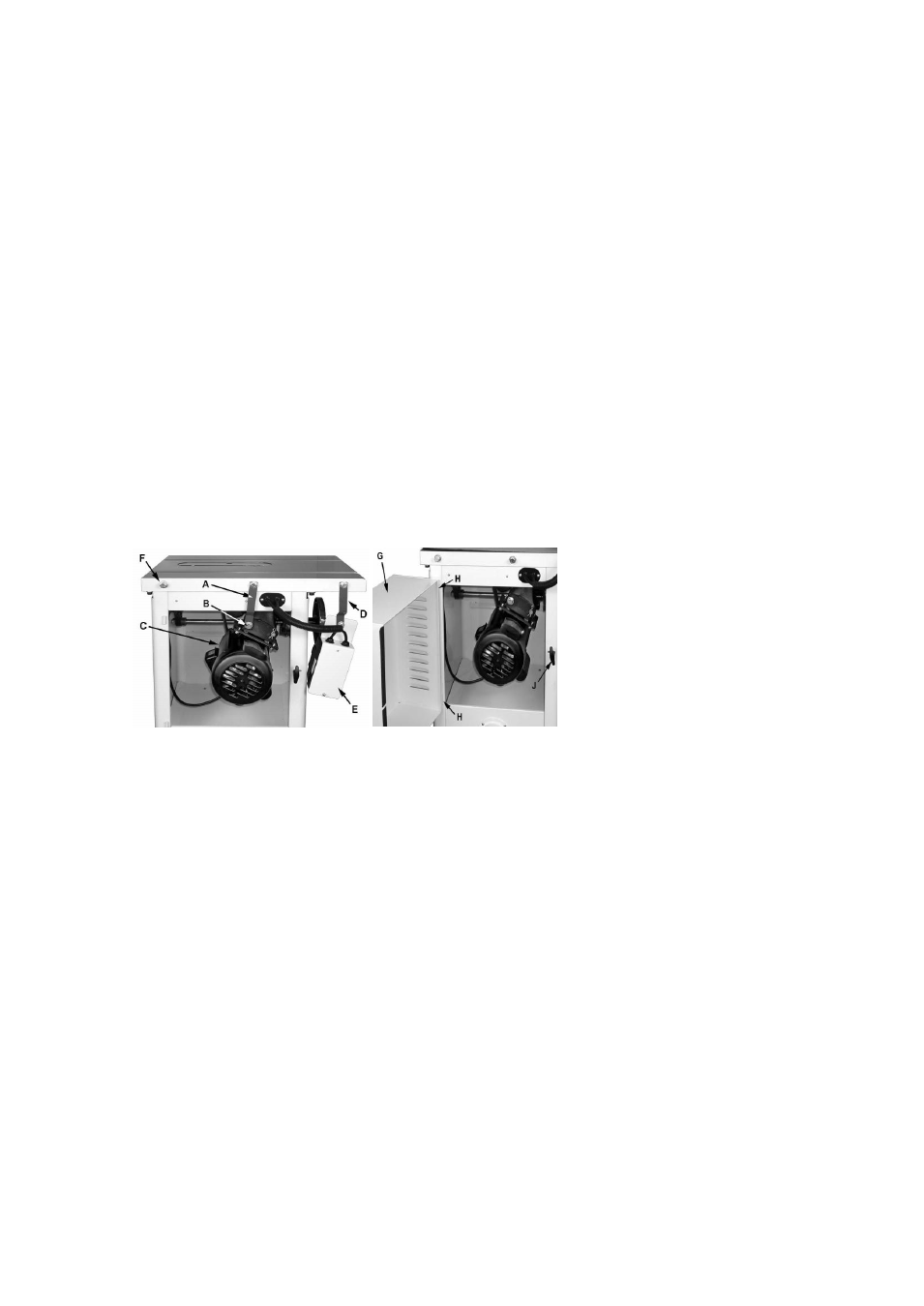

Рис. 1 Рис. 2
Пояснения к рисункам 1 и 2:
• Инструменты: 17мм гаечный ключ, 12 мм гаечный ключ
1. Удалить транспортную пластину (А) между эл. Двигателем (C) и столом.
2. После того как кронштейн был удален, установить винт (В) обратно на
площадку с двигателем. Верхние винты будут использоваться позже для
крепления расширения к основному столу.
3. Удалить транспортный кронштейн (D) переключатель вкл\выкл (E) к столу.
Не выбрасывайте кронштейн (D), он будет использоваться для установки
коммутатора.
4. Удалите оставшиеся болт, гровер и плоскую шайбу (F и рис. 5) из края
стола.
5. Установите крышку двигателя (G), совместив штифты (H) на крышке с
отверстиями на тумбе.
6. Закрепите крышку, потянув за защелку (J), закрыв дверцу, и отпустите
защелку.
Маховик в сборе
Пояснение к рисунку 3:
Оборудование: (2) Ручка и маховик
(C), (2) Фиксирующая ручка (D), (2)
Шпонка (А)
Инструменты: 3 мм шестигранный
ключ
Передний маховик (E)
устанавливается на заводе.
