Инструкция по эксплуатации Jet Tools Jts-250СS
Страница 8

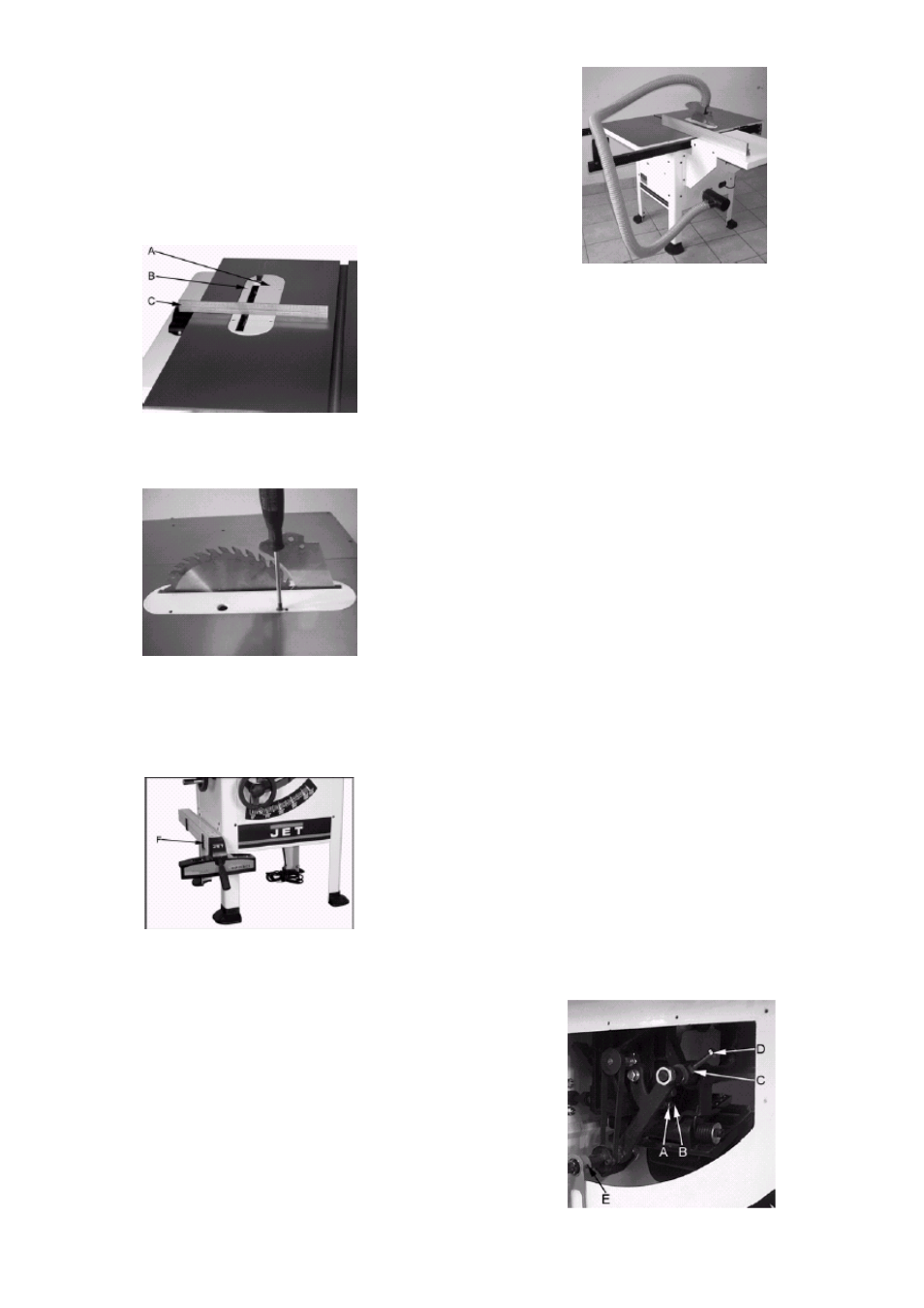

![background image](/manuals/234908/8/background.png)
8
Для выставления поверхностей стола
применяйте линейку, после чего сильно за-
тяните специальные винты и гайки.
Вы можете использовать также в качест-
ве линейки профиль упора.
Монтаж вставки стола
Установите вставку стола (A, Рис. 15) с 4-
я резьбовыми штифтами (B) в стол станка.
Рис. 15
Зафиксируйте вставку стола с помощью
2-х винтов с потайными головками М5.
Рис. 16
Монтаж крючков для хранения упора
Смонтируйте 2 крючка для хранения па-
раллельного упора (F, рис. 17) с помощью
2-х специальных винтов, шайб и гаек.
Рис. 17
Смонтируйте крючки для хранения тор-
цового упора на противоположной стороне
станка.
5.3. Подсоединение вытяжной вентиля-
ции
Перед пуском в эксплуатацию станок
должен быть подключен к вытяжной систе-
ме таким образом, чтобы при включении
станка автоматически включалась вытяжная
установка.
Смонтируйте
соединительный
шланг,
опору для шланга и Y-образный тройник как
показано на рисунке.
Рис. 18
Минимальная скорость воздуха на всасы-
вающем патрубке должна составлять 20
м/сек.
Всасывающие шланги должны характери-
зоваться по качеству как „тяжело горю-
чие“ и соединены с заземлением станка.
5.4. Подключение к электрической сети
Подсоединение к сети со стороны клиен-
та, а также применяемые удлинители долж-
ны соответствовать тех.требованиям. На-
пряжение сети и частота должны соответст-
вовать рабочим параметрам, указанным на
фирменной табличке.
Установленное потребителем защитное
устройство должно быть рассчитано на 16 А.
Подключение и ремонт электрического обо-
рудования разрешается проводить только
квалифицированным электрикам.
5.5. Работы по наладке и регулировке
Общие указания
Перед работами по наладке и регулиров-
ке станок должен быть предохранен от не-
произвольного включения.
Отключите от эл. сети
Регулировка упоров 45°, 90°
Концевые упоры устанавливаются на за-
воде изготовителе.
Если требуется новая регулировка:
Отключите эл. питание станка.
Снимите маховик и переднюю крышку
корпуса.
Ослабьте контргайки (A, рис. 25).
Вращайте винт (B) до тех пор, пока упор
не достигнет угла 90°.
Рис. 25
