Инструкция по эксплуатации Jet Tools Jts-250СS
Страница 5
5

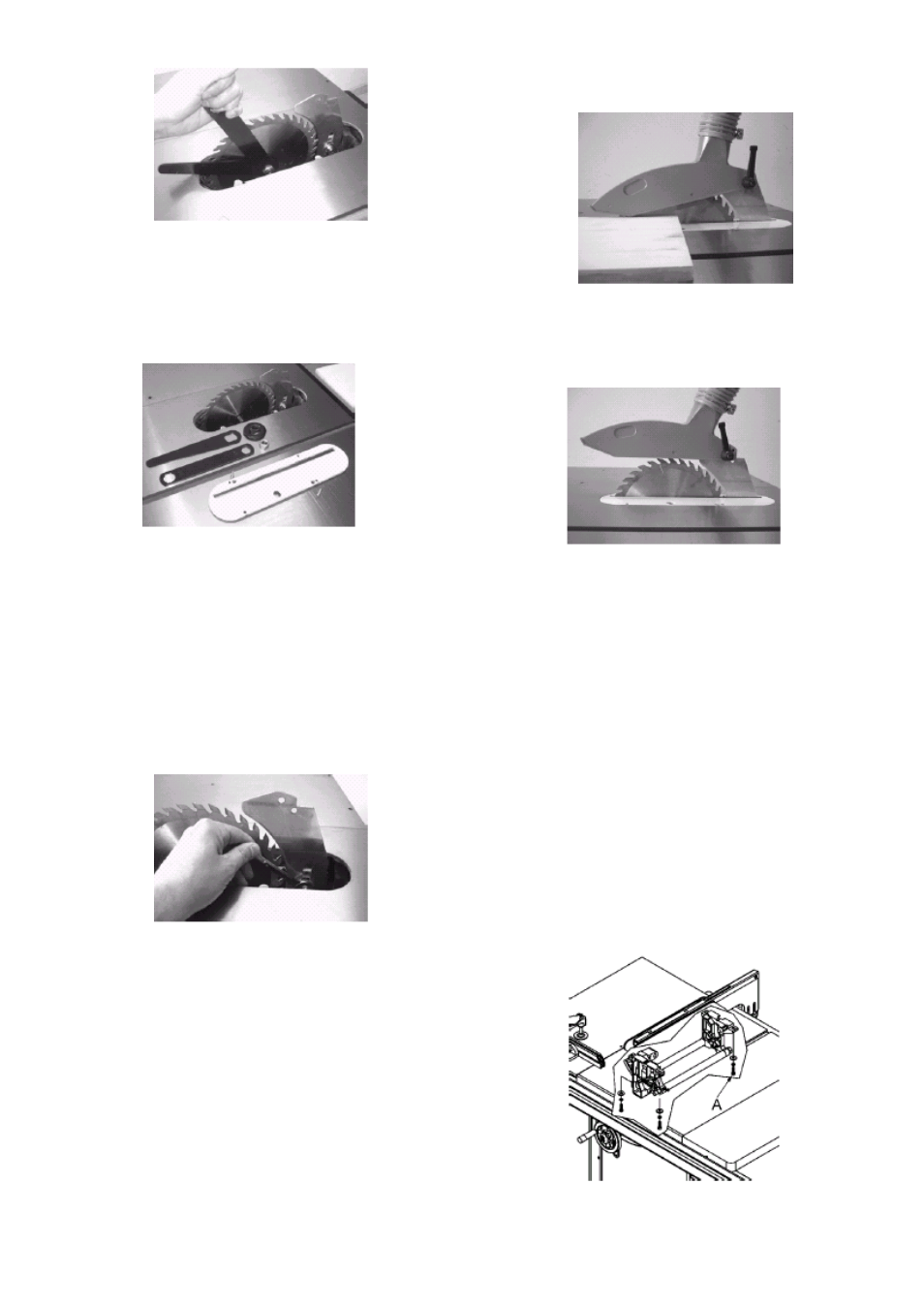

Рис. 19
Открутите прижимную гайку и снимите
фланец.
Наденьте пильный диск на вал. Следите
за тем, чтобы зубья диска пилы были на-
правлены в направлении пиления (вниз).
Рис. 20
Установите фланец и сильно затяните
прижимную гайку.
Установите вставку стола.
Монтаж расклинивающего ножа
Расклинивающий нож должен применять-
ся всегда.
Отключить Эл. питание станка.
Расстояние между диском пилы и раскли-
нивающим ножом должно составлять от 2 до
5 мм.
Рис. 21
Сильно затяните прижимную гайку.
Монтаж защитного кожуха пильного
диска
Защитный кожух пильного диска должен
быть установлен всегда.
Защитный кожух пильного диска должен
быть наклонен к заготовке, подлежащей
распиловке, чтобы закрыть зубья пилы как
можно больше.
Не производите регулировку на рабо-
тающем станке.
Имеется два возможных положения для
монтажа.
Нижнее положение отверстия для боль-
шинства случаев применения (Рис. 22).
Рис. 22
Верхнее положение отверстия использу-
ется для полного использования глубины
резания (Рис. 23).
Рис. 23
Регулировка диска пилы
Никогда не производите регулировку при
работающем станке.
Для перемещения диска пилы по верти-
кали применяйте передний маховик.
Левый маховик применяйте для регули-
ровки наклона пильного диска.
Установка диска пилы параллельно
столу
Диск пилы выставляется на заводе изго-
товителе.
Если требуется новая регулировка:
Отключите эл. питание станка.
Снимите заднюю крышку корпуса.
Ослабьте 4 винта с шестигранной голов-
кой (A, рис. 24).
Производите регулировку до тех пор, по-
ка полотно пилы не станет параллельно па-
зу стола.
Рис. 24
Сильно затянуть винты и закрыть крышку
корпуса.
