7
облегчит выставление подвижного стола над
уровнем стола станка примерно на 0,4 мм.
Вы можете использовать в качестве ли-
нейки также профиль упора.
Теперь поднимите с помощью установоч-
ных винтов (F, Рис. 9) подвижный стол на-
столько, чтобы он касался линейки.
Линейка должна одновременно касаться
подвижного стола и пластинчатых щупов.
Повторите такую же регулировку на дру-
гом конце стола.
Законтрите установочные винты с помо-
щью гаек (G, Рис. 9) в необходимом поло-
жении, предохраняя при этом установочные
винты от проворачивания.
После этого сильно затяните 4
Винта с шестигранной головкой (A, Рис.
11).
Указание: Во время затягивания винтов
прижимайте подвижный стол к пластинча-
тым щупам, иначе он может съехать в сто-
рону.

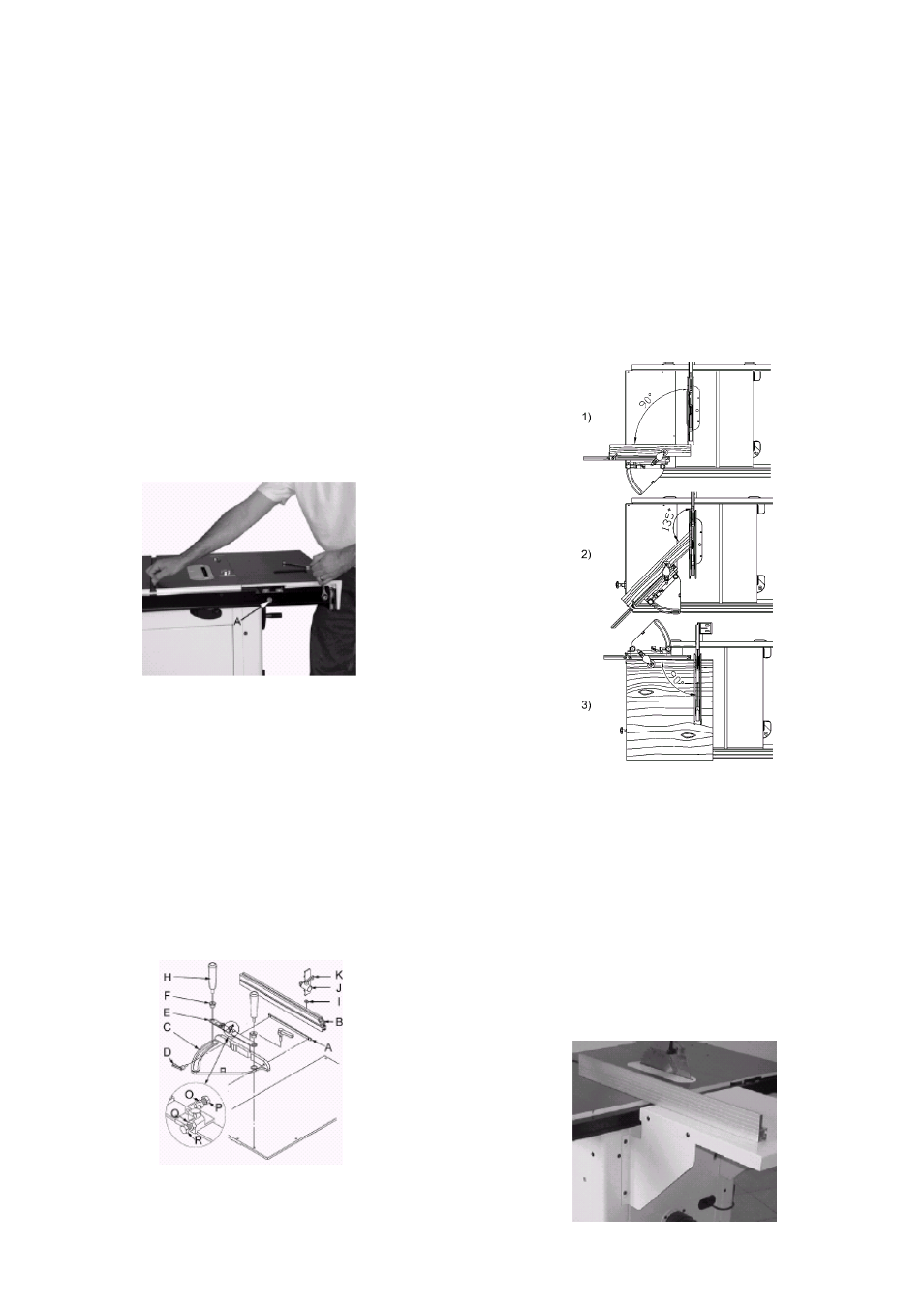

Рис. 11
Уберите пластинчатые щупы и проверьте,
чтобы подвижный стол передвигался на
расстоянии примерно 0,4 мм и выше уровня
поверхности стола станка также примерно
на 0,4 мм..
Монтаж торцового упора подвижного сто-
ла (JTS-250S)
Надвиньте профиль упора (B,
рис. 12) на рейку (A) и закрепите их вме-
сте на торцовом упоре (C) с помощью двух
рукояток (D).
Указание: Скошенный конец профиля
упора (B) показывает направление к диску
пилы.
Рис. 12
Установите торцовый упор на подвижный
стол.
Установите рейку упора (E) на торцовый
упор и закрепите ее с помощью 2-х втулок
(F) und 2-х зажимных рукояток (H).
Вставьте четырехгранную гайку (I) в Т-
образный паз рейки упора и закрепите про-
дольный упор (J) с помощью зажимной ру-
коятки (K).
Проверьте с помощью уголка точность
регулировки 45°/90° и выставьте упоры
(O,P).
При необходимости отрегулируйте указа-
тель углов в градусах.
Имеется 3 возможные положения для
монтажа на подвижном столе (смотри рис.
13).
Рис. 13
Регулировка торцового упора
Никогда не производите регулировку при
работающем станке.
Установите рейку упора прямо к диску
пилы.
Монтаж заднего удлинения стола
Закрепите боковые косынки с помощью
4-х специальных винтов, шайб и гаек на уд-
линении стола.
Установите удлинение стола с помощью
4-х винтов на корпусе станка.
Рис. 14
