5. ТРАНСПОРТИРОВКА И ПУСК В ЭКС-
ПЛУАТАЦИЮ
5.1. Транспортировка и установка
Не держите станок при транспортировке
за защитные приспособления.
Во время транспортировки верхняя часть
пильного диска должна быть закрыта, на-
пример, кожухом для защиты пилы.
Поверхность, на которой устанавливается
пила, должна быть достаточно ровной и
способной выдерживать нагрузку.
При необходимости станок можно жестко
закрепить на устанавливаемой поверхности.
По соображениям упаковки станок по-
ставляется не полностью смонтированным.
5.2. МОНТАЖ
Общие указания
Перед
проведением
монтажно-
наладочных работ отключите станок от эл.
сети!
Удалите защитную смазку от ржавчины с
помощью мягких растворителей.
Установите станок на плоскую поверх-
ность.

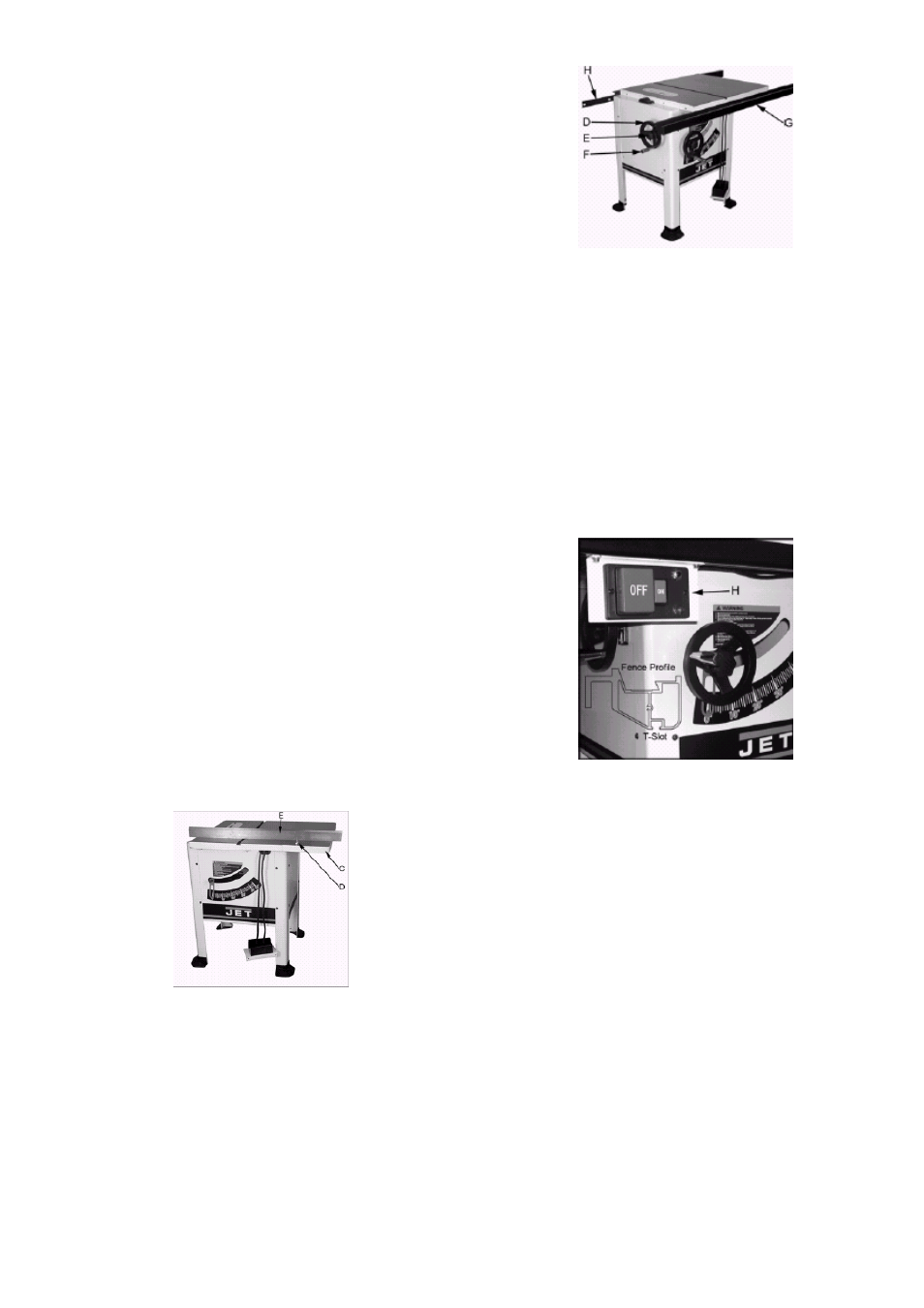

Монтаж расширения стола вправо
Закрепите расширение стола.
(C, Рис. 2) с помощью 3-х винтов с шес-
тигранной головкой, гроверных и обычных
шайб (D).
Выровняйте переднюю кромку вместе со
столом станка.
Для выравнивания поверхностей стола
применяйте линейку (E).
Вы можете использовать также в качест-
ве линейки профиль упора.
Рис. 2
Монтаж маховиков
Поставьте маховики (D, Рис. 3) на поса-
дочные оси.
Установите рукоятки (E).
Указание: Рукоятки могут применяться
для зажима маховиков в определенном по-
ложении.
Установите ручки маховиков (F).
Рис. 3
Монтаж несущих реек
Закрепите переднюю несущую рейку (G,
Рис. 3) с помощью 2-х винтов с внутренними
шестигранниками на нижней стороне стола
станка.
Закрепите заднюю несущую рейку (H) с
помощью 2-х винтов с внутренними шести-
гранниками на задней стороне стола станка.
Вставьте 2 четырехгранные гайки в Т-
образный паз несущей рейки.
Закрепите выключатель (H, Рис. 4) с по-
мощью 2-х винтов с внутренними шести-
гранниками и шайб.
Рис. 4
Монтаж пильного диска
Пильный диск должен соответствовать
указанным техническим характеристикам.
Перед установкой проверить диск пилы
на наличие повреждений (трещин, повреж-
денных зубьев, изгибов). Не применяйте
поврежденные пильные диски.
Следите за тем, чтобы зубья диска пилы
были направлены в направлении пиления
(вниз).
При обращении с диском пилы надевайте
подходящие защитные перчатки.
ВНИМАНИЕ
Замена диска пилы должна производить-
ся только при отключенном электропитании.
Удалите вставку стола.
Ослабьте зажимные гайки с помощью
предоставленных ключей. При этом зафик-
сируйте фланец пилы от вращения.
