Инструкция по эксплуатации Jet Tools Jts-250СS
Страница 6
6

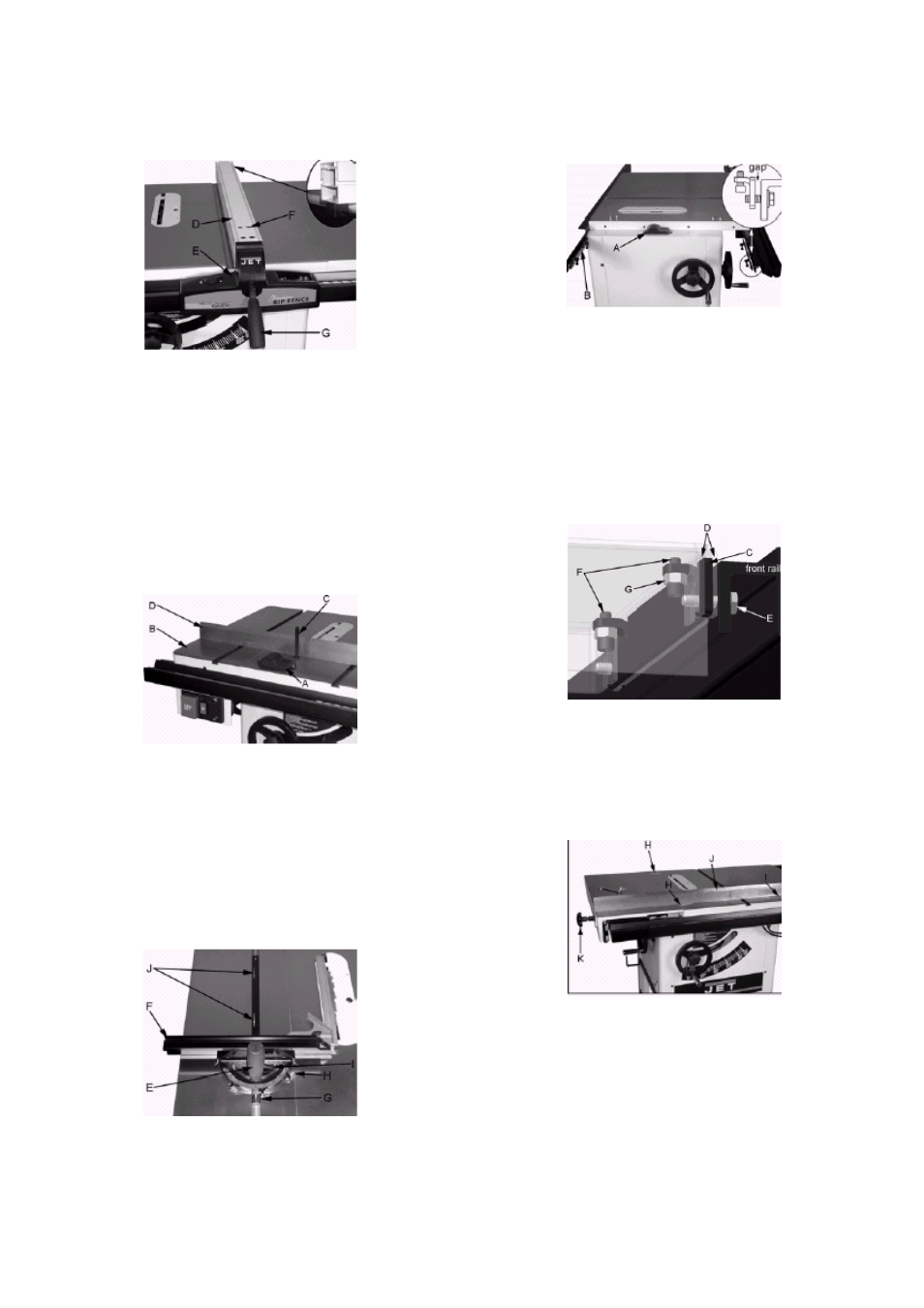

Монтаж продольного упора
Закрепите рейку упора (D, Рис. 5) с по-
мощью 4-х винтов M8 x 16 (F) с внутренни-
ми шестигранниками на корпусе упора.
Рис. 5
Установите рукоятку (G).
Выставьте рейку упора точно параллель-
но пазу стола.
Сильно затяните винты.
Облицовочная планка должна быть плос-
ко установлена на боковой стороне парал-
лельного упора.
Монтаж расширения стола влево (JTS-
250)
Снимите крышку ременной передачи (A,
Рис. 6).
Рис. 6
Закрепление производится при расшире-
нии стола вправо.
Монтаж торцовой линейки на расшире-
нии стола влево (JTS-250)
Упоры для 45° und 90° могут быть отре-
гулированы винтами (H, Fig 7).
Планка упора (G) может быть для регу-
лировки повернута в сторону.
Рис. 7
Направляющая может быть установлена в
паз стола с помощью резьбовых штифтов (J)
практически без зазора.
Монтаж подвижного стола (JTS-250S)
Крышка ременной передачи (A, Рис.)
должна быть смонтирована на корпусе стан-
ка.
Рис. 8
Смонтируйте две прижимные пластины(В)
на несущих рейках с помощью 4-х шести-
гранных винтов M8x25 и 4-х шайб.
Оставьте зазор шириной примерно 4mm.
Накрутите 4 гайки (G, Рис. 9) на устано-
вочные винты M6x25 (F), вставленные в
прижимные пластины, снизу.
Прижимные пластины(C), Рис. 9 или (B)
Рис. 8, должны находиться между планками
(D) подвижного стола.
Рис.9
Смонтируйте
блокировку
подвижного
стола (K, Рис.10)
С помощью 2-х винтов с внутренними
шестигранниками.
После этого осторожно установите под-
вижной стол.
Рис. 10
Установите два пластинчатых щупа 90°
0,4 мм (H, Рис. 10) между концами стола.
Это облегчит параллельное выставление
подвижного стола относительно стола стан-
ка.
Слегка затяните 4 шестигранных винта (E,
Рис. 9), чтобы оставалась возможной регу-
лировка с помощью установочных винтов.
Положите прямой пластинчатый шаблон
0,4 мм (I, Рис.10) на стол, а затем поставьте
линейку (J) на оба пластинчатых щупа. Это
