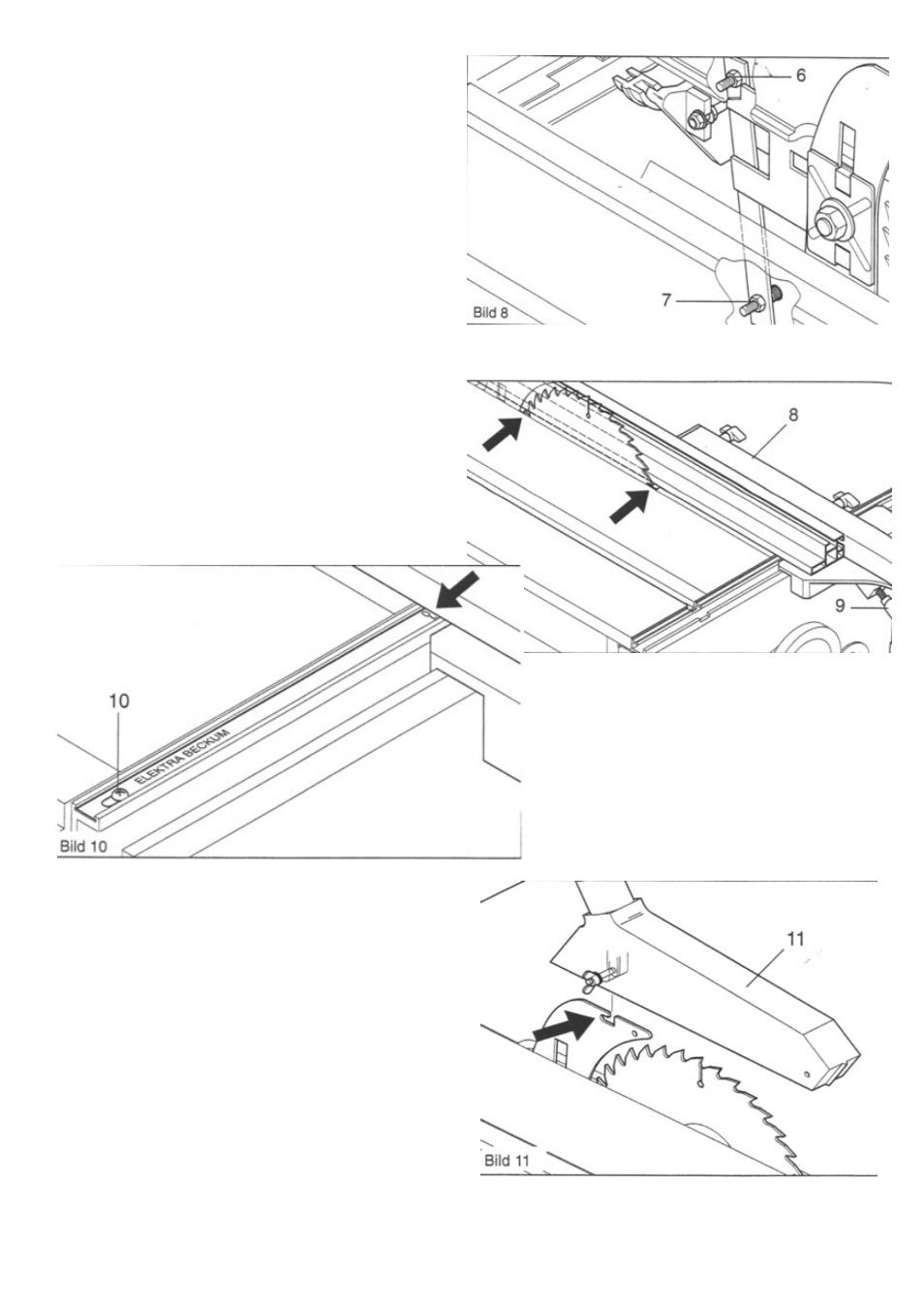

Рис. 8
⇒ Проверьте, стоят ли разжимной клин и пильный
диск в одной плоскости. Разжимной клин не должен
отклоняться от плоскости, в которой стоит пильный
диск.
Если потребуется соответствующая регулировка,
поверните шестигранную гайку (6 или возможно
также 7) по часовой стрелке, чтобы наклонить
разжимной клин к правой стороне рабочего стола,
или против часовой стрелки, чтобы наклонить
разжимной клин к левой стороне рабочего стола.
⇒ Теперь приподнимите откидную крышку защитного
кожуха и установите её в первоначальное положение.
Крышка должна прочно сидеть на своих анкерных
креплениях.
⇒ Наконец, снова установите вставку в отверстие рабочего стола и туго затяните винты крепления вставки.
Установка шкалы
Рис. 9
⇒ Уложите параллельный упор (9) параллельно
пильному диску (как показано стрелками на рис. 9)
Туго
затяните зажимной рычаг крепления
параллельного упора (9).
⇒ Отверните примерно на половину оборота или на
один оборот винт крепления шкалы рабочего стола
(10 на рис. 10).
Рис. 10
⇒ Сдвиньте шкалу так, чтобы нуль шкалы
точно совпадал с передним краем профиля
параллельного упора (как показано стрелкой
на рис. 10).
⇒ Снова туго затяните винт крепления
шкалы рабочего стола (10). Снимите
параллельный упор с рабочего стола.
Установка
колпака защиты от
разлетающихся опилок
Рис. 11
⇒ Вставьте защитный колпак (11) в отверстие,
расположенное в верхней части разжимного клина.
Туго затяните барашковую гайку крепления защитного
колпака. Защитный колпак должен иметь некоторую
подвижность относительно разжимного клина.
