⇒ Вращайте по часовой стрелке до упора маховичок (15 на рис. 15), расположенный на передней стороне
системной дисковой пилы, чтобы пильный диск полностью
вышел из щели в рабочем столе.

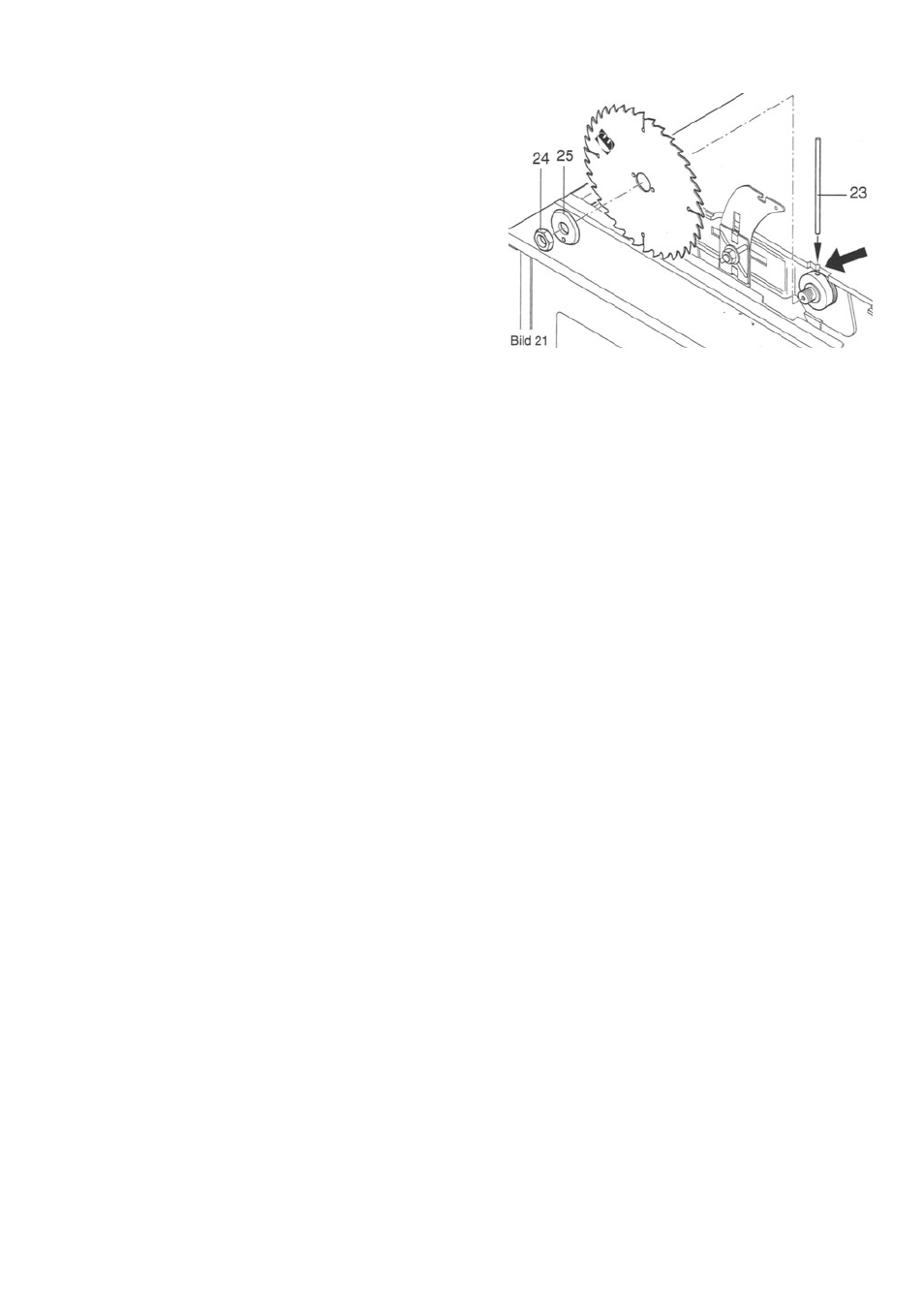

Рис. 21
⇒ Снимите защитный колпак с разжимного клина.
⇒ Вставьте стержень (23) в отверстие рабочего стола
(справа от пильного диска) и продвиньте стержень вниз до
совпадения с отверстием расположенного внизу фланца
пильного диска. Чтобы стержень вошёл в это отверстие,
возможно, придётся медленно провернуть пильный диск.
⇒ Возьмитесь руками за отверстия в откидной крышке
кожуха (как показано чёрными стрелками на рис. 5).
Поднимите крышку с её анкерных креплений и отклоните
крышку вниз.
Указание: Откидная крышка защитного кожуха укреплена на двух рычагах и не может выпасть вниз.
⇒ Вращением по часовой стрелке ослабьте натяжную гайку (24) (Левая резьба). Для отворачивания этой гай-
ки используйте прилагаемый в упаковке машины гаечный ключ на 30 мм. Снимите гайку с вала. После этого
снимите с вала натяжной фланец (25) и пильный диск.
⇒ Очистите рабочие поверхности вала и натяжного фланца. Наденьте на вал новый пильный диск и натяжной
фланец.
Указание: Зубья пильного диска должны быть направлены вниз, если смотреть на диск со стороны передней
стенки машины.
⇒ Наверните на вал натяжную гайку и туго затяните её прилагаемым гаечным ключом (Левая резьба).
⇒ Теперь приподнимите откидную крышку защитного кожуха и установите её в первоначальное положение.
Крышка должна прочно сидеть на своих анкерных креплениях.
⇒ Извлеките стержень (23) из отверстия рабочего стола! Если вы не извлечёте стержень из отверстия рабо-
чего стола, то при включении двигателя стержень может быть с силой выброшен из отверстия, либо может
быть повреждён двигатель системной дисковой пилы.
⇒ Наконец, снова установите вставку в отверстие рабочего стола и туго затяните винты крепления вставки.
4.4 Транспортировка/Хранение
Транспортируйте и храните системную дисковую пилу PK 255 следующим образом:
⇒ Вращайте маховичок на передней стенке машины, пока пильный диск не опустится в щель рабочего
стола настолько, чтобы защитный колпак опустился на поверхность рабочего стола. Теперь вы може-
те защитный колпак снять. После этого вращайте маховичок на передней стенке машины до тех пор,
пока пильный диск полностью не исчезнет в щели рабочего стола.
⇒ Снимите с машины сдвижной суппорт и прочие специальные принадлежности и уложите их для хранения в
сухое место. Уголки крепления базовой опорной системы можно оставить на машине.
⇒ Закрепите параллельный упор на машине. Или вы можете снять параллельный упор с машины и хранить
его в сухом месте вместе с другими специальными принадлежностями.
⇒ Приподнимите с помощью второго человека машину за углы корпуса. Никогда не поднимайте машину за
базовую опорную систему или за рабочий стол.
4.5 Отсос опилок
… Осторожно! Возможность получить онкологическое заболевание при вдыхании древесной пыли некоторых
пород древесины.
⇒ При работе в закрытом помещении непременно присоедините вашу системную дисковую пилу PK 255 к
устройству отсоса опилок.
