- 16 (+1 в запас) болтов с шестигранными головками М 8х16
- 16 (+1 в запас) шестигранных гаек М 8
- 16 (+1 в запас) стопорных шайб с упругими зубцами и внутренним диаметром 8,4 мм
- 16 (+1 в запас) шайб с внутренним диаметром 8,4 мм
- 3 болта с шестигранными головками М 6х16
- 3 шестигранные гайки М 6
- 3 шайбы с внутренним диаметром 6,4 мм
• Штуцер для подсоединения устройства отсоса опилок
• Колпак защиты от разлетающихся опилок
• 1
гаечный ключ на 13, 19, 30 и 46 мм
• 1 стержень диаметром 6 мм и длиной 170 мм
• Параллельный упор с передним профилем
• Толкатель для коротких заготовок
• Инструкцию по эксплуатации (которую вы читаете в данный момент).
3.2 Монтаж
Системная дисковая пила PK 255 из соображений удобства транспортировки поставляется собранной не пол-
ностью. Перед вводом в эксплуатацию необходимо установить на машину ещё несколько узлов. К ним отно-
сятся четыре машинные опоры с резиновыми наконечниками, колпак защиты от разлетающихся опилок и па-
раллельный упор.
Из соображений удобства упаковки главный переключатель установлен на передней стенке машины
повёрнутым на 90°. После распаковки машины с помощью двух болтов М 6 установите, пожалуйста,
переключатель на предусмотренное для него место на передней стенке (входным штекером вниз, как
это показано на рис. 1).
Установите штуцер для подсоединения устройства отсоса опилок
⇒ С помощью второго человека переверните машину и установите её верхней поверхностью вниз на прочный
стол.

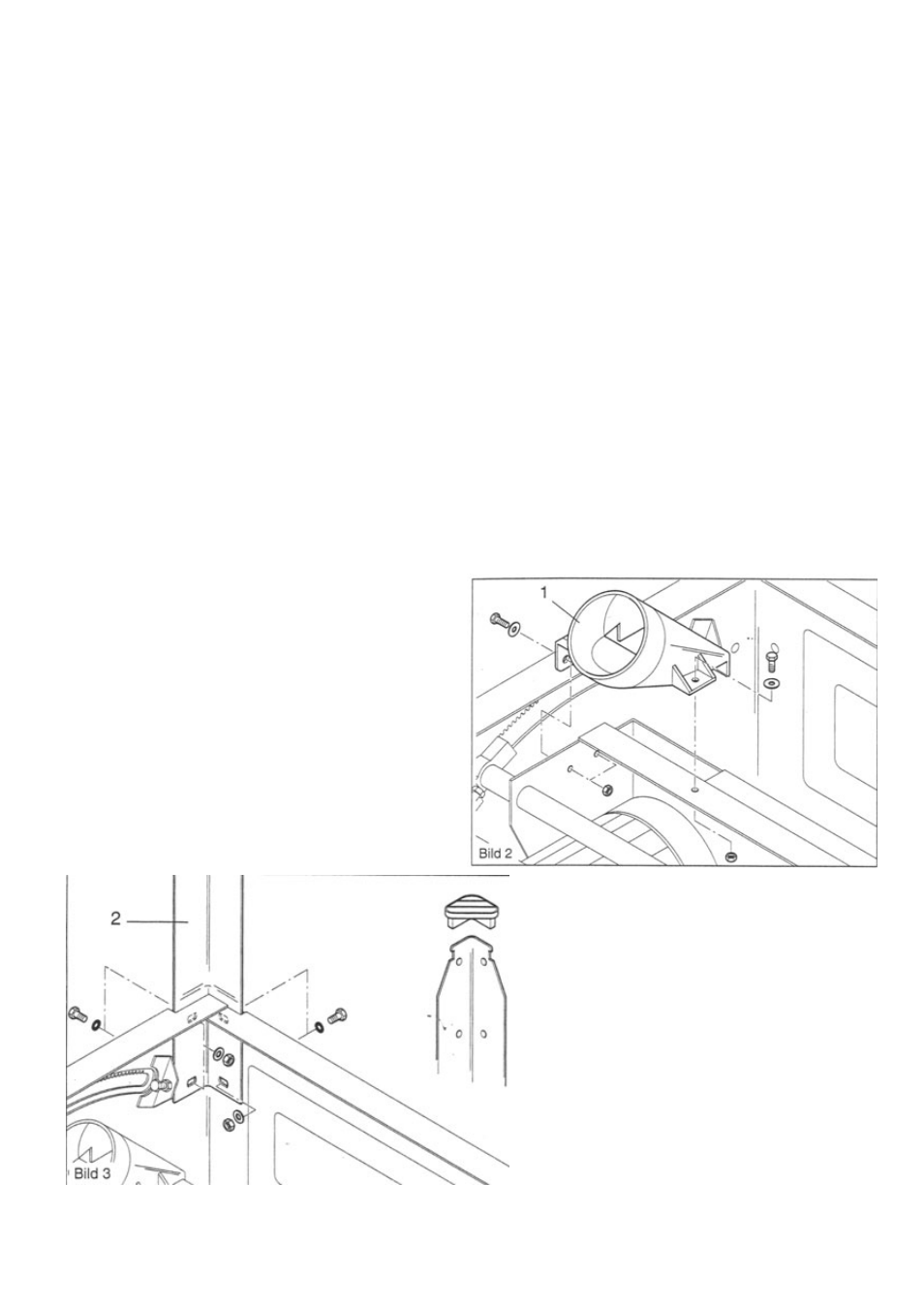

Рис. 2
⇒
Приверните штуцер для подсоединения
устройства отсоса опилок к ящику для сбора опилок.
Используйте для этого прилагаемые в упаковке
машины три болта с шестигранными головками М
6х16, три шайбы с внутренним диаметром 6,4 мм и
три шестигранные гайки М 6.
Приверните четыре опоры к корпусу машины
Рис. 3
⇒ Вставьте четыре опоры (2) в предусмотренные для
них вырезы по углам корпуса машины и крепко
приверните каждую опору к корпусу четырьмя
болтами с шестигранными головками М 8х16:
Наденьте на каждый из болтов стопорную
шайбу, вставьте болт со стопорной шайбой
снаружи в отверстие в корпусе машины,
изнутри наденьте на каждый болт плоскую
шайбу с внутренним диаметром 8,4 мм и
наверните шестигранную гайку М 8. Затяните
гайку от руки как можно туже.
⇒ На конец каждой опоры наденьте
резиновый наконечник.
⇒ После монтажа всех четырёх опор вдвоём с
помощником
переверните машину и
установите её по возможности на постоянное
место. Поверхность, на которой будет стоять
машина, должна быть ровной и твёрдой. Туго
затяните все 16 болтов крепления опор,
используя для этого два гаечных ключа на 13
мм.
3.3 Установка/Юстировка
Установите разжимной клин
Разжимной клин препятствует сжатию щели разреза и заклиниванию пильного диска во время работы.
