Отсутствие разжимного клина во время работы может привести к следующим ситуациям:
• Обратный удар: заготовка захватывается «поднимающимися» зубьями пильного диска и выбрасывается в
сторону оператора.
• Сильный нагрев обрабатываемой заготовки «поднимающимися» зубьями пильного диска может привести
к возгоранию древесины.
• Чистая поверхность разреза будет испорчена «поднимающимися» зубьями пильного диска (поверхность
будет иметь «рваный» вид).

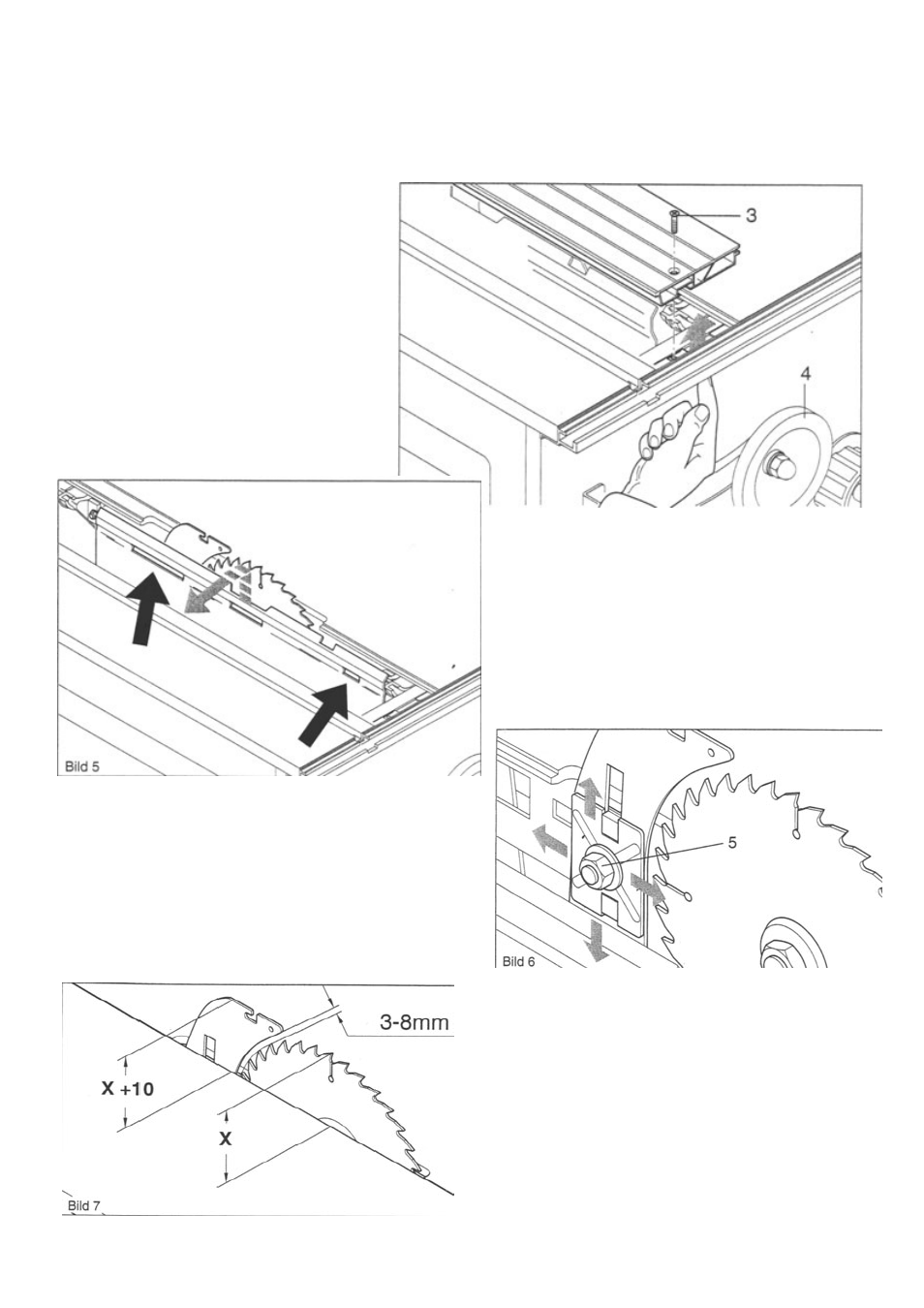

Рис. 4
⇒ С помощью отвёртки с крестообразным
лезвием выверните оба винта крепления (3)
вставки рабочего стола. Встаньте слева
рядом с машиной. Надавите вверх с обеих
сторон вставки рабочего стола (см. рис. 4).
Вы можете просунуть указательные пальцы
в отверстия у краёв рабочего стола.
Извлеките вставку рабочего стола.
⇒ Вращением по часовой стрелке рукоятки
(4) на передней стороне корпуса пилы
установите пильный диск в самое верхнее
положение.
Рис. 5
⇒ Возьмитесь руками за отверстия в откидной
крышке защитного кожуха (как показано чёрными
стрелками на рис. 5). Поднимите крышку с её ан-
керных креплений и отклоните крышку на себя.
Рис. 6
⇒ Ослабьте примерно на один оборот
фиксирующую гайку (5). Используйте для этого
прилагаемый в упаковке машины гаечный ключ на
19 мм.
Рис. 7
Сдвиньте разжимной клин в нужное положение (как
показано на рис. 7):
-
Расстояние между кончиками зубьев пильного диска
и краем разжимного клина должно быть от 3 до 8 мм.
- Вершина разжимного клина должна быть примерно
на 10 мм выше самого верхнего зуба пильного диска
(измерения следует проводить от поверхности
рабочего стола).
⇒ После установки разжимного клина снова туго
затяните фиксирующую гайку. Чтобы во время
затяжки гайки положение разжимного клина не
изменилось, во время затяжки отжимайте клин в
противоположную сторону.
