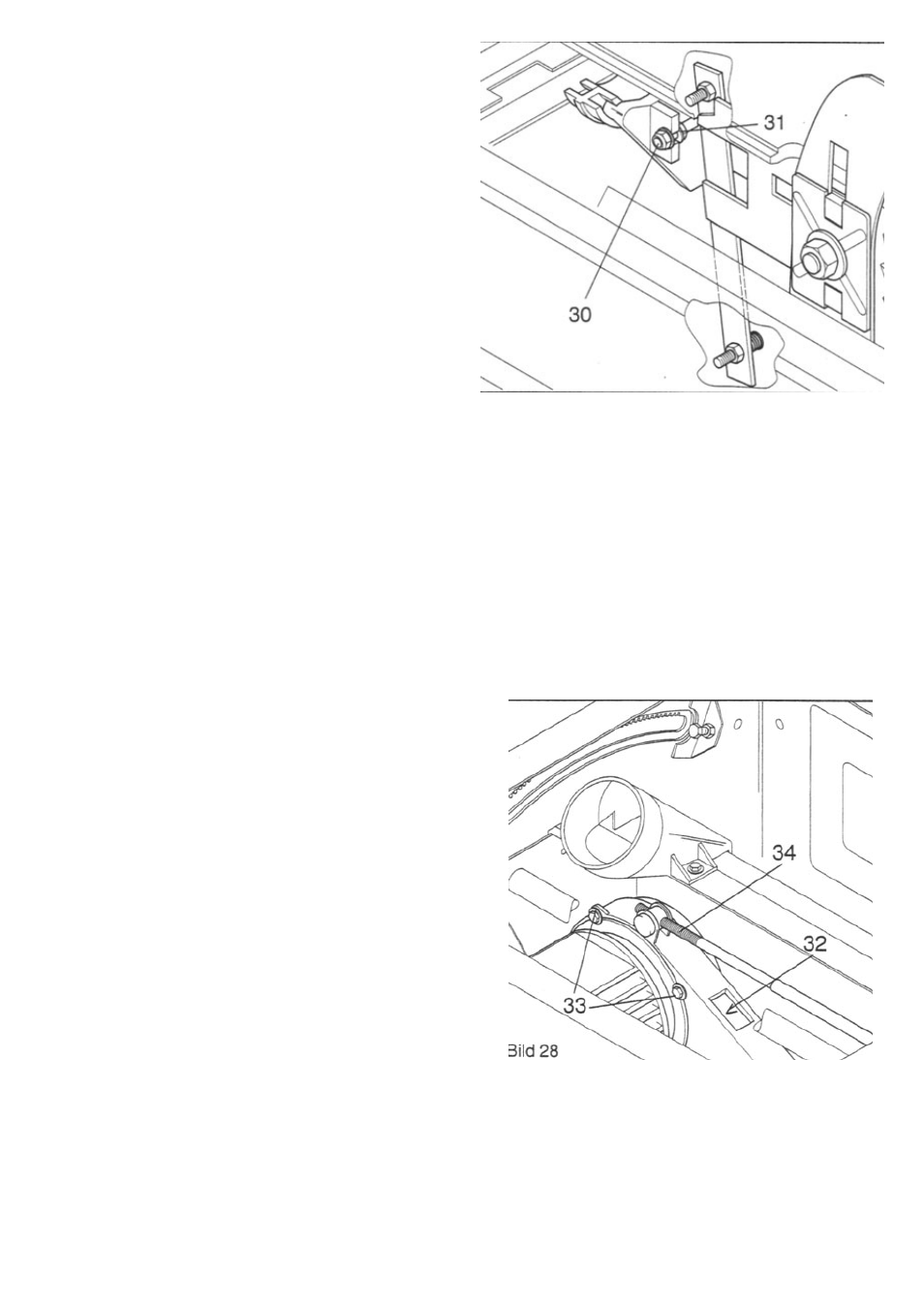

Рис. 27
⇒ Извлеките вставной профиль из щели рабочего
стола.
⇒ Туго затяните навстречу друг другу обе
шестигранные гайки (30 и 31). Таким же образом
затяните другую пару шестигранных гаек, располо-
женных на противоположной стороне пильного диска.
⇒ С помощью второго человека уложите системную
дисковую пилу на заднюю стенку.
⇒ Ослабьте примерно на половину оборота или на
один оборот обе шестигранные гайки в ящике для
опилок; доступ к этим гайкам возможен только с нижней
стороны системной дисковой пилы (необходим гаечный
ключ на 19 мм).
⇒ Для регулировки положения пильного диска, с
помощью второго человека снова установите системную дисковую пилу на четыре опоры. Вращайте шести-
гранные гайки (30/31) вперёд или назад, в зависимости от направления, в котором следует переместить пиль-
ный диск.
⇒ После окончания регулировки с помощью второго человека снова уложите системную дисковую пилу на
заднюю стенку и снова туго затяните обе шестигранные гайки в ящике для опилок (необходим гаечный ключ
на 19 мм).
Натяжение приводного ремня
Время от времени проверяйте натяжение приводного ремня между двигателем и валом пильного диска. Если
приводной ремень под давлением пальца прогибается больше чем на 5 мм, необходимо увеличить натяжение
ремня.
Периодически проверяйте время до полной остановки пильного диска после выключения двигателя. Если это
время более 10 с, необходимо увеличить натяжение приводного ремня.
⇒ С помощью второго человека переверните системную дисковую пилу верхней поверхностью вниз и уложи-
те на прочный стол.
Рис. 28
⇒ Надавите большим или указательным пальцем на
приводной ремень через квадратное контрольное отвер-
стие (32) в кожухе привода. Проверьте, насколько
прогнётся приводной ремень под давлением пальца. Если
прогиб превышает примерно 5 мм, необходимо увеличить
натяжение ремня.
⇒ Чтобы увеличить натяжение приводного ремня,
ослабьте примерно на половину оборота или на один обо-
рот четыре болта крепления двигателя (33) (необходим
гаечный ключ на 15 мм).
⇒ Одной рукой сдвиньте двигатель в направлении от вала
пильного диска и одновременно второй рукой туго затяните
гаечным ключом четыре болта крепления двигателя.
⇒ Проверьте ещё раз давлением большого или
указательного пальца через контрольное отверстие в кожухе привода натяжение приводного ремня. Если ре-
мень натянут правильно, можете с помощью второго человека снова установить машину на четыре опоры.
Уход за системной дисковой пилой
… Осторожно! Травмы при выполнении работ по уходу за дисковой пилой.
⇒ Перед началом любых работ по уходу за системной дисковой пилой выньте сетевой кабель из штекера пе-
реключателя Ein/Aus.
