9
2

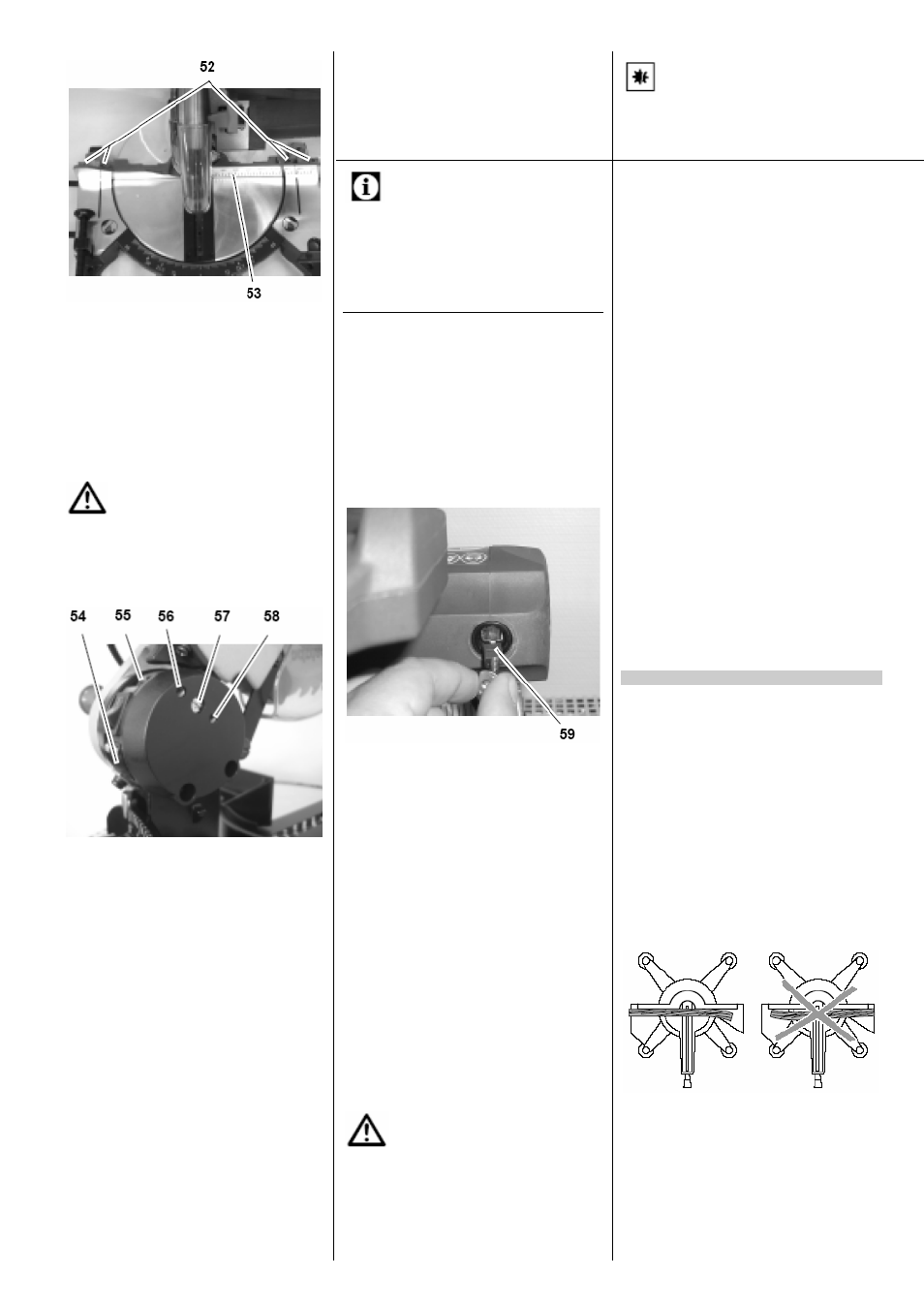

Выровнять упор (53) для заготовки
так, чтобы он находился точно под
прямым углом к плоскости пильного
диска (при этом поворотный круг сто-
лика должен быть зафиксирован в
положении 0
о
).
3
Затянуть винты с внутренним шести-
гранником.
9.4
Замена батарей в разметочном
лазере
Опасность, связанная с
лазерным излучением!
Перед проведением работ по обслужи-
ванию следует отключать разметочный
лазер!
1.
Отвинтить крышку (54) батарейного
отсека.
2.
Извлечь комплект батарей (два ми-
ниатюрных элемента питания AG13).
3.
Установить новый комплект батарей,
ориентированных
положительным
полюсом вперед. Требуемая поляр-
ность показана чеканкой над бата-
рейным отсеком.
4.
Привинтить крышку (54) батарейного
отсека.
9.5 Юстировка разметочного лазера
Боковая юстировка
•
Завинчивание винта (57) =
смещение разметочной линии вправо
от оператора.
•
Вывинчивание винта (57) =
смещение разметочной линии влево
от оператора.
Выравнивание лазера под прямым уг-
лом
1.
Вывинтить потайные винты (56) и
(58).
2.
Пользуясь отверткой под винты со
шлицевой головкой, перемещением
пластмассовой детали (55) отрегули-
ровать угол прохождения разметоч-
ной линии.
3.
Завинтить потайные винты (56) и (58)
для фиксации настройки.
9.6
Контроль и замена угольных
щеток
Указание:
Изношенность угольных щеток электродви-
гателя можно определить по
−
перебоям в его работе,
−
созданию помех приему радиопере-
дач и телевизионных передач во
время его работы,
−
остановке двигателя.
Проверка и замена угольных щеток осуще-
ствляются следующим образом.
1.
Извлечь вилку из штепсельной розет-
ки.
2.
При помощи подходящей отвертки
вывинтить заглушки, находящиеся на
корпусе электродвигателя в местах
установки угольных щеток.
Рисунок иллюстрирует замену перед-
ней угольной щетки (59). Другая щет-
ка находится с противоположной сто-
роны.
3.
Вытащить угольные щетки (59) и про-
контролировать их состояние. Длина
каждого скользящего контакта должна
быть не меньше 6 мм.
4.
Вставить исправные угольные щетки
в соответствующие каналы. Оба бо-
ковых язычка маленькой металличе-
ской пластинки должны попасть в бо-
ковые прорези канала.
5.
Вновь завинтить заглушки.
6.
Проконтролировать работу станка.
9.7
Очистка станка
Щеткой или пылесосом очистить от опилок
и пыли
−
механизмы перемещения,
−
элементы управления,
−
вентиляционное отверстие на
корпусе электродвигателя,
−
пространство под вкладышем
столика.
9.8
Хранение станка
Опасность!
•
Храните станок в условиях, исклю-
чающих его несанкционированное
использование.
•
Примите меры, исключающие на-
несение травмы в результате кон-
такта с находящимся на хранении
станком.
Внимание!
•
Нельзя хранить незащищенный
станок на открытом воздухе или в
условиях повышенной влажности.
•
Принимайте во внимание допусти-
мые условия окружающей среды
(см. "Технические характеристи-
ки").
9.9
Обслуживание
Перед каждым включением
•
Удалять опилки пылесосом или при
помощи кисти.
•
Контролировать сетевой кабель и
вилку на предмет отсутствия повреж-
дений; при выявлении повреждений
необходимо поручить замену дефект-
ных деталей электрику.
•
Контролировать все подвижные части
на предмет возможности свободного
их перемещения во всем предусмот-
ренном диапазоне.
Регулярно (в зависимости от условий
эксплуатации)
•
Контролировать все резьбовые со-
единения и при необходимости под-
тягивать их.
•
Контролировать функцию возврата
дисковой пилы в исходное положение
(она должна возвращаться в верхнее
положение под действием пружины);
при необходимости заменять пружи-
ну.
•
Слегка смазывать направляющие
элементы маслом.
10.
Рекомендации
•
Для обработки длинных заготовок
следует пользоваться подходящими
дополнительными опорами с левой и
правой сторон станка.
•
При выполнении наклонных пропилов
следует держать заготовку справа от
пильного диска.
•
При пилении небольших заготовок
следует применять дополнительный
упор (в качестве которого может, на-
пример, использоваться подходящая
доска, привинченная к упору станка).
•
При распиловке выпуклой (покороб-
ленной) доски следует прижимать ее
к упору для заготовки выпуклой сто-
роной.
.
•
Не следует устанавливать заготовки
на ребро – они должны плоско приле-
гать к поверхности поворотного круга
столика.
•
Поверхность столика следует содер-
жать в чистоте. В частности, необхо-
димо удалять остатки смолы с помо-
щью подходящего аэрозольного чис-
тящего средства.
