2 замена вкладыша столика, 3 выравнивание упора для заготовки, Замена вкладыша столика – Инструкция по эксплуатации Metabo KS 210 Lasercut
Страница 8: Выравнивание упора для заготовки
8
7.

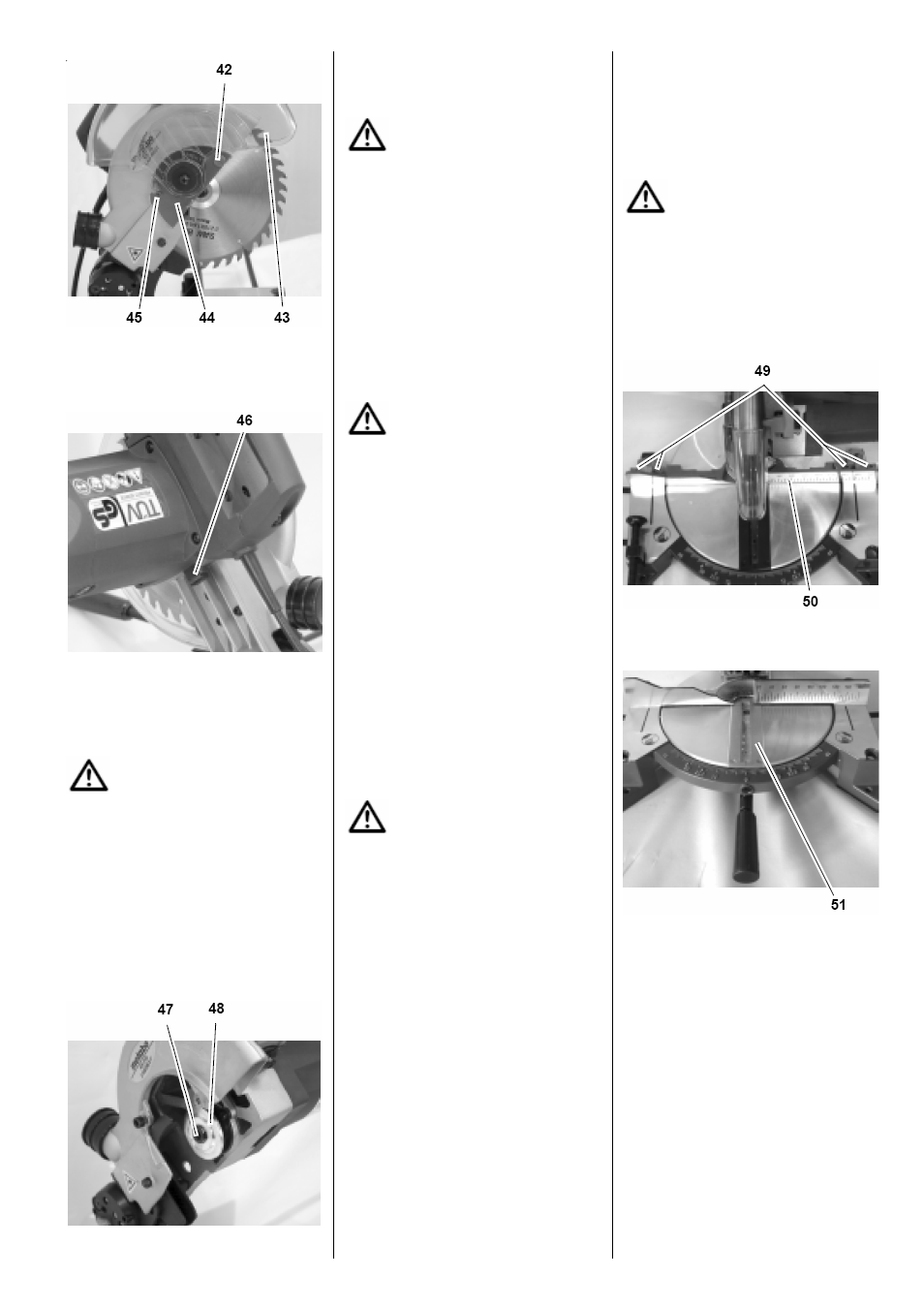

Для фиксации пильного диска в не-
подвижном положении нажать на
кнопку (46) фиксатора и вручную про-
вернуть диск другой рукой до ее за-
щелкивания.
8.
Монтажным ключом вывинтить кре-
пежный винт из приводного вала (47)
пильного диска (обратите внимание –
левая резьба!).
9.
Снять с вала внешний фланец и
пильный диск.
Опасность!
Не используйте чистящие средства (на-
пример, для устранения остатков смо-
лы), оказывающие воздействие на эле-
менты из легких сплавов, – они могут
оказать негативное влияние на проч-
ность конструктивных элементов стан-
ка.
10. Очистить контактные поверхности
−
приводного вала (47) пильного
диска,
−
пильного диска,
−
внешнего фланца,
−
внутреннего фланца (48).
11. Установить новый пильный диск, об-
ратив внимание на направление его
вращения: при взгляде с левой (от-
крытой) стороны стрелка на диске
должна быть обращена по часовой
стрелке!
Опасность!
Используйте только пригодные пиль-
ные диски, рассчитанные на макси-
мальную частоту вращения вала диско-
вой пилы (см. "Технические характери-
стики"). Применение неподходящих или
поврежденных пильных дисков пред-
ставляет серьезную опасность, связан-
ную с возможностью их разрушения под
действием центробежной силы и разле-
та осколков.
Не допускается применение
−
пильных дисков из высокопроиз-
водительной быстрорежущей ста-
ли (HSS),
−
поврежденных пильных дисков,
−
отрезных шлифовальных кругов.
Опасность!
−
Для установки пильных дисков
используйте только оригинальные
крепежные детали.
−
Не применяйте отдельных колец
для установки пильных дисков с
меньшим размером посадочного
отверстия – это может привести к
отсоединению диска в процессе
работы.
−
Пильные диски должны устанав-
ливаться так, чтобы они враща-
лись без биений и не могли отсо-
единиться в процессе работы.
12. Надеть внешний фланец (его плоская
сторона должна быть обращена
внутрь!).
13. Ввинтить крепежный винт (обратите
внимание – левая резьба!) и крепко
затянуть его.
Для фиксации пильного диска в не-
подвижном положении необходимо
нажать на кнопку фиксатора и вруч-
ную провернуть диск другой рукой до
ее защелкивания.
Опасность!
−
Не удлиняйте инструмент, исполь-
зуемый для привинчивания пиль-
ного диска.
−
Не затягивайте крепежный винт
ударами по монтажному ключу.
14. Вновь смонтировать кожух огражде-
ния пильного диска и ограждение
фланца:
−
вставить и затянуть винт (45) с
внутренним шестигранником;
−
затянуть правый винт (42).
15. Установить винт (41) и затянуть его.
16. Произвести функциональный кон-
троль. С этой целью отклонить в сто-
рону предохранительный рычаг бло-
кировки и переместить дисковую пилу
вниз:
−
подвижный кожух ограждения
пильного диска должен освобо-
ждать диск в процессе опуска-
ния дисковой пилы, не прикаса-
ясь при этом к каким-либо дру-
гим деталям;
−
при возвращении дисковой пи-
лы в исходное (верхнее) поло-
жение кожух ограждения дол-
жен автоматически закрывать
пильный диск;
−
при проворачивании пильного
диска вручную должно обеспе-
чиваться свободное вращение
диска в любом его положении
без соприкосновения с какими-
либо деталями.
9.2
Замена вкладыша столика
Опасность!
При поврежденном вкладыше столика
существует опасность попадания не-
больших предметов в промежуток меж-
ду пильным диском и вкладышем и за-
клинивания ими пильного диска. По-
врежденный вкладыш должен быть сра-
зу же заменен!
1.
Вывинтить винты (49) с внутренним
шестигранником.
2.
Снять упор (50) для заготовки.
3.
Вывинтить винты крепления вклады-
ша столика.
.
4.
Снять вкладыш (51).
5.
Установить новый вкладыш.
6.
Затянуть винты крепления вкладыша.
7.
Смонтировать упор для заготовки и
выровнять его.
9.3 Выравнивание упора для заготовки
1
Ослабить винты (52) с внутренним
шестигранником.
