7
8.3

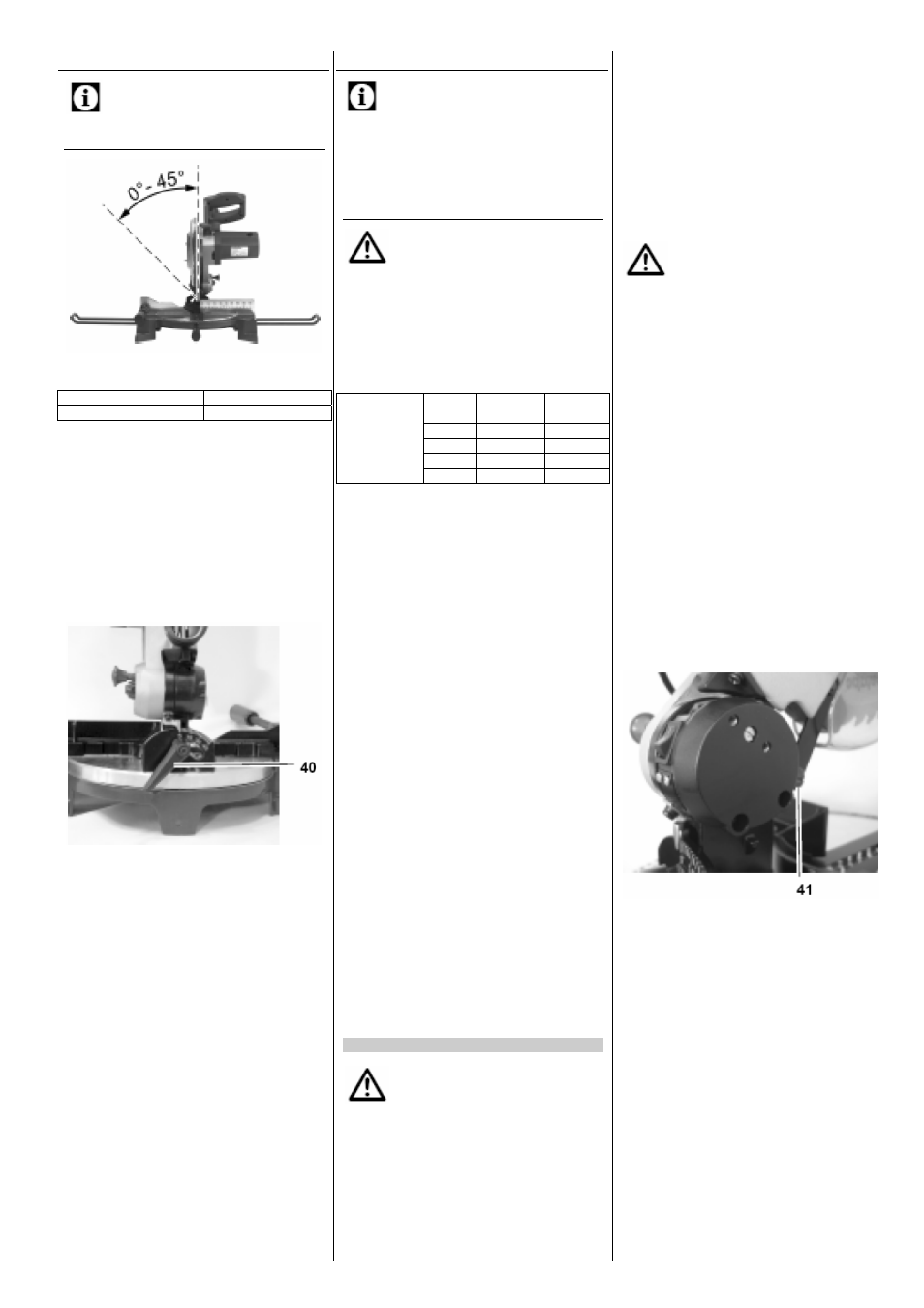

Распиловка под наклоном
Указание:
При распиловке под наклоном заготовка
разрезается под углом к вертикали.
Максимальные размеры заготовки (мм) для
угла наклона 45
о
:
Ширина (прим.) 120
Высота (прим.) 40
Исходное положение:
−
фиксатор для транспортировки из-
влечен;
−
дисковая пила поднята вверх;
−
поворотный круг столика находится в
положении 0
о
, фиксирующий винт
круга затянут.
Распиловка заготовки:
1.
Ослабить установочный винт (40) с
задней стороны станка.
2.
Медленно
перевести
поворотный
кронштейн в требуемое положение.
3.
Затянуть установочный винт.
4.
Прижать заготовку к упору для заго-
товки.
5.
Нажать на рычаг выключателя и
удерживать его нажатым.
6.
Отклонить в сторону предохрани-
тельный рычаг блокировки (см. "Вы-
полнение прямых пропилов").
7.
Удерживая дисковую пилу за рукоят-
ку, медленно опускать ее вниз до
упора. В процессе распиловки следу-
ет прижимать дисковую пилу к заго-
товке лишь с таким усилием, при ко-
тором не происходит значительного
снижения частоты вращения вала
электродвигателя.
8.
Полностью распилить заготовку в
один прием.
9.
Отпустить рычаг выключателя и дать
дисковой пиле медленно перемес-
титься в исходное (верхнее) положе-
ние.
8.4
Двойная косая распиловка
Указание:
Двойная косая распиловка представляет
собой комбинацию косой распиловки с рас-
пиловкой под наклоном. Это значит, что
заготовка разрезается под углом к задней
опорной кромке и одновременно под уг-
лом к плоскости, перпендикулярной ее
верхней стороне.
Опасность!
Из-за сильного наклона пильного диска
при двойной косой распиловке увели-
чивается опасность соприкосновения с
диском и получения травмы. Держите
руки на достаточном удалении от пиль-
ного диска!
Максимальные размеры заготовки (мм) для
угла наклона 45
о
:
Ширина
(прим.)
Высота
(прим.)
15
о
110 40
22,5
о
105 40
30
о
100 40
Положение
поворотно-
го
круга
столика
45
о
80 40
Исходное положение:
−
фиксатор для транспортировки из-
влечен;
−
дисковая пила поднята вверх;
−
поворотный круг столика зафиксиро-
ван в требуемом положении;
−
поворотный кронштейн дисковой пи-
лы наклонен под требуемым углом к
поверхности заготовки и зафиксиро-
ван.
Распиловка заготовки:
1.
Прижать заготовку к упору для заго-
товки.
2.
Нажать на рычаг выключателя и
удерживать его нажатым.
3.
Отклонить в сторону предохрани-
тельный рычаг блокировки (см. "Вы-
полнение прямых пропилов").
4.
Удерживая дисковую пилу за рукоят-
ку, медленно опускать ее вниз до
упора. В процессе распиловки следу-
ет прижимать дисковую пилу к заго-
товке лишь с таким усилием, при ко-
тором не происходит значительного
снижения частоты вращения вала
электродвигателя.
5.
Полностью распилить заготовку в
один прием.
6.
Отпустить рычаг выключателя и дать
дисковой пиле медленно перемес-
титься в исходное (верхнее) положе-
ние.
9. Уход и техническое обслуживание
Опасность!
Перед проведением любых работ по
очистке и техническому обслуживанию
извлекайте вилку из штепсельной ро-
зетки.
−
Работы по техническому обслужива-
нию или ремонту, не описанные в на-
стоящем разделе, должны выпол-
няться только специалистами.
−
Для замены поврежденных деталей, в
частности, защитных приспособле-
ний, используйте только оригиналь-
ные детали, поскольку детали, не
разрешенные к применению произво-
дителем, могут привести к нанесению
непредсказуемого ущерба.
−
После проведения любых работ по
очистке и техническому обслужива-
нию следует вновь установить все
защитные приспособления и прове-
рить их исправность.
9.1
Замена пильного диска
Опасность!
•
Поскольку пильный диск может
сильно нагреться в процессе рабо-
ты, прикосновение к нему сразу
после выключения станка может
привести к ожогу. Дайте пильному
диску охладиться. Не очищайте го-
рячий пильный диск горючими
жидкостями.
•
Существует опасность порезаться
даже о неподвижный пильный
диск. При отвинчивании и затяги-
вании крепежного винта подвиж-
ный кожух ограждения должен
быть надвинут на пильный диск.
Замену пильного диска следует
производить в перчатках.
•
Лазерное излучение является ис-
точником опасности!
Перед проведением работ по об-
служиванию следует отключать
разметочный лазер!
1.
При помощи фиксатора для транс-
портировки зафиксировать дисковую
пилу в верхнем положении.
2.
Полностью вывинтить винт (41).
3.
Отвести вверх подвижный кожух (43)
ограждения пильного диска.
4.
Ослабить правый винт (42).
5.
Полностью вывинтить винт (45) с
внутренним шестигранником.
6.
Поднять кожух (43) ограждения пиль-
ного диска и ограждение (44) фланца,
подвести к крепежному винту мон-
тажный ключ.
