5
4.

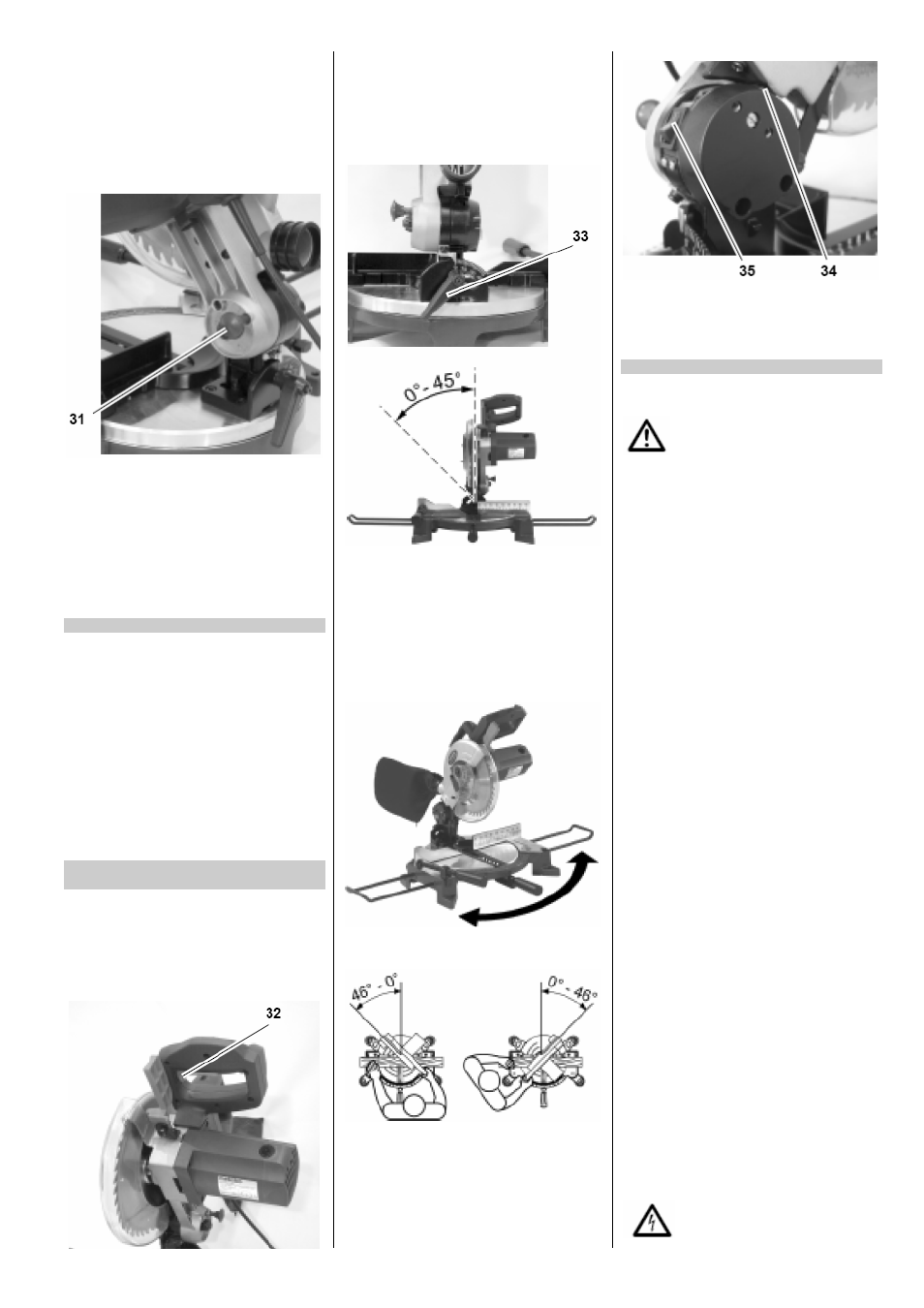

Слегка отжать дисковую пилу вниз и,
удерживая ее в таком положении, вы-
тащить фиксатор для транспортиров-
ки (31). Медленно перевести диско-
вую пилу в верхнее положение.
5.
Сохранить упаковку для возможного
последующего применения или ути-
лизировать ее экологичным спосо-
бом.
Транспортировка
1.
Отклонить дисковую пилу вниз и
вставить фиксатор для транспорти-
ровки (31).
2.
Демонтировать навесные элементы,
выступающие за контуры станка.
3.
Для перемещения станка использо-
вать ручку для переноски.
5.
Особенности изделия
−
Диапазон углов резания в вертикаль-
ной плоскости 45
о
(наклон влево).
−
Диапазон углов резания в горизон-
тальной плоскости 92
о
(от 46
о
влево
до 46
о
вправо) с девятью фиксиро-
ванными углами косой распиловки.
−
Прочная и прецизионная конструкция
или алюминиевого литья.
−
Твердосплавные пильные диски.
−
Удобство замены пильного диска
благодаря его фиксации.
−
Максимальная высота пропила 65 мм.
6.
Управление отдельными функция-
ми станка
Выключатель (32)
•
Для включения электродвигателя:
−
нажать на рычаг выключателя.
•
Для выключения электродвигателя:
−
отпустить рычаг выключателя.
Регулирование угла наклона
После ослабления установочного винта
(33) с задней стороны станка появляется
возможность плавного изменения наклона
дисковой пилы и установки ее в произволь-
ном положении в интервале углов 0 – 45
о
от вертикали.
Поворотный круг столика
После ослабления соответствующего фик-
сирующего винта появляется возможность
изменения углового положения поворотно-
го круга для задания необходимого угла
резания по отношению к опорной кромке
заготовки. Возможен поворот в любую сто-
рону в горизонтальной плоскости на угол
до 47
о
.
Поворотный круг столика фиксируется в
положениях 0
о
, 15
о
, 22,5
о
, 30
о
и 45
о
.
Выключатель разметочного лазера
Разметочный лазер приводится в состоя-
ние готовности выключателем (35).
Лазер включается кнопкой (34) при опуска-
нии дисковой пилы. Только с этого момента
на рабочей поверхности появляется крас-
ная разметочная линия.
7.
Ввод в эксплуатацию
7.1 Монтаж мешка для сбора опилок
.
Опасность!
Вдыхание пыли некоторых пород дре-
весины (в частности, дубовой, буковой
и ясеневой) может провоцировать онко-
логические заболевания.
•
Выполняйте работы только с уста-
новленным мешком для сбора
опилок или используйте пригод-
ную установку для отсасывания
стружки.
•
Пользуйтесь также пылезащитным
респиратором, поскольку полное
улавливание (отсасывание) обра-
зующейся при пилении мелкой пы-
ли не гарантируется.
•
Регулярно опустошайте мешок для
сбора опилок. Утилизацию содер-
жимого мешка следует произво-
дить в пылезащитном респирато-
ре.
Если станок вводится в эксплуатацию с
входящим в комплект поставки мешком для
сбора опилок:
•
наденьте мешок на патрубок для со-
единения с установкой для отсасыва-
ния стружки.
•
Обратите внимание на то, что за-
стежка-молния мешка должна быть
застегнута.
Если предусмотрено присоединение станка
к установке для отсасывания стружки:
•
воспользуйтесь подходящим адапте-
ром для соединения патрубка станка
с установкой для отсасывания струж-
ки.
•
Удостоверьтесь в том, что установка
для отсасывания стружки удовлетво-
ряет следующим требованиям:
−
расход воздуха
≥ 460 м
3
/ч;
−
разрежение в зоне патрубка
станка
≥ 530 Па;
−
скорость воздушного потока в
зоне патрубка станка
≥ 20 м/с.
•
Следует также изучить инструкцию по
эксплуатации установки для отсасы-
вания стружки!
7.2
Соединение с электросетью
Опасность – электриче-
ское напряжение!
