6
•
Эксплуатируйте станок только в
сухом месте.
•
Присоединяйте станок только к
источнику электропитания, удов-
летворяющему следующим требо-
ваниям (см. также "Технические
характеристики"):
−
напряжение и частота сетево-
го напряжения соответствуют
параметрам, приведенным на
фирменной табличке станка;
−
цепь защищена автоматом
защитного отключения, рас-
считанным на ток поврежде-
ния 30 мА;
−
штепсельные розетки смон-
тированы надлежащим обра-
зом, заземлены и проверены.
•
Прокладывайте сетевой кабель
так, чтобы он не мешал во время
работы и не мог быть случайно
поврежден.
•
Оберегайте сетевой кабель от воз-
действия тепла и агрессивных
жидкостей, а также от соприкосно-
вения с острыми кромками.
•
В качестве удлинительного кабеля
используйте только кабель с рези-
новой изоляцией и достаточным
сечением проводов (3 х 1,5 мм
2
).
•
Вынимая вилку из штепсельной
розетки, не тяните ее за кабель.
8.
Выполнение работ
Опасность!
•
Перед выполнением работ контро-
лируйте исправность защитных
приспособлений.
•
Пользуйтесь средствами индиви-
дуальной защиты.
•
Занимайте правильное рабочее
положение:
−
спереди, со стороны нахож-
дения элементов управления,
−
лицом к станку,
−
рядом с плоскостью враще-
ния пильного диска.
•
Существует опасность защемле-
ния! При отклонении дисковой пи-
лы или ее опускании не просовы-
вайте руку в область нахождения
шарнира или под станок! Придер-
живайте дисковую пилу во время
ее отклонения.
•
При выполнении работ используй-
те:
−
дополнительную опору – при
распиловке заготовок, отре-
занные части которых упали
бы в ее отсутствие со столи-
ка;
−
мешок для сбора опилок или
установку для отсасывания
стружки.
•
Обрабатывайте только заготовки с
размерами, допускающими надеж-
ное их удержание в процессе пи-
ления.
•
В процессе распиловки постоянно
прижимайте заготовку к столику и
не перекашивайте ее. Не заторма-
живайте пильный диск боковым
нажимом на него. Блокирование
пильного диска угрожает несчаст-
ным случаем.

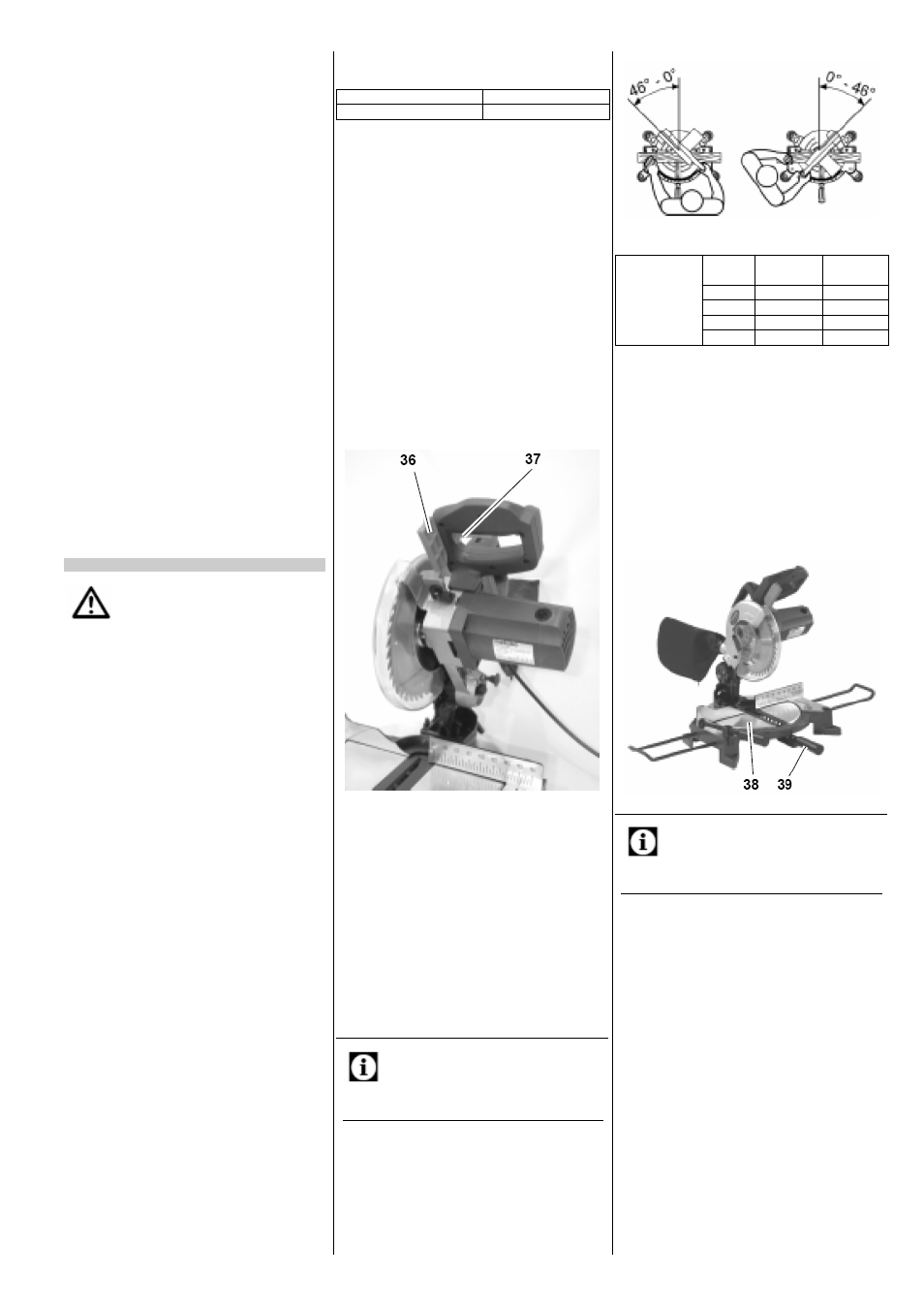

8.1
Выполнение прямых пропилов
Максимальные размеры заготовки (мм):
Ширина (прим.) 120
Высота (прим.) 65
Исходное положение:
−
фиксатор для транспортировки из-
влечен;
−
дисковая пила поднята вверх;
−
поворотный круг столика находится в
положении 0
о
, фиксирующий винт
круга затянут;
−
угол наклона поворотного кронштей-
на дисковой пилы по отношению к
вертикали составляет 0
о
, соответст-
вующий установочный винт затянут.
Распиловка заготовки:
1.
Прижать заготовку к упору для заго-
товки.
2.
Нажать на рычаг выключателя (37) и
удерживать его нажатым.
3.
Отклонить в сторону предохрани-
тельный рычаг блокировки (36).
4.
Удерживая дисковую пилу за рукоят-
ку, медленно опускать ее вниз до
упора. В процессе распиловки следу-
ет прижимать дисковую пилу к заго-
товке лишь с таким усилием, при ко-
тором не происходит значительного
снижения частоты вращения вала
электродвигателя.
5.
Полностью распилить заготовку в
один прием.
6.
Отпустить рычаг выключателя и дать
дисковой пиле медленно перемес-
титься в исходное (верхнее) положе-
ние.
8.2
Косая распиловка
Указание:
При косой распиловке заготовка разрезает-
ся под углом к ее задней опорной кромке.
.
Максимальные размеры заготовки (мм):
Ширина
(прим.)
Высота
(прим.)
15
о
110 65
22,5
о
105 65
30
о
100 65
Положение
поворотно-
го
круга
столика
45
о
80 65
Исходное положение:
−
фиксатор для транспортировки из-
влечен;
−
дисковая пила поднята вверх;
−
угол наклона поворотного кронштей-
на дисковой пилы по отношению к
вертикали составляет 0
о
, соответст-
вующий установочный винт затянут.
Распиловка заготовки:
1.
Вывинтить фиксирующий винт (39)
поворотного круга (38) столика.
2.
Установить требуемый угол.
Указание:
Поворотный круг столика фиксируется в
угловых положениях 0
о
, 15
о
, 22,5
о
, 30
о
и 45
о
.
3.
Затянуть фиксирующий винт пово-
ротного круга.
4.
Прижать заготовку к упору для заго-
товки.
5.
Нажать на рычаг выключателя и
удерживать его нажатым.
6.
Отклонить в сторону предохрани-
тельный рычаг блокировки (см. "Вы-
полнение прямых пропилов").
7.
Удерживая дисковую пилу за рукоят-
ку, медленно опускать ее вниз до
упора. В процессе распиловки следу-
ет прижимать дисковую пилу к заго-
товке лишь с таким усилием, при ко-
тором не происходит значительного
снижения частоты вращения вала
электродвигателя.
8.
Полностью распилить заготовку в
один прием.
9.
Отпустить рычаг выключателя и дать
дисковой пиле медленно перемес-
титься в исходное (верхнее) положе-
ние.
