8
Болт М10 х 30 с низкой полукруглой головкой вставьте
снизу через поперечный упор и шлиц поворотного упора
и закрепите с помощью зажимной рукоятки с резьбой
М10, предварительно подложив под эту рукоятку плоскую
шайбу с внутренним диаметром 10,5 мм.
Законтрите юстировочный болт, определяющий положе-
ние поперечного упора, соответствующее углу 0°.
Материал: 1
резьбовой штифт М8 х 20
2 плоские шестигранные гайки М8.

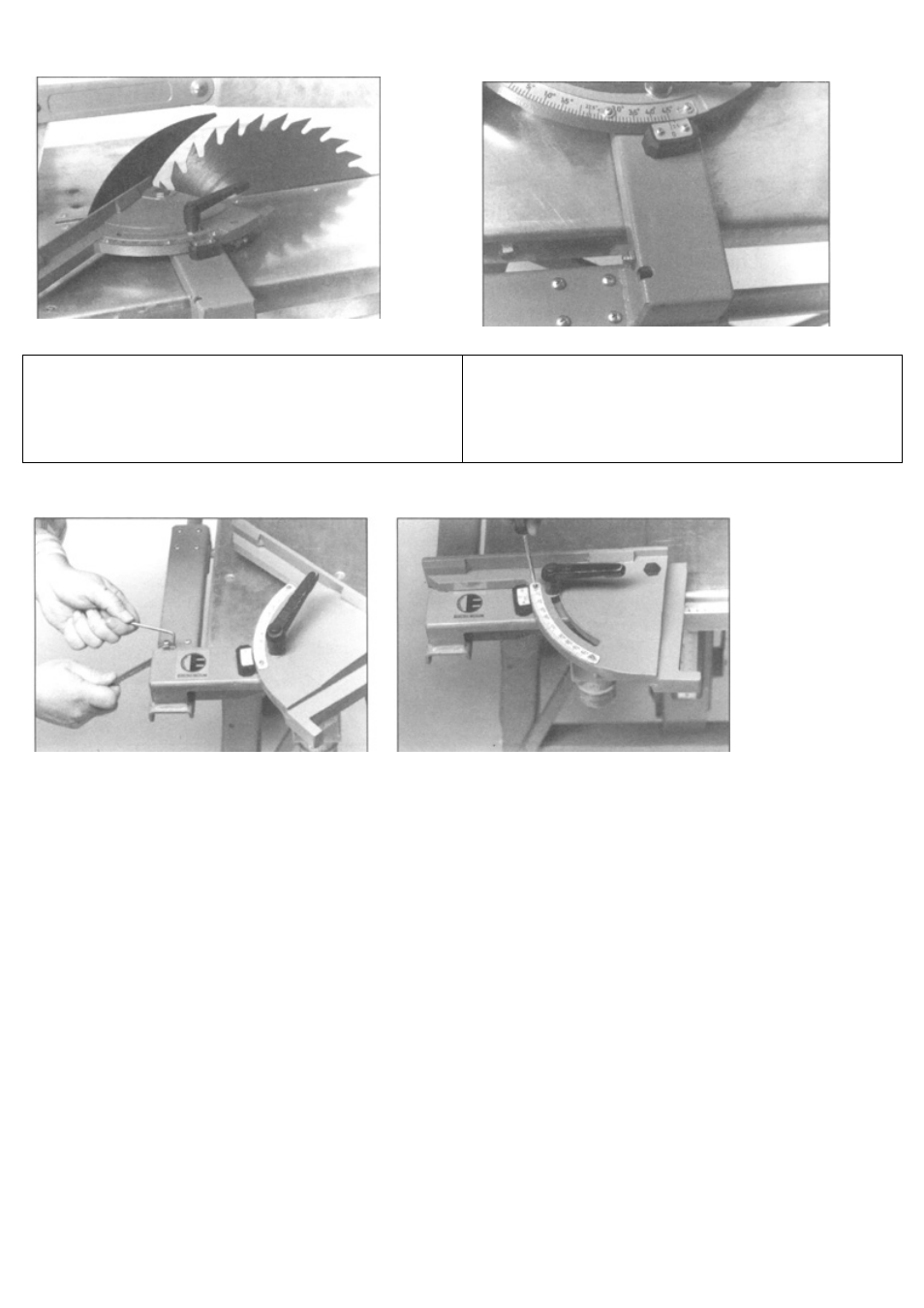

6.1 Юстировка поворотного упора
A Вворачиванием или выворачиванием установочного болта можно точно отъюстировать конечное положение упора.
B Установленное положение упора целесообразно проверить проведением пробного разреза.
C После освобождения трёх винтов крепления можно отъюстировать положение угломерной шкалы.
7 Ввод в эксплуатацию
7.1 Установка
Машина должна быть установлена на ровную и прочную площадку. Рабочая зона вокруг машины должна иметь ров-
ную поверхность.
7.2 Подсоединение к электрической сети
-
Для подсоединения к электрической сети машины BKS 400/3,1 необходим трёхконтактный кабельный разъём со
штепсельной розеткой, имеющей защитный контакт в соответствии с требованиями VDE 0100 (VDE - Verband
Deutscher Elektrotechniker - Общество Немецких Электриков - прим. перев.).
-
Для подсоединения к электрической сети машины BKS 450/5,5 необходим пятиконтактный кабельный разъём с
CEE-штепсельной розеткой 16 А в соответствии с требованиями VDE 0100.
-
В качестве удлинительного или присоединительного кабеля следует использовать кабель с резиновой изоляцией
H 07 RN-F 3х1,5 или 5х1,5.
-
Штепсельная розетка, к которой будет подсоединёна машина, должна соответствовать требованиям VDE 0100.
-
Все работы по подсоединению машины к электрической сети должны выполняться в соответствии с требования-
ми VDE 0100, часть 704.
-
Для защиты от несанкционированного доступа переключатель может быть заперт на висячий замок.
