7

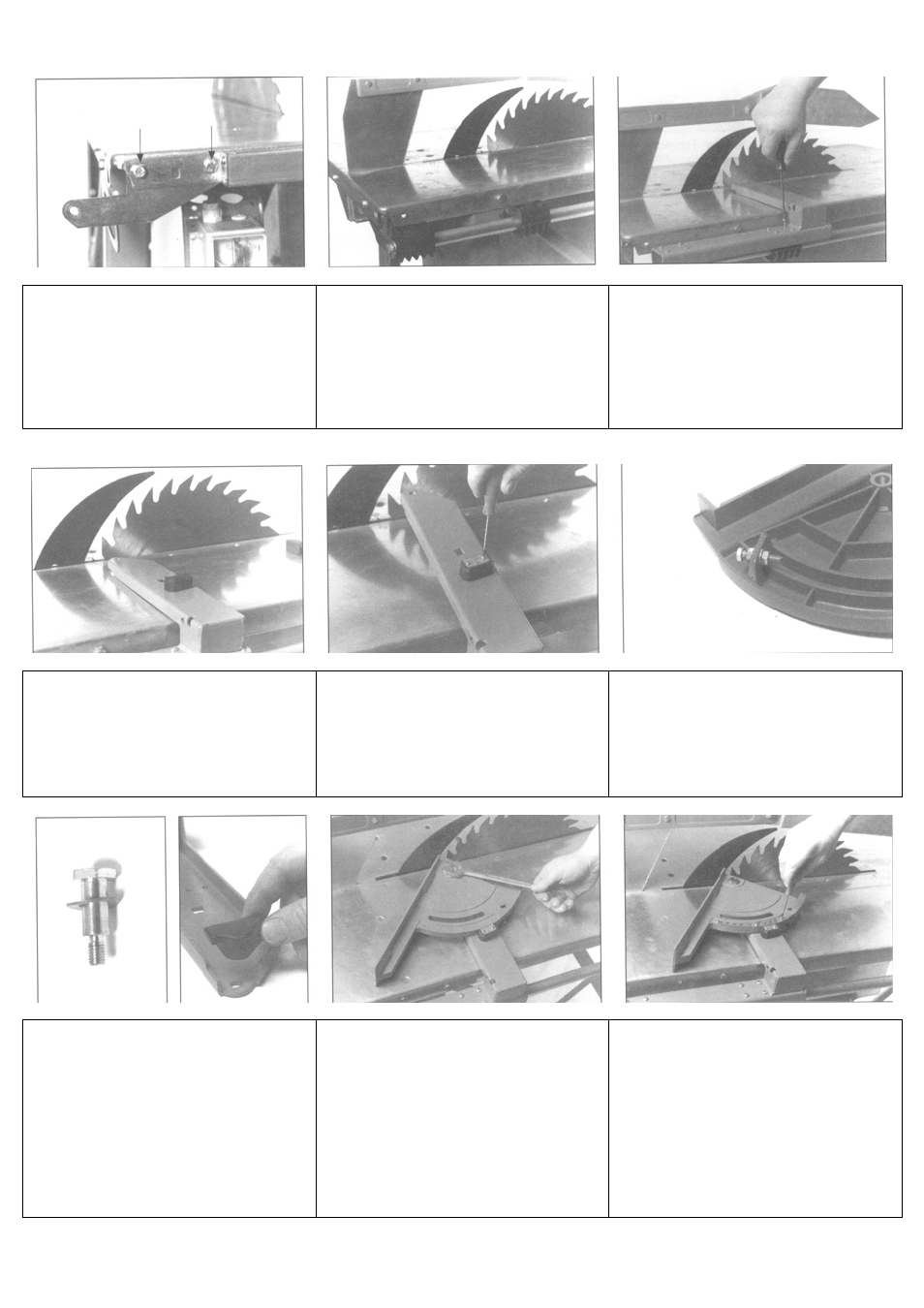

На левой стороне плиты рабочего
стола на переднем и заднем её кон-
цах укрепите два штампованных
кронштейна. Материал:
4 болта М8 х 16 с шестигранными
головками
4 шестигранных гайки М8.
К этим кронштейнам приверните на-
правляющую штангу с предвари-
тельно надетыми на неё двумя на-
правляющими вставками из пласт-
массы. Материал:
2 болта М8 х 16 с шестигранными
головками Поперечный упор приверните к на-
правляющим вставкам из пластмас-
сы.
Материал: 8 винтов со сфероцилин-
дрическими головками
∅4,8 х 22.
Укрепите на поперечном упоре пла-
стмассовый держатель для нониус-
ной шкалы.
Материал: 1
винт
Вставьте нониусную шкалу в держа-
тель и приверните винтами.
Материал: 2
винта со сфероци-
линдрическими головками ∅2,9 х 6,5.
Законтрите юстировочный болт в по-
воротном упоре. Материал:
1 болт М6 х 20 с шестигранной голов-
кой
2 шестигранных гайки М6
1 плоская шайба с внутренним диа-
метром 6,3 мм.
Для сборки поворотного упора вы-
верните установочный болт с пру-
жинной шайбой и вложите снизу в
поперечный упор пластмассовую
вставку скольжения.
Поворотный упор вместе с устано-
вочным болтом и вставкой скольже-
ния установите на поперечном упоре,
обеспечив подвижность относитель-
но установочного болта. Материал:
Установочный болт SW 19 х 42
Пружинная шайба с внутренним диа-
метром 12 мм
Пластмассовая вставка скольжения с
резьбовой вставкой М6.
Вставьте и укрепите болтом угло-
мерную шкалу.
Материал:
3 винта-самореза
∅3,9 х 9,5
3 плоских шайбы с внутренним диа-
метром 4,3 мм
