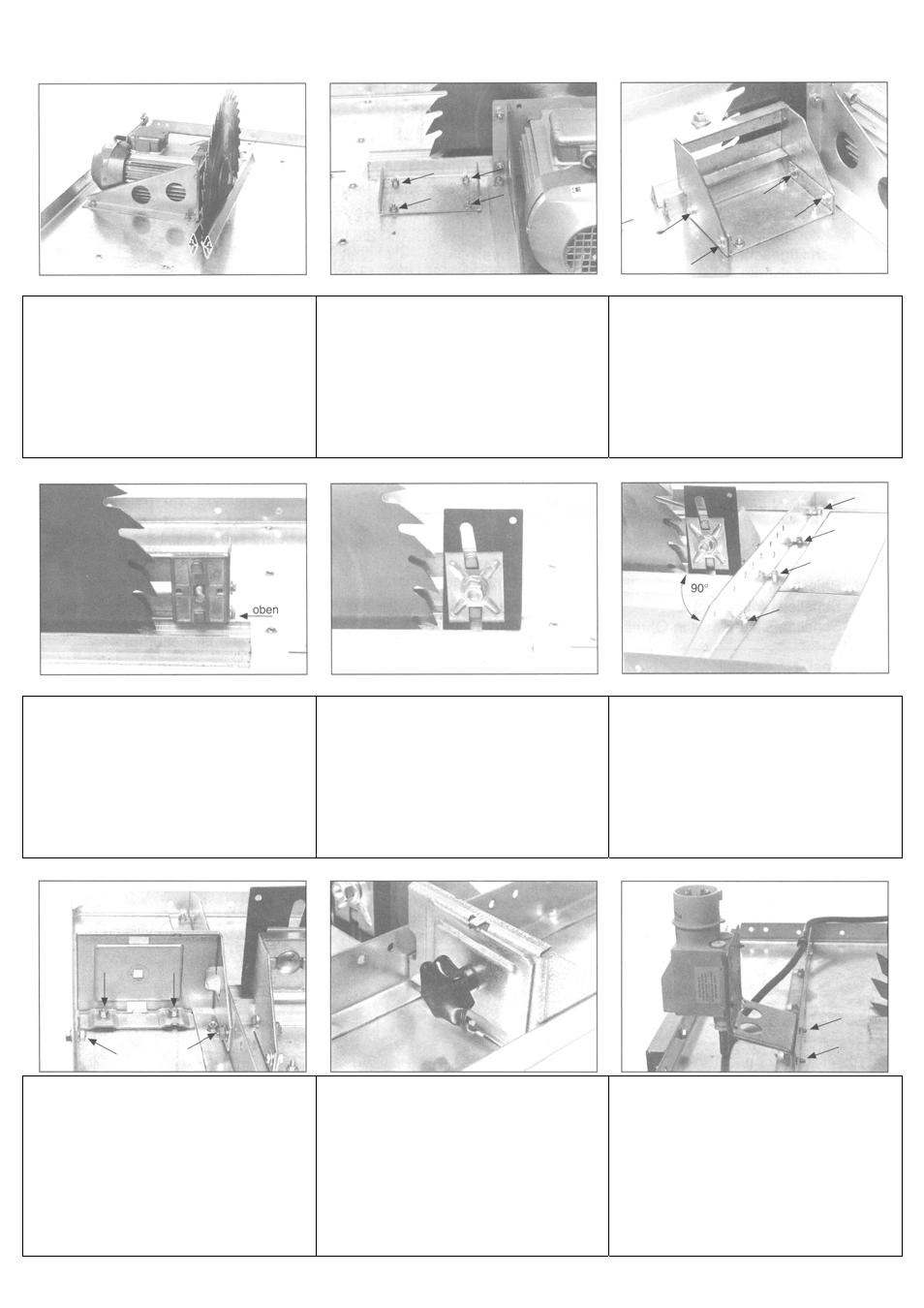

Туго затяните болт крепления пиль-
ного диска на валу двигателя и, пе-
ремещая
двигатель, установите
пильный диск точно по середине ра-
бочей щели плиты рабочего стола.
После этого туго затяните болты кре-
пления двигателя к плите рабочего
стола.
Приверните к плите рабочего стола
опорную пластину держателя раз-
жимного клина. Материал:
4 болта М6 х 16 с потайными голов-
ками
4 шестигранные гайки М6. Приверните держатель разжимного
клина к опорной пластине, сначала
не затягивая туго болты крепления
держателя. Материал:
4 болта М6 х 16 с шестигранными
головками
4 плоские шайбы с внутренним диа-
метром 6,3 мм
4 шестигранные гайки М6
Болты с низкими полукруглыми го-
ловками с четырьмя гранями М12 х
40 вставьте в шлиц держателя раз-
жимного клина и наденьте на фикса-
тор разжимного клина. Надпись
“Oben” (Наверху) должна указывать
на плиту рабочего стола.
Разжимной клин вместе с нажимной
пластиной приверните нажимной гай-
кой М12 к держателю клина. Путём
перемещения держателя клина мож-
но точно установить положение раз-
жимного клина относительно пильно-
го диска. Порядок регулировки поло-
жения разжимного клина см. ниже в
настоящей инструкции. Обе траверсы вложите в плиту рабо-
чего стола, обратив при этом внима-
ние на перпендикулярность траверс
рабочей щели. После этого туго за-
тяните болты крепления траверс.
Материал:
8 болтов М6 х 16 с потайной головкой
8 шестигранных гаек М6.
Установите пластину повышения жё-
сткости, туго не затягивая сначала
болты крепления. Материал:
2 болта М6 х 16 с потайными голов-
ками
2 шестигранные гайки М6
2 болта М8 х 16 с шестигранными
головками
2 шестигранные гайки М8
2 плоские шайбы с внутренним диа- С помощью болтов М10 х 25 с низки-
ми полукруглыми головками, плоски-
ми шайбами с внутренним диамет-
ром 10, 5 мм и грибковой рукояткой с
резьбой М10 установите пластину
повышения жёсткости.
Комбинацию «переключатель - вил-
ка» укрепите на левой стороне тра-
версы. Материал:
2 болта М6 х 16 с шестигранными
головками
2 шестигранные гайки М6.
