3
измеренный по методике DIN 45635, часть
1651
Режим холостого хода:
Уровень мощности шума L
WA
Уровень излучаемого шума в районе органов
слуха оператора L
PAeq
Работа под нагрузкой:
Уровень мощности шума L
WA
Уровень излучаемого шума в районе органов
слуха оператора L
PAeq
дБ(А)
дБ(А)
дБ(А)
дБ(А)
99
87
102
93
103
81
112
93
Номер для заказа стойки 010 070 4021 010 070 4536
Номер для заказа двигателя 010 001 3126 010 001 5501
Для работы с пильным диском диаметром 450 мм необходим двигатель мощностью 5,5 кВт.
Двигатели малой мощности при работе с пильными дисками большого диаметра будут сильно перегружать-
ся. Применение пильных дисков с диаметром большим, чем указано в таблице, ведёт к потере гарантии!
4 Комплект поставки
Агрегат в сборе
Кроме того:
-
Пильный диск
- Разжимной клин DIN 38820 Gr. 50 х 3
- Защитный колпак
- Параллельный упор
- Подкрановые петли
- Толкатель для продвижения заготовки
- Комплект инструмента для установки и регулировки пильного диска и разжимного клина
- Инструкция по монтажу и эксплуатации
- Поворотный упор

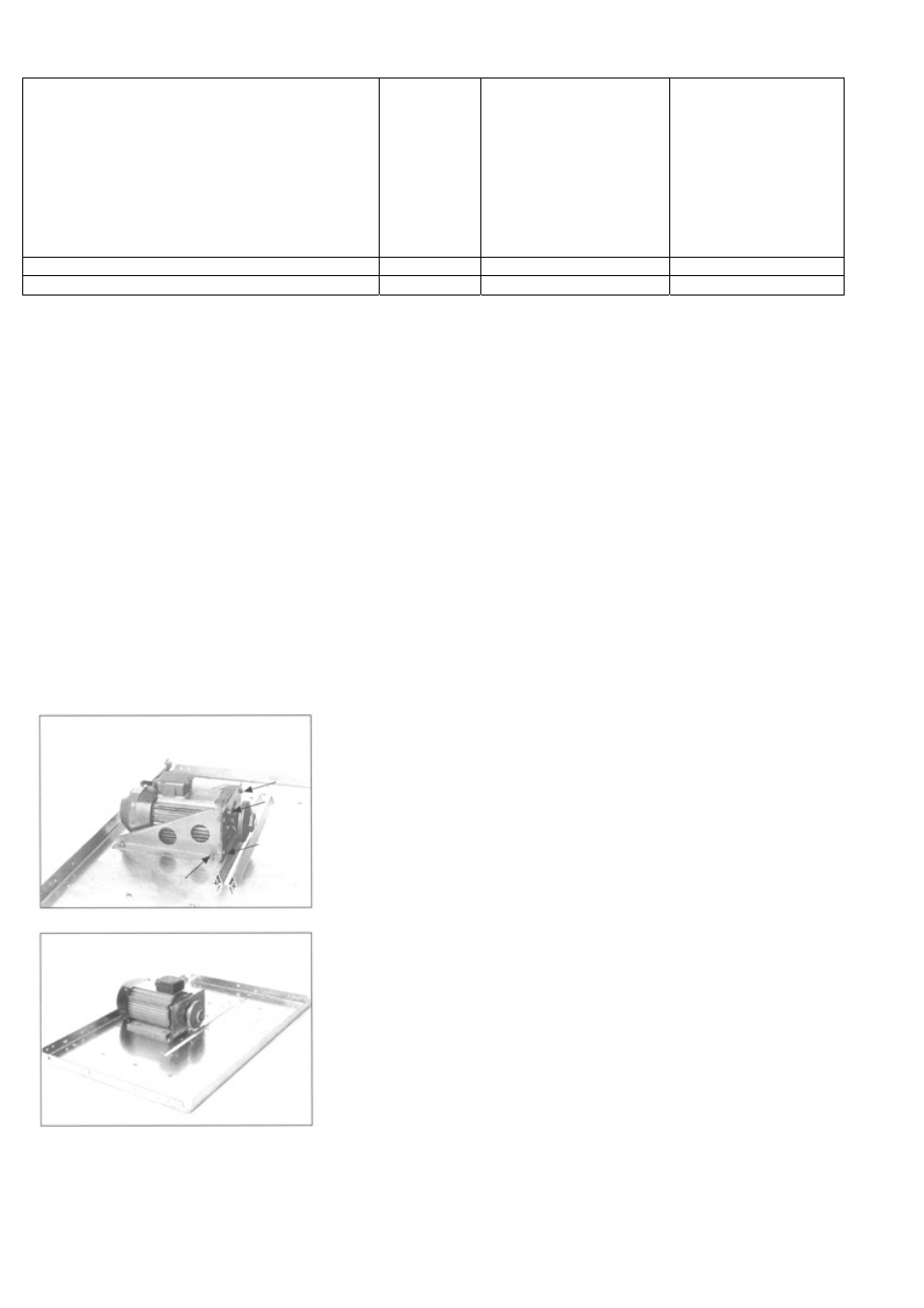

5 Монтаж
Для монтажа лучше всего уложите плиту рабочего стола дисковой пилы на прочные и устойчивые козлы. Вставку ра-
бочего стола (алюминиевый профиль) закрепите винтами-саморезами в вырубке плиты рабочего стола.
Материал: 8 винтов-саморезов 4,2 х 13.
Направляющий профиль упора закрепите винтами на передней грани плиты рабочего стола.
BKS 400/3,1
Оба отштампованных щитка закрепите болтами на двигателе.
Материал:
4 болта М8 х 16 с шестигранными головками
4 шестигранные гайки М8.
Смонтированный таким образом двигатель приверните болтами к плите
рабочего стола.
Материал: 4
болта М8 х 16 с потайными головками
4 шестигранные гайки М8
4 плоские шайбы с внутренним диаметром 8,4 мм
BKS 450/5,5
Сначала приверните двигатель к плите рабочего стола, не затягивая туго
болты крепления двигателя.
Материал:
4 болта М 10 х 30 с потайными головками
4 плоские шайбы с внутренним диаметром 10,5 мм
4 самоконтрящиеся гайки М 10
В плите рабочего стола предусмотрены отверстия для крепления к плите
штампованных щитков двигателя.
Материал: 4
болта М8 х 16 с потайными головками
4 фланцевые гайки М8
