Инструкция по эксплуатации Metabo BKS 450
Страница 6
6

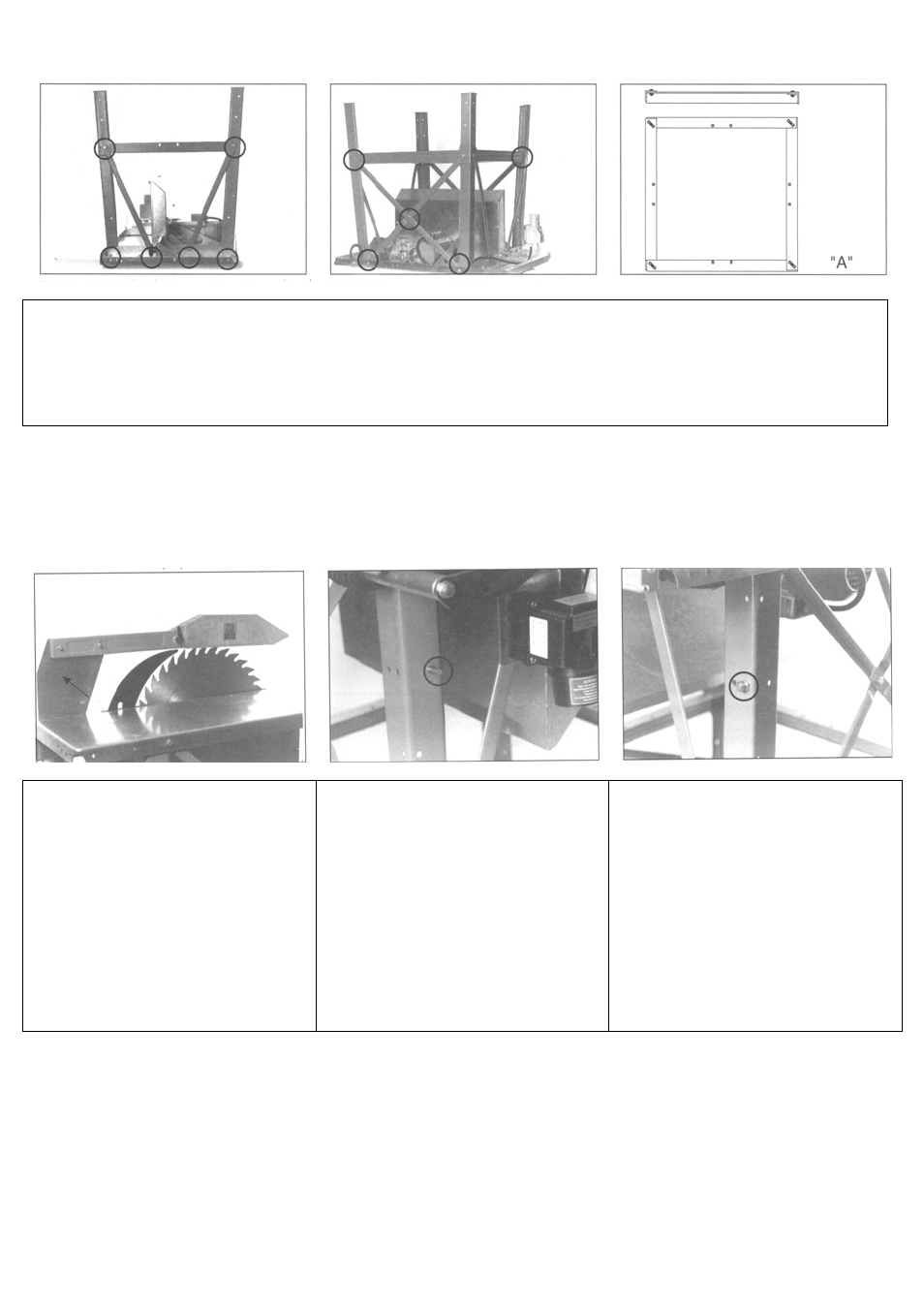

Приверните ножки рабочего стола вместе с распорками жёсткости и диагональными распорками.
-
Тугую затяжку болтовых соединений следует выполнять только после полной сборки всей системы распорок и
ножек стола.
-
Сборку распорок следует выполнять так, как это показано на рис. А, последовательно накладывая их друг на
друга.
Материал: 20
болтов М8 х 16 с шестигранными головками
20
шестигранных гаек М8.
Теперь установите пилу на собственные опоры.
Установка направляющего профиля упора (см. сборочный чертёж).
Перед установкой направляющего профиля упора (19) ослабьте болт (82) и снимите конечный насадок направляю-
щего профиля упора (20). После этого вставьте в профиль болт с низкой полукруглой головкой (99) и приверните
профиль к передней грани плиты рабочего стола (1).
Закрепите стойку жёсткости и пере-
движением (наклоном) ещё не закре-
плённой пластины повышения жёст-
кости установите стойку жёсткости
перпендикулярно поверхности рабо-
чего стола и на одной линии с пиль-
ным диском. После этого туго затяни-
те болты крепления пластины повы-
шения жёсткости.
Внимание! Если стойка жёсткости
установлена неправильно, существу-
ет высокая опасность несчастного
случая.
В передней левой ножке рабочего
стола законтрите цилиндрический
болт для подвешивания толкателя
заготовки.
Материал:
1 цилиндрический болт М6 х 30
2 шестигранные гайки М6.
В переднюю правую ножку рабочего
стола вверните болт с буртиком в
головке для подвешивания парал-
лельного упора. Материал:
1 шестигранная гайка М8
1 болт М8 с буртиком в головке.
6 Монтаж поворотного упора (Устройства для выполнения поперечных разрезов)
Если на машине не установлен поворотный упор, необходимо использовать сдвижной суппорт (Номер для заказа 091
000 6665).
-
Поперечные разрезы должны выполняться только с использованием специальных устройств (Поворотного упора
или сдвижного суппорта).
