Ремонт
3A1556K 9
Разборка нижней части насоса
ПРИМЕЧАНИЕ. Самый простой способ
отремонтировать этот насос – поместить его на
вспомогательную подставку, арт. № 218742, и разобрать
в соответствии с инструкциями. Для ремонта в
удаленном месте выпускается другая подставка насоса.
ПРИМЕЧАНИЕ. Для каждого объема нижней части
насоса выпускаются комплекты уплотнений. См. стр.
22 .
Детали комплекта обозначены в тексте и на чертежах
звездочкой, например (3*).
ПРИМЕЧАНИЕ. Выпускаются комплекты уплотнений
горловины. См. стр.
22 . Детали комплекта отмечены
соответствующим символом, например (30 † ). Для
достижения наилучших результатов устанавливайте
ремонтный комплект 24F618 насоса для уплотнительной
жидкости горловины (TSL) при каждой замене
уплотнений горловины.
ПРИМЕЧАНИЕ. Комплект инструментов 24F494
доступен в качестве вспомогательного оборудования. В
его состав входят два гаечных ключа для использования
вместе со смачиваемой чашкой (34) и патроном
горловины (27).
ПРИМЕЧАНИЕ. Также доступны комплекты для ремонта
всего насоса. В их состав входят детали комплекта
уплотнений, детали комплекта уплотнений горловины
и детали ремонтного комплекта насоса для
уплотнительной жидкости горловины (TSL). См. стр.
22 .
1. Промойте насос, если это возможно.
2. Остановите насос в среднем положении хода
поршня.
3. Снимите давление. См. отдельное руководство
к насосу.
4. Снимите нижнюю часть с двигателя, как описано в
отдельном руководстве к насосу.
ПРИМЕЧАНИЕ. Покомпонентное изображение всей
нижней части см. на Р
ИС . 5. Вид нижней части в разрезе и
покомпонентное изображение уплотнений горловины
см. на Р
ИС . 6.
5. Снимите хомут (41), винты (56), крышку (40), блок
коллектора и емкости (53).
ПРИМЕЧАНИЕ. Чтобы заменить обратные клапаны в
емкости с уплотнительной жидкостью горловины (TSL),
закажите комплект для ремонта обратных клапанов
24F404. Детали комплекта отмечены соответствующим
символом, например (53b
‡ ). Чтобы заменить только
емкость, закажите комплект для замены емкости 24F405.
Детали комплекта отмечены соответствующим
символом, например (48e
❄). В состав комплекта входят
5 емкостей и 5 наклеек. См. Р ИС . 1, Р ИС . 5 и Р ИС . 6.
6. Воспользуйтесь торцевым ключом на 13 мм, чтобы
ослабить и извлечь двенадцать болтов малых
размеров (9) и стопорные шайбы (8) из выпускного
коллектора (1).
7. Поднимите коллектор (1) с корпуса выпускного
клапана (2) и снимите шариковые направляющие
(16), шарики (18), седла (13) и уплотнения (17).
Извлеките уплотнительные кольца (15) из седел (13).
ПРИМЕЧАНИЕ. См. Р
ИС . 3. Выпускается комплект
съемника седел 220384, облегчающий снятие седел с
коллекторов.
ПРИМЕЧАНИЕ
Следите за тем, чтобы не уронить и не повредить шарики
(18) или седла (13). Поврежденный шарик или седло не
смогут обеспечить надлежащую герметизацию, что
приведет к утечке в насосе. Седла выпускных клапанов
(13) можно переворачивать, чтобы обеспечить более
продолжительную эксплуатацию седла.

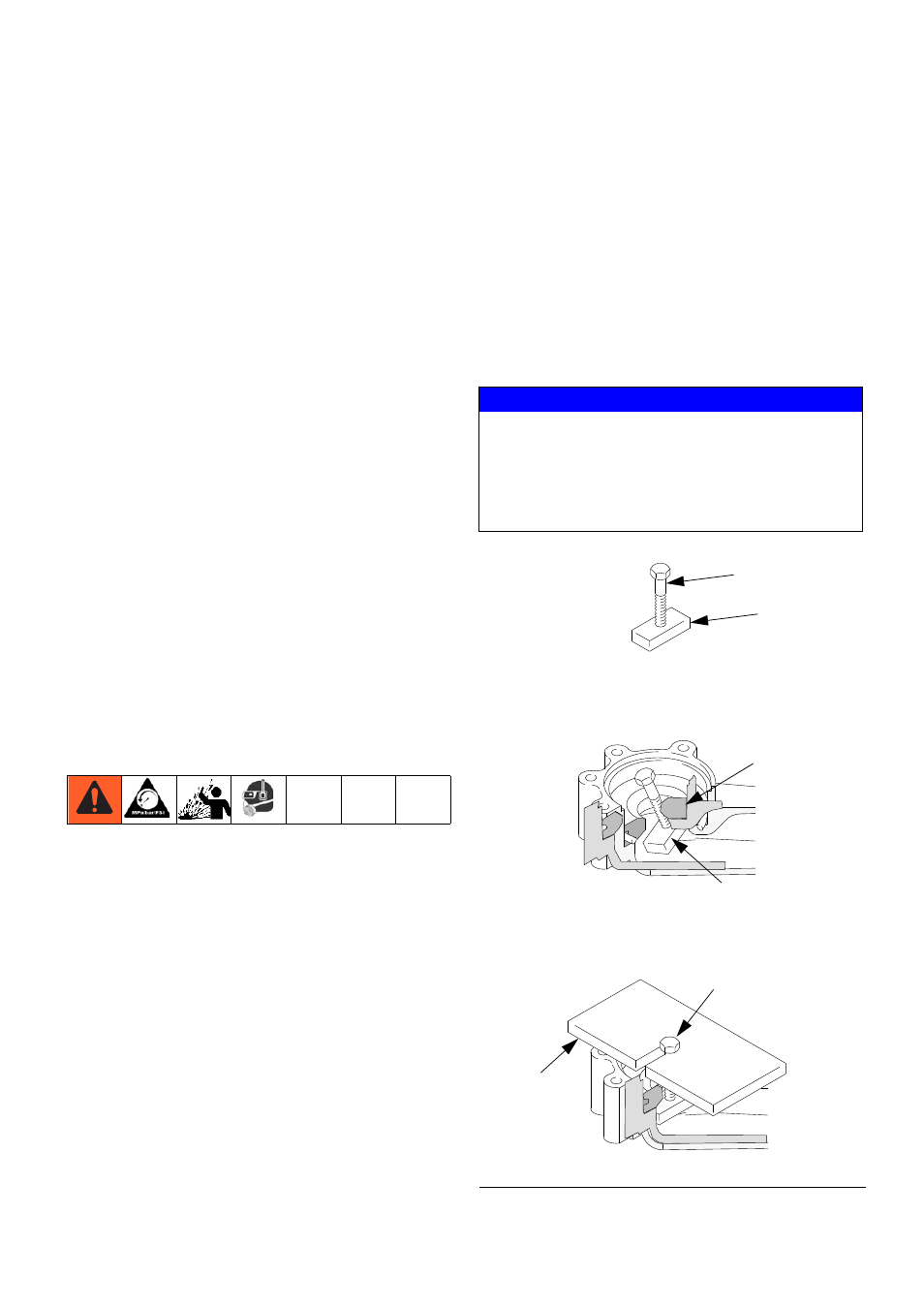

Р ИС . 3. Снятие седел с коллектора
X
Y
S
Y
X
Z
01414
Ввинтите болт (X, арт. 108481) в
съемник седел (Y, арт. 181630).
Установите съемник седел (Y) под
седлом (S), продев его под углом.
Разместите съемник седел (Z, арт. 181629) в
верхней части седла. Поверните болт (X),
чтобы извлечь седло.
Комплект съемника
седел 220384
