Ремонт
14 3A1556K
7. Нанесите смазку и установите новые
уплотнительные кольца (15*) на каждое из
четырех шаровых седел (13 и 14).
8. Установите корпус впускного клапана (7) на плоскую
поверхность таким образом, чтобы отверстия
шарового клапана были направлены вверх.
Нанесите смазку на уплотнения (17*) и установите
их с каждой стороны корпуса впускного клапана.
9. Разместите шариковые направляющие (16) и
шарики (18) в корпусе впускного клапана.
10. Надавите на седло (14) с клапаном снятия давления со
стороны впуска жидкости во впускном коллекторе (1).
Это седло не является двухсторонним. Ориентацию см.
на Р
ИС . 5 и Р ИС . 6. Надавите на другое седло (13),
установленное неизношенной стороной наружу,
с другой стороны впускного коллектора.
ПРИМЕЧАНИЕ. В состав комплекта седла для клапана
снятия давления (14) входят два уплотнения (17) и два
уплотнительных кольца (15). При установке нового
седла для клапана снятия давления необходимо также
установить уплотнения и уплотнительные кольца с двух
сторон коллектора впуска жидкости (1).
11. Нанесите удаляемый (синий) герметик Loctite
®
243 по всей длине резьбы винта (9). Разместите
впускной коллектор (1) на корпусе впускного
клапана (1). Установите неплотно двенадцать болтов
малых размеров (9) и стопорные шайбы (8).
12. Чтобы сбалансировать нагрузку на клапаны,
затяните четыре внутренних винта (9) равномерно и
на одинаковой высоте друг напротив друга с
усилием 3 Н
• м (27 дюймофунтов). Затем равномерно
и на одинаковой высоте друг напротив друга
затяните все двенадцать винтов с усилием
24–27 Н
• м (18–20 футофунтов). См. Р ИС . 10.
ПРИМЕЧАНИЕ
Крайне необходимо соблюдать ориентацию шаровых
клапанов на корпусах впускного и выпускного
клапанов. Установите детали шарового клапана в
точном соответствии с инструкциями (см. Р
ИС . 5).
Если установка выполнена неправильно, насос не
будет работать.
ОПАСНОСТЬ РАЗРУШЕНИЯ КОМПОНЕНТОВ СИСТЕМЫ
Седло клапана снятия давления (14) следует
установить на впуске жидкости, как показано на Р
ИС . 5
и Р ИС . 6. Клапан снятия давления снижает риск
превышения допустимого давления в насосе. Седло не
может снимать давление, если оно установлено с
другой стороны впускного корпуса.

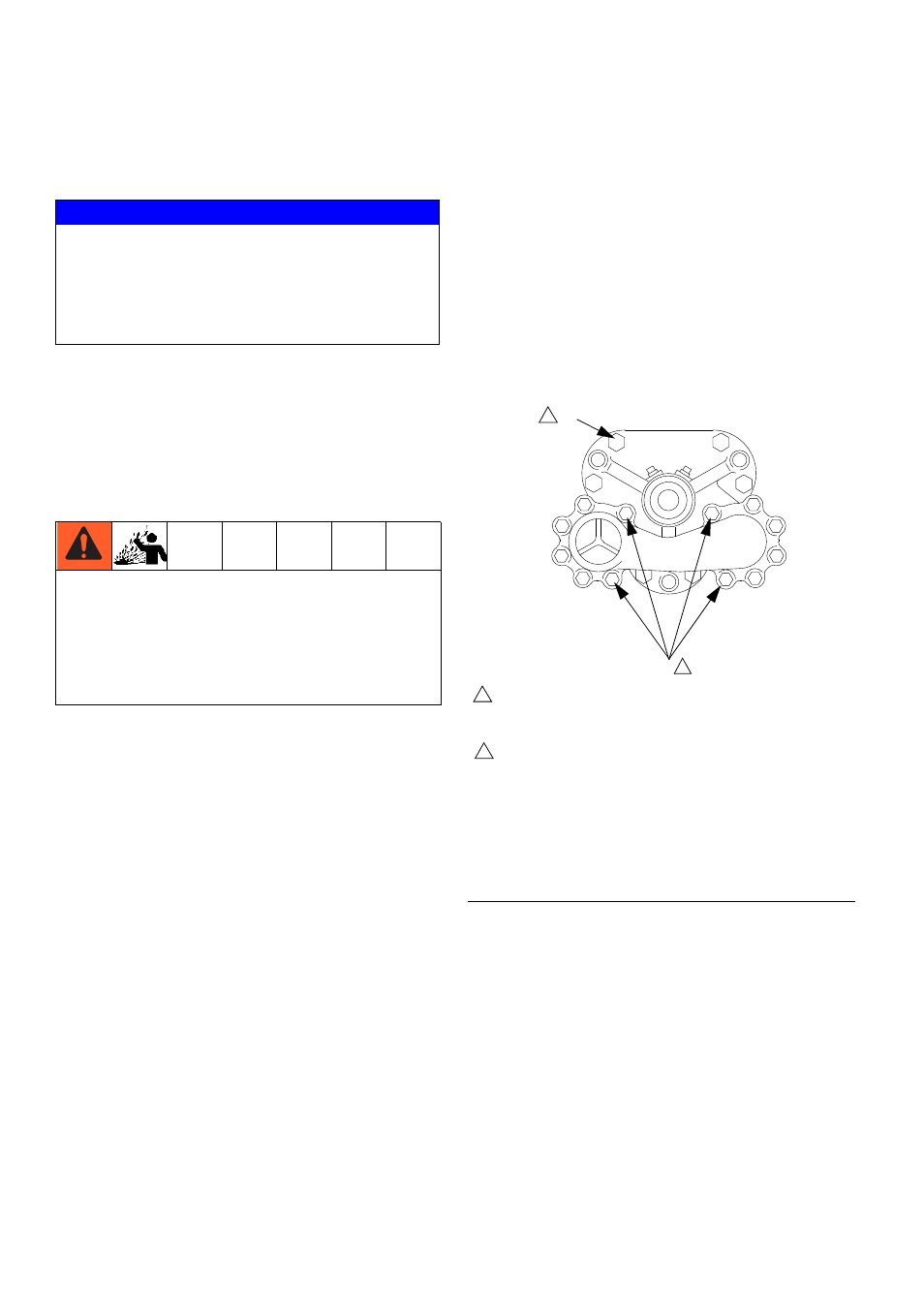

Р ИС . 10. Значения крутящего момента для винтов
коллектора
10
9
1
2
1
2
Затяните равномерно и на одинаковой высоте друг
напротив друга с усилием 81–88 Н
• м (60–65 футофунтов).
Нанесите удаляемый (синий) герметик Loctite
®
243 на
всю длину резьбы 12 винтов (9). Затяните 4 внутренних
винта равномерно и на одинаковой высоте друг
напротив друга с усилием 3 Н
• м (27 дюймофунтов).
Затем аналогичным образом затяните 12 винтов с
усилием 24–27 Н
• м (18–20 футофунтов).
01410
