Ремонт
8
3A1556K
Ремонт насоса для уплотнительной жидкости горловины
(при наличии)
ПРИМЕЧАНИЕ. Выпускается ремонтный комплект
24F618 насоса для жидкости TSL. См. стр.
Устанавливайте ремонтный комплект 24F618 насоса для
жидкости TSL каждый раз, когда выполняется замена
уплотнений горловины. Детали комплекта отмечены
соответствующим символом, например (36
◆).
1.
Выполните действия
, указанные в разделе
Замена уплотнений горловины без
отсоединения нижней части насоса, стр.
2.
Очистите все детали и убедитесь в отсутствии
повреждений.
3.
Выполните действия
разделе
Замена уплотнений горловины без
отсоединения нижней части насоса.
Разборка/повторная сборка экрана
В нижних частях насоса есть комплекты из двух экранов.
Подходящий размер определяется исходя из нижней
части насоса и двигателя. Чтобы выбрать комплект
подходящего размера для нижней части насоса и
двигателя, см. руководство 406876.
. 2. Снимите 2-компонентный экран (57),
установив гайковерт прямо в паз и используя его
в качестве рычага для размыкания контакта.
Повторите процедуру для всех контактов.
Не
используйте гайковерт, чтобы поддеть экраны.
Установите экраны (57), поместив нижние кромки
в паз крышки смачиваемой чашки (40). Защелкните
и соедините оба экрана.
Табл. 1. Поиск и устранение неисправностей в работе насоса для уплотнительной жидкости горловины (TSL)
Проблема
Причина
Решение
Насос не перекачивает уплотнительную
жидкость горловины (TSL).
Засорен коллектор (53a).
Очистите коллектор. Убедитесь в том, что
коллектор очищен, пропустив поток
сжатого воздуха через отверстие.
Засорены обратные клапаны (53c, 53d).
Очистите засорение в обратных клапанах.
Засорен приемный фильтр (53c).
Очистите сетку фильтра.
Поврежден поршень (36) насоса для
уплотнительной жидкости горловины
(TSL).
Замените поршень насоса для
уплотнительной жидкости горловины
(TSL).
Р
ИС

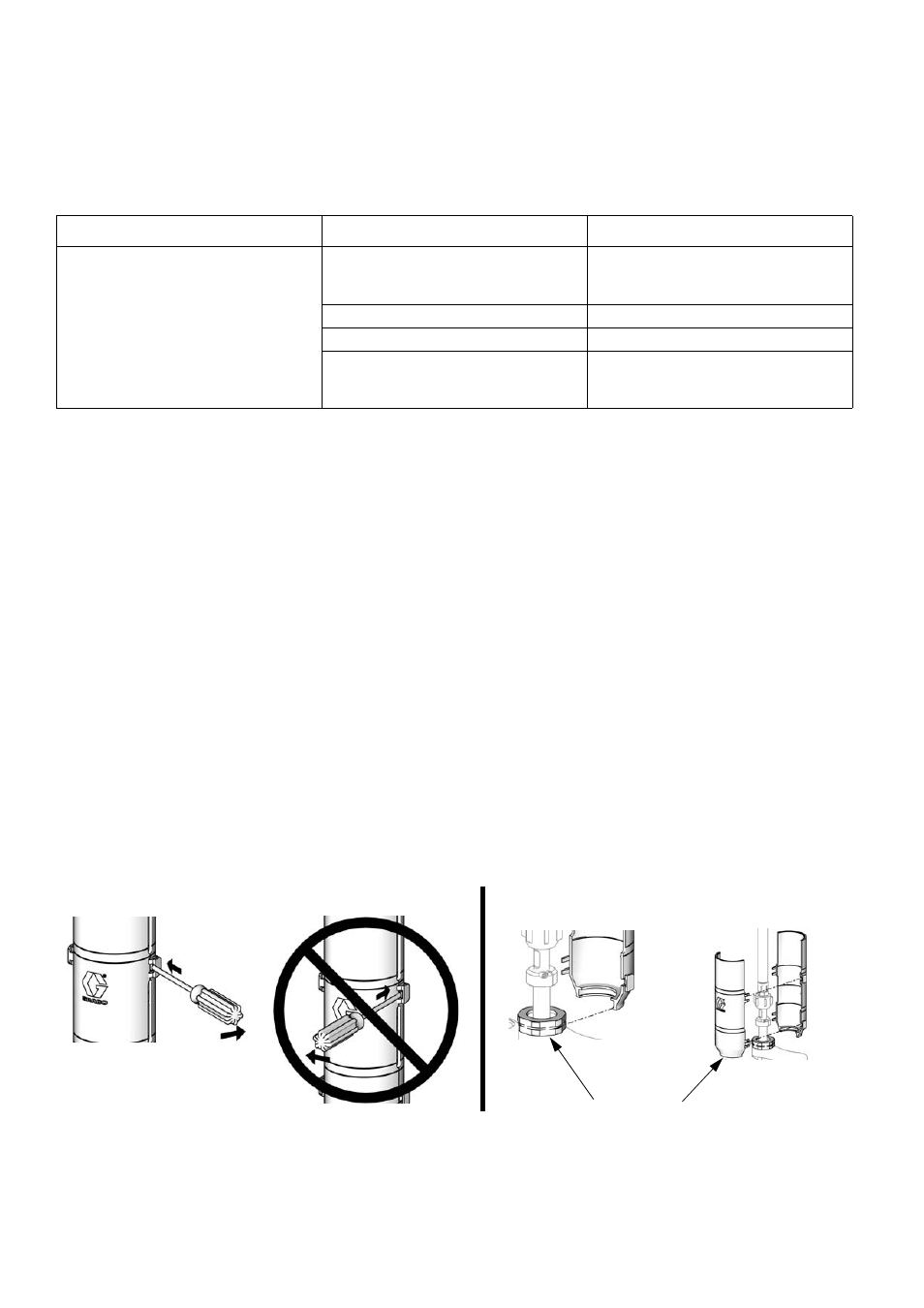

. 2. Разборка и повторная сборка экранов
ti15759a
Разборка экрана
ti15770a
ti15757a
ti15758a
Повторная сборка экрана
40
57
