Ремонт
10
3A1556K
8.
Снимите смачиваемую чашку (34) и уплотнительное
кольцо (52). Удалите поршневое уплотнение (36)
насоса для уплотнительной жидкости горловины
(TSL), пружину (35) и уплотнительные кольца (51).
9.
Снимите патрон горловины (27). Снимите
уплотнительное кольцо (52), прокладки (32, 33),
уплотнения (30, 31) и пружину (28).
10. Извлеките гайки (12), стопорные шайбы (11) и шесть
болтов малых размеров (10) для цилиндра.
Поднимите корпус выпускного клапана (2).
11.
Поднимите вертикальные трубки (6) и цилиндр (4) с
корпуса впускного клапана (7). Поршневой блок
можно оставить в цилиндре. Снимите уплотнения
(3 и 5) с впускного и выпускного корпусов (2, 7).
См. Р
ПРИМЕЧАНИЕ. Постучите по корпусу клапана с
помощью пластикового молотка и слегка раскачайте,
чтобы облегчить ослабление и снять цилиндр и трубки.
12. Если используется вспомогательная подставка для
насоса, арт. № 218742, выкрутите три болта из
подставки для насоса. Поднимите блок впускного
клапана с подставки. Поместите корпус впускного
клапана (7) на защищенную поверхность лицевой
стороной вниз.
13.
Воспользуйтесь торцевым ключом на 13 мм, чтобы
ослабить и извлечь двенадцать болтов малых
размеров (9) и стопорные шайбы (8) из впускного
коллектора (1). См. Р
. 5.
14. Поднимите коллектор (1) с корпуса впускного
клапана (7) и снимите седла (13 и 14). Извлеките
уплотнительные кольца (15) из седел. Снимите
шарики (18), шариковые направляющие (16) и
уплотнения (17).
15.
Осмотрите клапан снятия давления в седле впуска
жидкости (14) и убедитесь, что он не засорен.
Надавите на шарик клапана, чтобы убедиться в
свободном движении шарика и пружины. См. Р
. 4.
16. Протолкните поршневой блок через цилиндр таким
образом, чтобы показались плоские поверхности
поршня (26). Закрепите плоские поверхности
поршня в зажимном приспособлении.
Воспользуйтесь пластиковым молотком, чтобы
извлечь цилиндр (4) из поршневого блока.
17. Ослабьте гайку поршня (21). Воспользуйтесь
комплектом инструментов 220385, чтобы удалить
поршневые шток (19) и гайку (21). Снимите со штока
уплотнительное кольцо (22) поршневой гайки и
упор (20) уплотнительного кольца. Удалите плиту
(24) и уплотнение (25) из поршня (26).
18. Осмотрите поршневой шток (19). Если он поврежден
или его поверхность содержит царапины,
произведите замену штока.
19. Тщательно очистите все детали поршня и цилиндр с
помощью подходящего растворителя. Осмотрите
внутреннюю поверхность цилиндра для выявления
царапин и при необходимости произведите его
замену. Поцарапанный цилиндр быстро повредит
уплотнения.
ПРИМЕЧАНИЕ
Следите за тем, чтобы не уронить и не повредить
шарики (18) или седла (13 или 14). Поврежденный
шарик или седло не смогут обеспечить надлежащую
герметизацию, что приведет к утечке в насосе. Одно
седло впускного клапана (13) можно переворачивать,
чтобы обеспечить более продолжительную
эксплуатацию седла. Однако седло впуска жидкости
(14) содержит клапан снятия давления, и его нельзя
переворачивать. Правильную ориентацию см. на
Р
Р
ИС

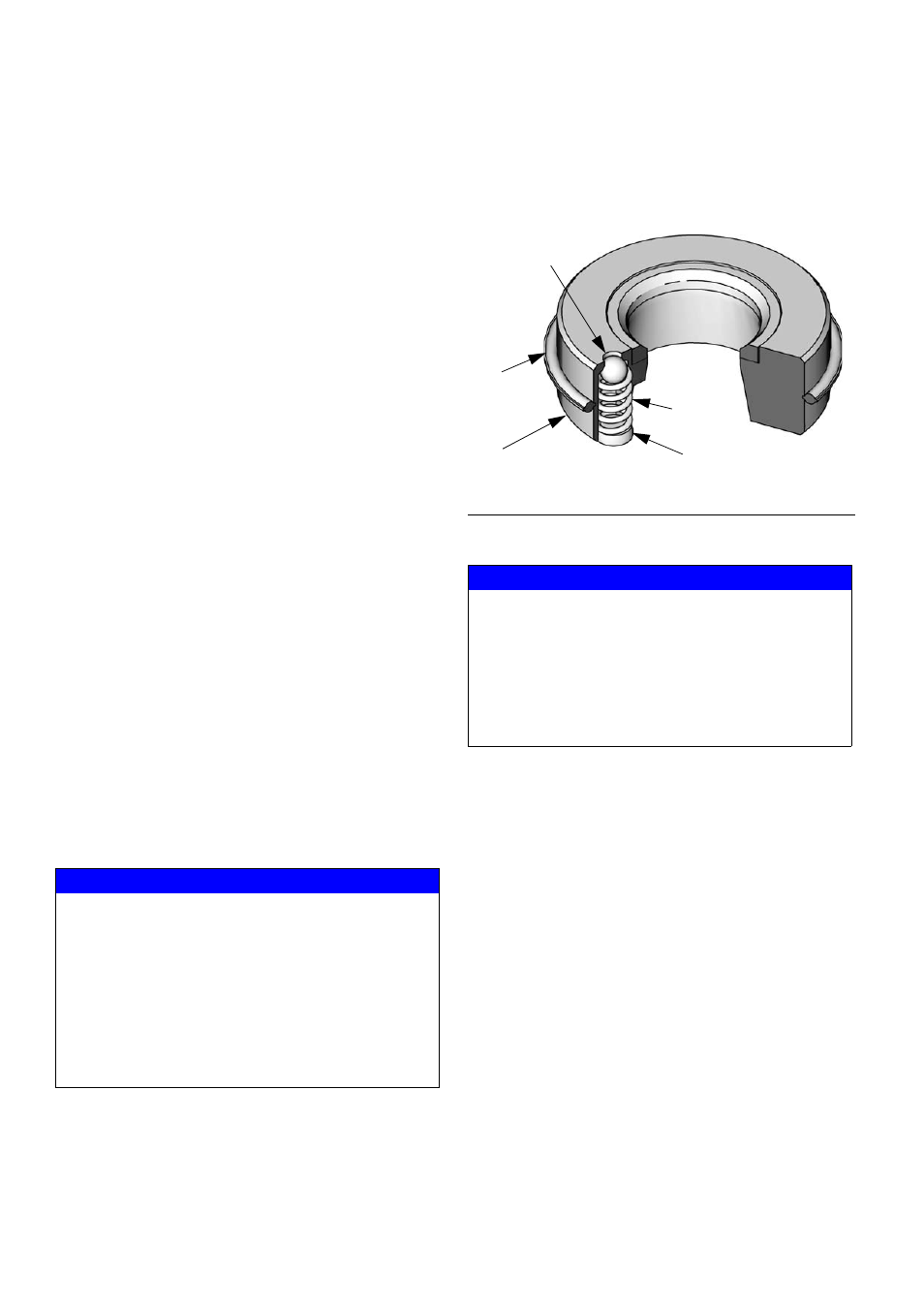

. 4. Седло впуска с клапаном снятия давления
ПРИМЕЧАНИЕ
Если клапан снятия давления в седле впуска (14)
засорен или заполнен материалом, обработайте седло
подходящим растворителем. Убедитесь в том, что
шарик и седло очищены от осадков материала.
Если клапан снятия давления невозможно тщательно
очистить таким образом, чтобы обеспечить свободное
движение шарика и пружины, замените седло (14).
TI15631a
15
14
шарик
пружина
клапан снятия
давления
