Ремонт
3A1556K
13
Повторная сборка нижней части
насоса
1.
Нанесите смазочный материал на новое поршневое
уплотнение (25*) и установите его на поршень.
2.
Установите поршневую плиту (24), отвернув
скошенную кромку от поршневого уплотнения.
См. Р
. 7.
3.
Установите упор уплотнительного кольца (20).
Нанесите смазку на уплотнительное кольцо (22*) и
наденьте его на резьбу поршневого штока.
Нанесите высокопрочный (красный) герметик
Loctite
®
263 или 2760 по всей длине резьбы
поршневого штока (19). Перед эксплуатацией
необходимо подождать не менее 12 часов, чтобы
герметик затвердел. Плотно привинтите поршневую
гайку (21) к упору уплотнительного кольца (20).
Нанесите смазку на нижнюю поверхность
поршневой гайки (21). Соберите уплотнительное
кольцо (23*) и установите его в паз поршневой
гайки. Привинтите шток (19) к поршню (26) до упора.
Затяните поршневую гайку (21) с усилием 270–
285 Н
•
м (200–210 футофунтов).
4.
Извлеките поршневой блок из зажимного
приспособления, но
не кладите его на бок:
это может повредить уплотнение.
5.
Аккуратно и равномерно направьте уплотнение и
поршень в цилиндр. Возможно, понадобится
наклонить поршневое уплотнение и поршень под
углом и слегка ударить по видимой части основной
кромки уплотнения с помощью пластикового
молотка, чтобы зафиксировать ее в цилиндре. После
того как кромка уплотнения будет зафиксирована в
цилиндре, воспользуйтесь оправочным прессом
или слегка ударьте по нижней части поршневого
блока с помощью пластикового молотка, чтобы
вставить поршневой блок в цилиндр. Перед
нажатием убедитесь, что кромки поршневого
уплотнения находятся в цилиндре. См. Р
. 9.
6.
Очистите оставшиеся детали насоса с помощью
подходящего растворителя.
Р
ИС

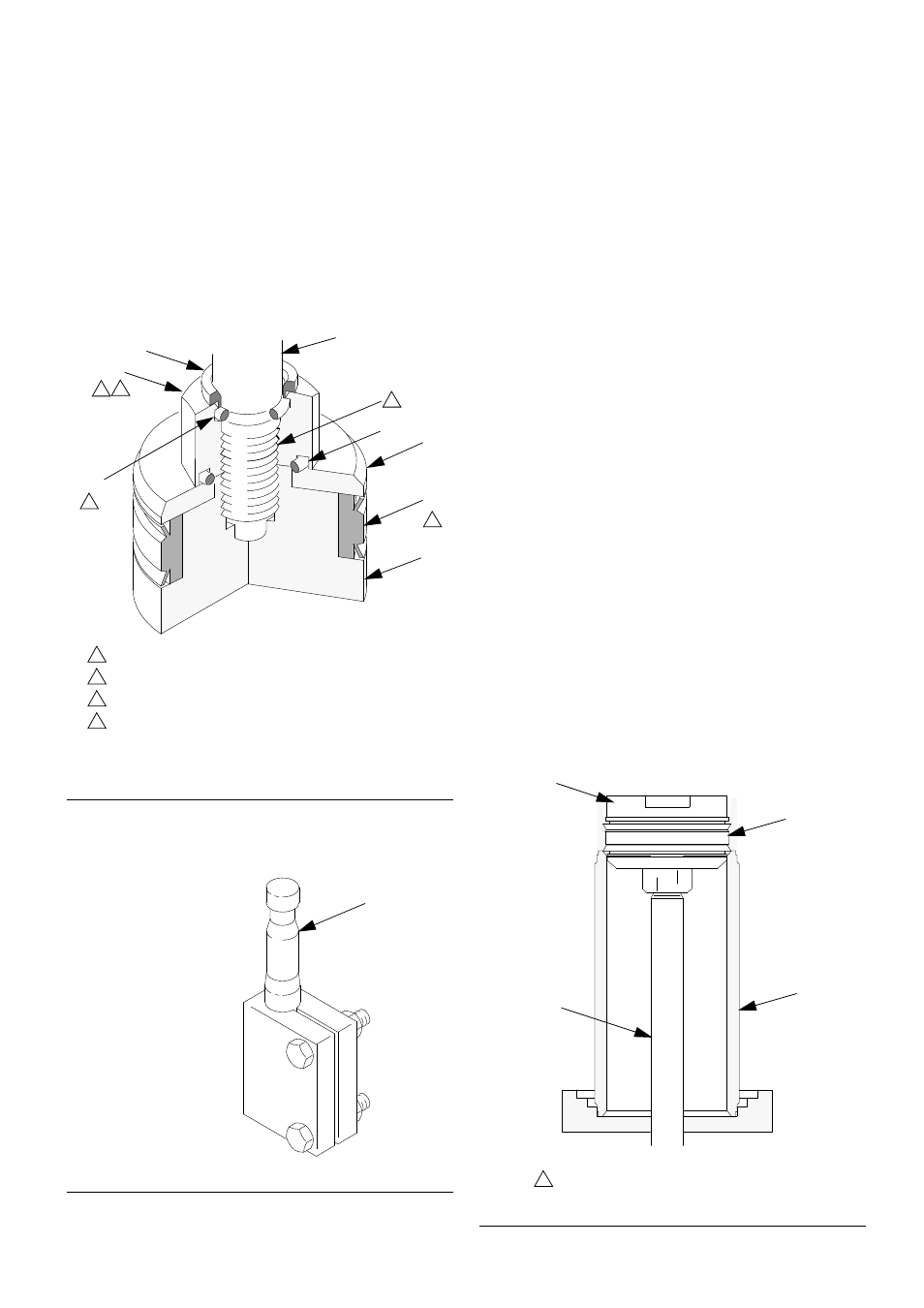

. 7. Сборка поршня
Р
ИС
. 8. Комплект инструментов 220385
TI0219
21
20
19
*22
23*
25*
26
24
Нанесите смазку.
Затяните с усилием 270–285 Н
•
м (200–210 футофунтов).
Нанесите смазку на лицевую поверхность поршневой гайки.
Нанесите высокопрочный (красный) герметик
Loctite
®
263 или 2760 по всей длине резьбы. Перед эксплуатацией
необходимо подождать не менее 12 часов, чтобы герметик
затвердел.
1
3
4
8
8
1
3
4
1
01413
19
Затяните инструмент на
самой широкой части
штока (19). Зажмите
инструмент с помощью
гаечного ключа и
открутите шток.
Р
ИС
. 9. Установка поршня в цилиндр
25
4
19
26
1 Не повредите кромки уплотнения.
TI0221
