Установка
6
3A2037E
Установка контроллера смазочной системы
1.
Выберите ровную поверхность для установки
контроллера. Просверлите монтажные отверстия.
См. схему монтажных отверстий в разделе
«Технические характеристики» на стр. 34 данной
инструкции.
2.
Снимите с контроллера крышку и установите
распределительную коробку на обработанные
отверстия (см. Р
ИС
. 3, (a). Для прикрепления
распределительной коробки к монтажной
поверхности необходимо использовать
четыре винта ¹6.
*
Детали, не входящие в комплект поставки. Для
поддержания степени защиты IP69K необходимо
использовать соответствующие соединители.
Заземление
Оборудование необходимо заземлить. Заземление
снижает опасность поражения электрическим током и
статическим электричеством благодаря наличию
отводящего провода для электричества, образующегося
в результате скопления электрических разрядов или
короткого замыкания.
1.
Ослабьте винт M6 в отверстии (b).
2.
Подведите к отверстию (b) не более трех
заземляющих проводов. Для этого следует
использовать глухой полюсный наконечник M6
соответствующего размера (в комплект поставки не
входит).
3.
Если к отверстию нужно подвести более трех
проводов, прикрепите к соседним кабельным
наконечникам соответствующее количество
соединительных проводов.
ОПАСНОСТЬ АВТОМАТИЧЕСКОГО ВКЛЮЧЕНИЯ
СИСТЕМЫ
Неожиданное включение системы может привести к
тяжелым травмам, в том числе повреждениям кожи и
отрывам конечностей.
Данное устройство оснащено автоматическим таймером
для активации системы принудительного смазывания
при подаче тока или выходе из функции
программирования. Прежде чем устанавливать или
демонтировать контроллер смазочной системы,
отключите и изолируйте все источники питания, а также
сбросьте давление.
ПРЕДУПРЕЖДЕНИЕ
Обработке и использованию подлежат только
обозначенные на корпусе контроллера монтажные
отверстия. Неиспользование обозначенных монтажных
отверстий может повлечь за собой повреждение
монтажной платы.

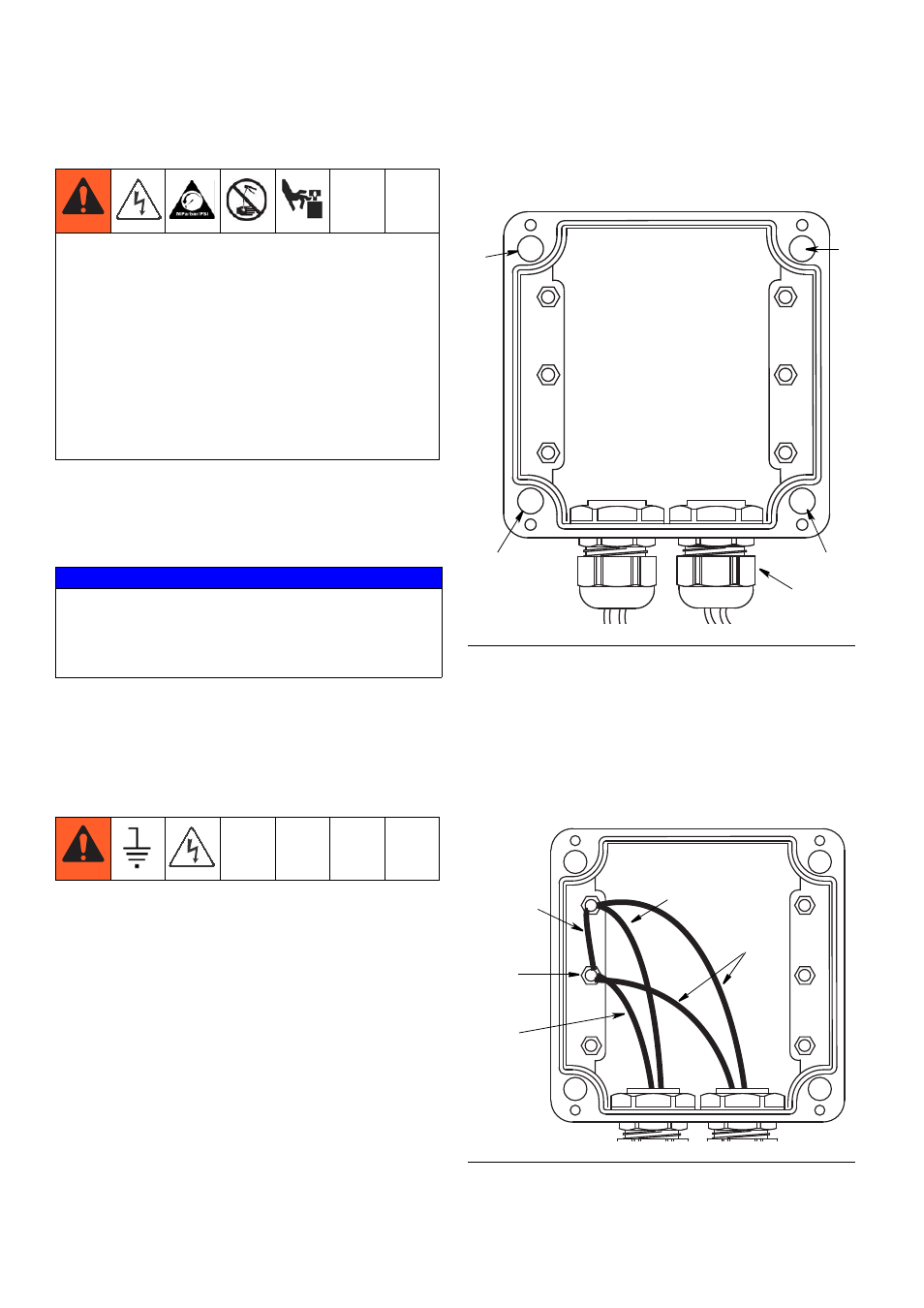

Р
ИС
. 3
a
a
a
a
*
Р
ИС
. 4
b
соедините-
заземляющий
провод для
двигателя
заземляющий
провод для
датчика
заземляющ-
льный
провод
ий провод
