Режим Run (Эксплуатация)
3A2037E 31
Завершение работы насоса при
переключении режимов цикла
Если система настроена так, что работа в режиме Pump
On (Насос вкл.) завершается при переключении режимов
цикла, происходит следующее.
• Активируется выходное реле насоса GLC 4400 (J7-3),
которое работает вплоть до получения заданного
количества сигналов о замыкании переключателя
режимов цикла (J6-3). (См. раздел о настройке
параметра Cycle End (Конец цикла.) на стр. 19).
• В это время светится индикатор Pump On
(Насос вкл., A).
• На экране присутствует значок Pump On
(Насос вкл., C).
• Светится индикатор Cycle (Цикл, B). На экране
отображается значок Cycle Count Mode (Режим счета
циклов, D), который означает работу переключателя
режимов цикла.
• Индикатор цикла (E) обеспечивает визуальное
представление сигналов о замыкании
переключателя режимов цикла.
• Если система не получает определенное количество
сигналов о замыкании переключателя режимов
цикла до истечения заданного срока, подается
сигнал тревоги.
Возобновление работы насоса по
истечении заданного срока
Если система настроена так, что последовательность
операций Pump Off (Насос выкл.) завершается по
истечении заданного срока, происходит следующее.
• Активируется выходное реле насоса GLC 4400 (J7-3).
Реле не работает до момента истечения заданного
срока. (См. раздел о настройке режима Pump Off
(Насос выкл.) на стр. 20.)
• В это время индикатор Pump On (Насос вкл., A) не
светится.
• На экране присутствует значок Pump Off
(Насос выкл., C).
• На экране отображается значок Timer (Таймер, D),
который означает, что система находится в режиме
Timer (Таймер).
Возобновление работы насоса при
получении заданного количества
импульсов машинного счета
Если система настроена так, что последовательность
операций Pump Off (Насос выкл.) завершается при
получении заданного количества импульсов машинного
счета, происходит следующее.

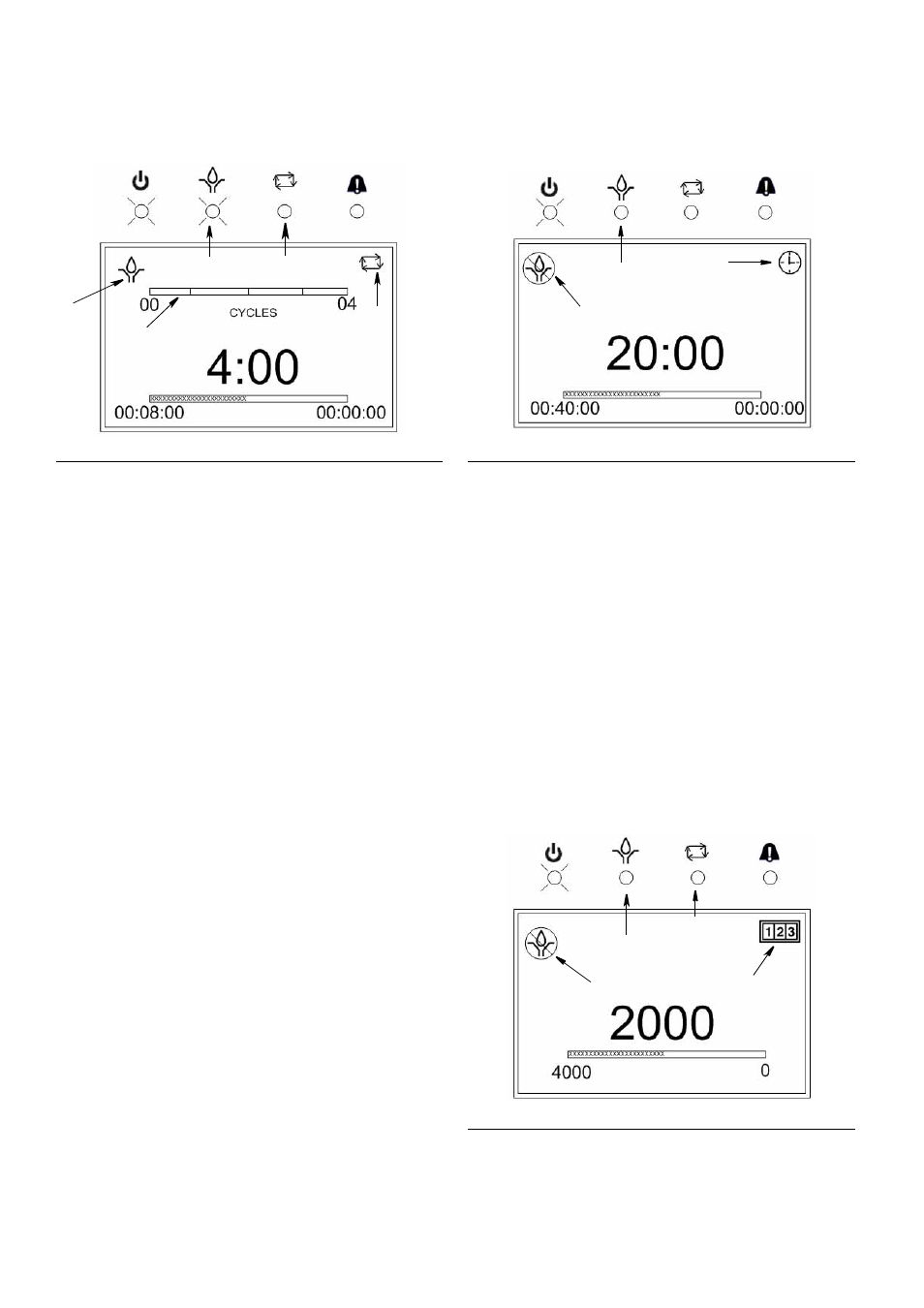

Р ИС . 58
A B
C
E
D
Р ИС . 59
Р ИС . 60
A
D
C
A
B
C
D
