Установка
3A2037E
11
Электропроводка системы

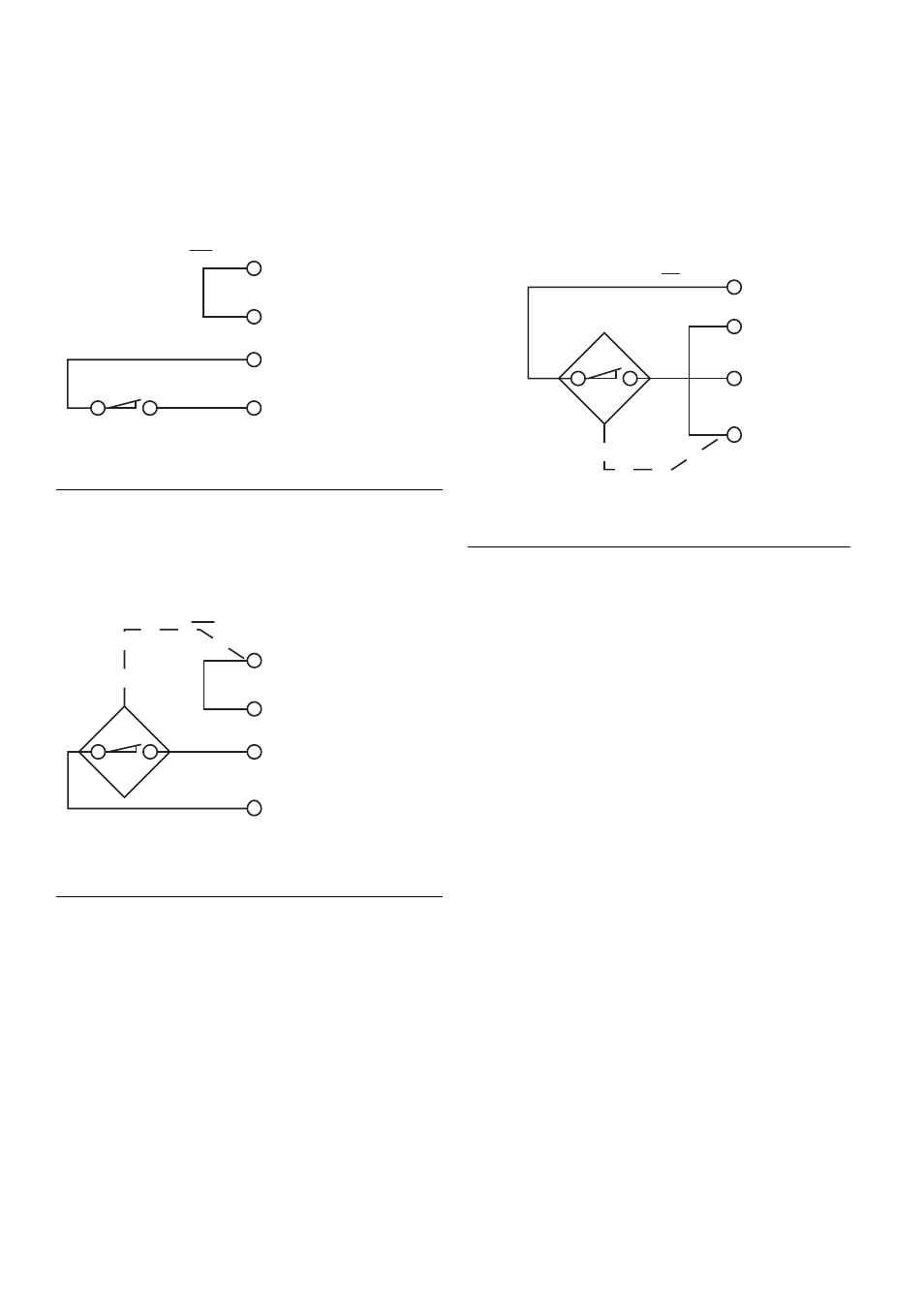

Электропроводка датчиков для ввода данных
РЕЛЕ С СУХИМИ КОНТАКТАМИ
РЕЛЕ ПОДАЧИ ТОКА (с двумя или тремя
проводами)
РЕЛЕ ПОЛУЧЕНИЯ ТОКА (с двумя или тремя
проводами)
Р
ИС
. 8
Р
ИС
. 9
x = sensor input 1,2,3 or 4
1 (SW +)
2 (IN (x))
3 (SEN (x))
4 (SW -)
J6
1 (SW +)
4 (SW -)
J6
x = sensor input 1,2,3 or 4
2 (IN (x))
3 (SEN (x))
Р
ИС
. 10
1 (SW +)
4 (SW -)
x = sensor input 1,2,3 or 4
2 (IN (x))
3 (SEN (x))
J6
