Режим Run (Эксплуатация)
32
3A2037E
•
Активируется выходное реле насоса GLC 4400 (J7-3),
которое не работает вплоть до получения заданного
количества импульсов счета (J6-15). (См. раздел о
настройке режима Pump Off (Насос выкл.) на стр. 20.)
•
В это время индикатор Pump On (Насос вкл., A) не
светится.
•
На экране присутствует значок Pump Off (Насос
выкл., C).
•
Светится индикатор Cycle (Цикл, B). На экране
отображается значок Machine Count (Машинный
счетчик, D), который означает работу машинного
счетчика.
Возобновление работы насоса при
получении заданного количества
импульсов машинного счета; ввод
максимального времени
Если система настроена так, что последовательность
операций Pump Off (Насос выкл.) завершается при
получении заданного количества импульсов машинного
счета в отведенное для этого максимальное время,
происходит следующее.
•
Активируется выходное реле насоса GLC 4400 (J7-3),
которое не работает вплоть до получения заданного
количества импульсов счета (J6-15). (См. раздел о
настройке режима Pump Off (Насос выкл.) на стр. 20.)
•
В это время индикатор Pump On (Насос вкл., A) не
светится.
•
На экране присутствует значок Pump Off (Насос
выкл., C).
•
Светится индикатор Cycle (Цикл, B). На экране
отображается значок Machine Count (Машинный
счетчик, D), который означает работу машинного
счетчика.
•
Индикатор счетчика (E) обеспечивает визуальное
представление полученных импульсов машинного
счета.
•
Если система не получает определенного количества
импульсов машинного счета до истечения заданного
периода времени, подается сигнал тревоги.

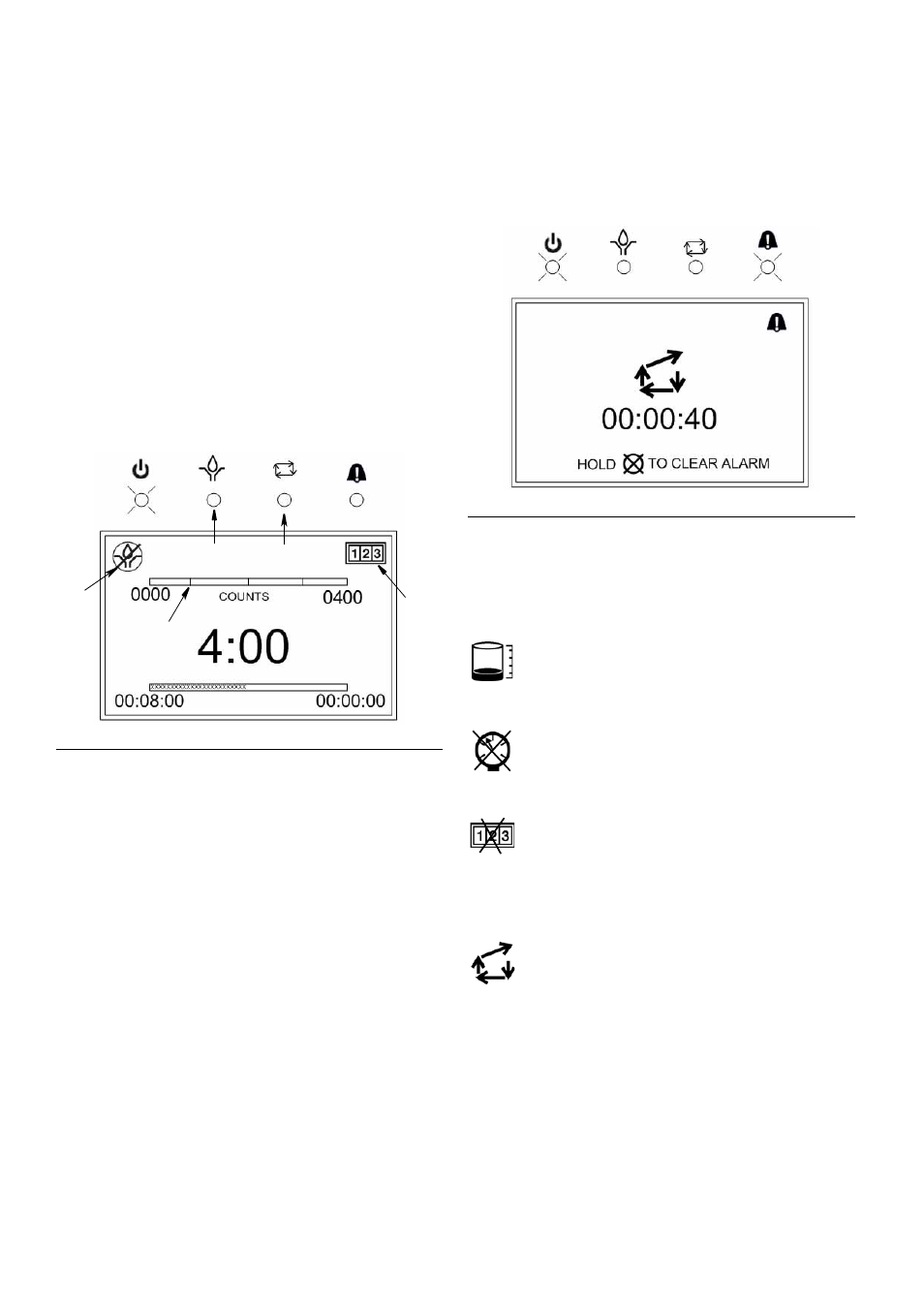

Меню Alarm (Тревога)
При возникновении тревожных событий в связи с циклом
работы системы на экране возникает меню Alarm
(Тревога), представленное на Р
ИС
. 62.
Для устранения сигнала тревоги следует нажать и
удерживать клавишу сброса (см. стр. 3).
Далее приводится список возможных тревожных
событий.
Р
ИС
. 61
A
C
E
D
B
Р
ИС
. 62
Тревожное событие Low Level (Низкий
уровень). Данный значок появляется на экране
контроллера. Он свидетельствует о низком
уровне смазочной жидкости.
Ошибка режима давления. Данный значок
отображается в меню Alarm (Тревога) и означает,
что время ожидания приведения в действие реле
давления истекло.
Ошибка машинного счета. Если данный значок
присутствует в меню Alarm (Тревога), это
свидетельствует о неполучении заданного
количества машинных импульсов до истечения
срока ожидания. В результате возникает
тревожное событие.
Ошибка переключения режимов цикла.
Данный значок отображается в центральной
части меню Alarm (Тревога) и означает, что время
ожидания получения запрограммированного
количества переключений режимов цикла
истекло.
