Идентификация компонентов оборудования
4 3A2037E

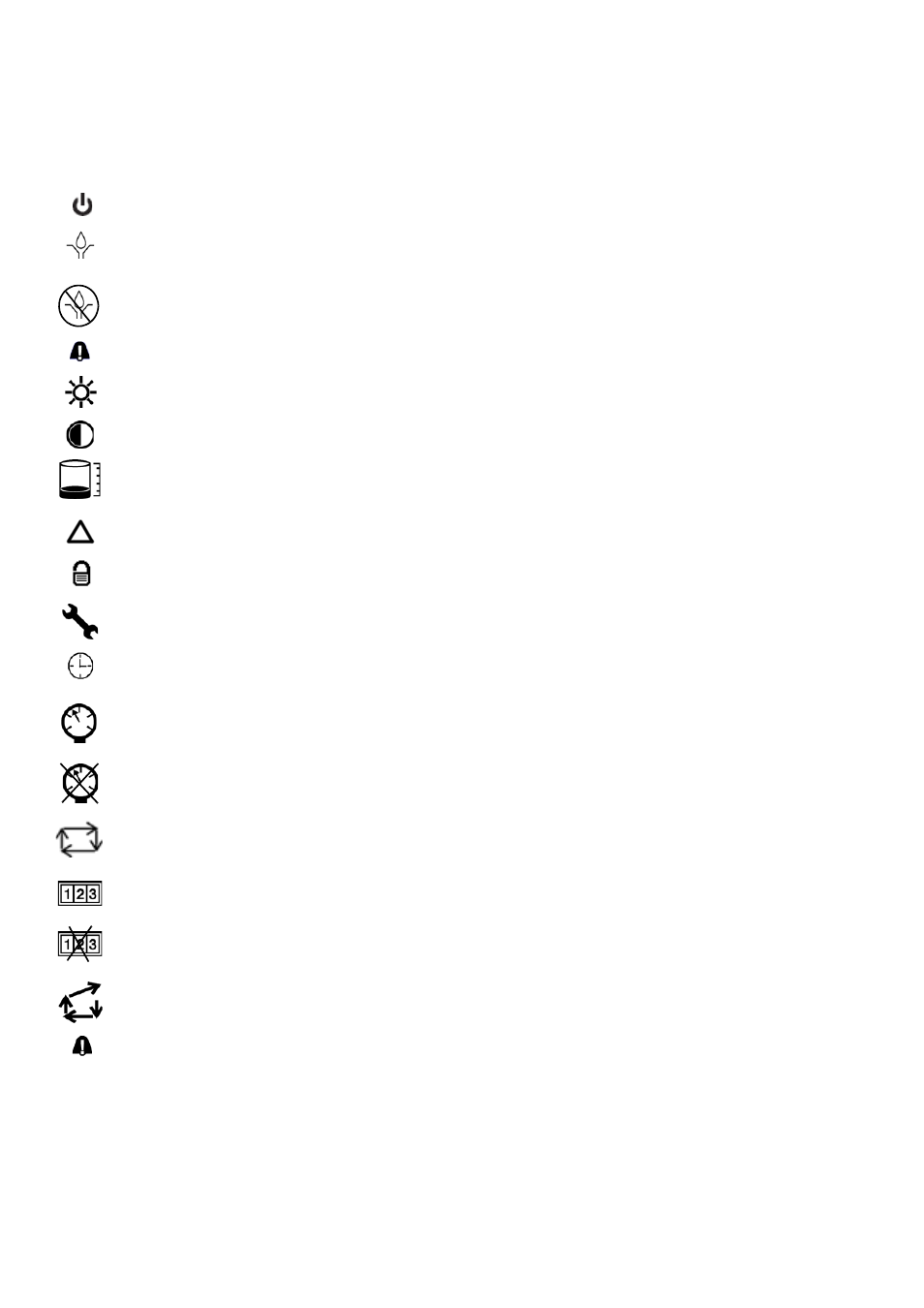

Значки
В данной инструкции и меню Run (Эксплуатация) и Setup (Настройка) используются следующие значки. Если вам
неизвестно значение какого-либо значка, обратитесь к данному списку.
* Сведения о местонахождении функциональных значков см. в поле E на стр. 3.
Индикатор питания*. Если контроллер смазочной системы подключен к источнику питания, под этим значком
над дисплеем светится зеленый светодиод.
Индикатор Pump On (Насос вкл.)*. Если контроллер находится в состоянии Pump On (Насос вкл.), под этим
значком над дисплеем светится желтый светодиод. Кроме того, этот значок присутствует в верхнем левом
углу меню Prelube Run (Эксплуатация в режиме предварительной смазки) (см. стр. 30).
Индикатор Pump Off (Насос выкл.). Если контроллер находится в состоянии Pump Off (Насос выкл.), этот
значок присутствует в верхнем левом углу меню Run (Эксплуатация) (см. стр. 31).
Произошло тревожное событие. В случае тревожного события загорается отмеченный данным значком
светодиод. Кроме того, этот значок присутствует в правом левом углу меню Alarm (Тревога) (см. стр. 32).
Регулировка яркости. Для регулировки яркости дисплея используются стрелки влево (уменьшение яркости)
и вправо (увеличение яркости). Описание процедуры регулировки см. на стр. 17.
Регулировка контрастности. Для регулировки контрастности дисплея используются стрелки вверх и вниз.
Описание процедуры регулировки см. на стр. 17.
Тревожное событие Low Level (Низкий уровень). Данный значок появляется на экране контроллера. Он
свидетельствует о низком уровне смазочной жидкости.
Значок Change (Изменение). Если этот значок появляется в меню PIN Setup (Настройка PIN-кода), это
означает, что оператор может изменить или добавить PIN-код.
Значок Lock (Блокировка). Данный значок свидетельствует о том, что меню Setup (Настройка) защищено
паролем, и что для доступа к нужной функции следует ввести PIN-код.
Система находится в режиме настройки. Если оператор находится в меню Main Setup (Главное меню
настройки) в режиме настройки, этот значок присутствует в правом верхнем углу экрана.
Система находится в режиме таймера. Этот значок присутствует в правой части меню Timer Setup
(Настройка таймера) и Run (Эксплуатация) (см. стр. 18, 21, 30 и 31).
Система находится в режиме давления. Этот значок присутствует в правой части меню Pressure Setup
(Настройка давления) и Run (Эксплуатация) (см. стр. 19 и 30).
Ошибка режима давления. Данный значок отображается в меню Alarm (Тревога) и означает, что время
ожидания приведения в действие реле давления истекло.
Система находится в режиме счета циклов*. Под этим значком над дисплеем светится желтый светодиод.
Кроме того, этот значок присутствует в правой части меню Cycle Setup (Настройка цикла) и Run
(Эксплуатация) (см. стр. 19 и 31).
Система находится в режиме машинного счета. Этот значок присутствует в правой части меню Setup
(Настройка) и Run (Эксплуатация) в режиме машинного счета (см. стр. 21 и 32).
Ошибка машинного счета. Если данный значок присутствует в меню Alarm (Тревога), это свидетельствует о
неполучении заданного количества машинных импульсов до истечения срока ожидания (см. стр. 32). В
результате возникает тревожное событие.
Ошибка переключения режимов цикла. Данный значок отображается в центральной части меню Alarm
(Тревога) и означает, что время ожидания получения запрограммированного количества переключений
режимов цикла истекло (см. раздел Меню Alarm (Тревога) на стр. 32).
Тревога*. Под этим значком над дисплеем загорается красный светодиод. Кроме того, этот значок появляется
на экране в случае отсутствия допустимых значений для эксплуатации контроллера.
