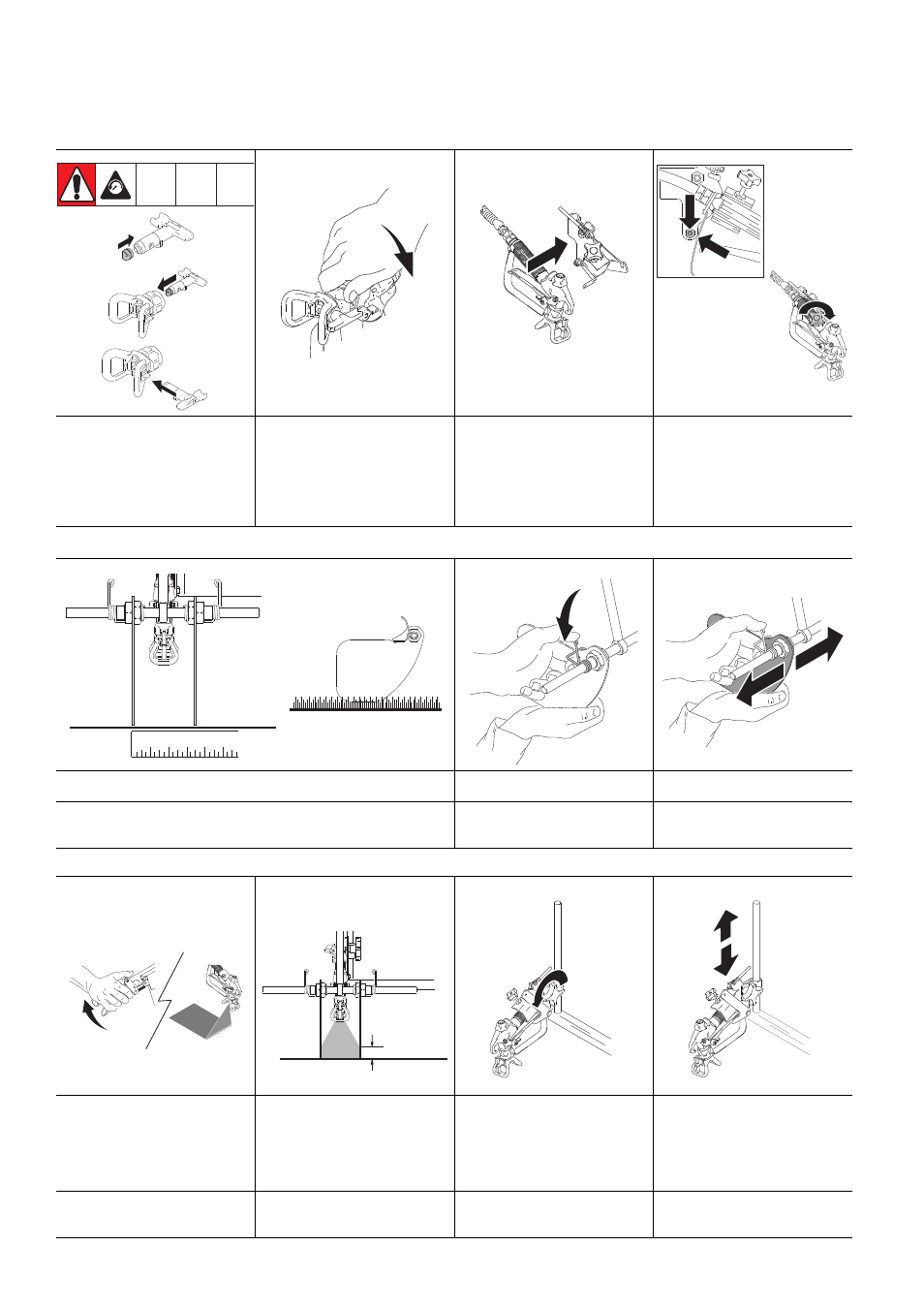

Распыление
8
332105P
Распыление
1
Установите седло и
уплотнение OneSeal на конец
наконечника SwitchTip.
Установите седло и
уплотнение OneSeal в
защитную насадку. Вставьте
наконечник SwitchTip.
2
Навинтите блок защитной
насадки на пистолет.
Затяните вручную.
3
Верните распылительный
пистолет в держатель.
4
Установите защитный
щиток пускового курка
спереди гайки на
держателе пистолета.
Затяните ручку регулятора.
1
Отрегулируйте распылительные щитки и установите
необходимую ширину линии.
a
Возьмитесь за щиток одной
рукой, а второй нажмите на
пружинные рычаги.
b
Передвиньте щиток в
нужное положение и
отпустите пружину.
2
Нажмите на рычаг
управления распылительным
пистолетом и переместите
устройство разметки вперед,
чтобы осуществить тестовое
распыление линии.
3
Отрегулируйте высоту
пистолета таким образом,
чтобы факел распыла
краски ударялся о щитки
на расстоянии 6,35 мм от
низа щитков.
a
Ослабьте затяжку ручки
регулятора.
b
Переместите
распылительный
пистолет вверх или вниз.
ti6063a
ti5257b
ti6211a
ti6081a
ti5941a
ti5859a
ti5863a
ti6065a
1
2
3
4
5
ti6067a
ti6064a
ti5873a
ti5874a
ti5858a
ti5693a
