Ремонт
332105P
17

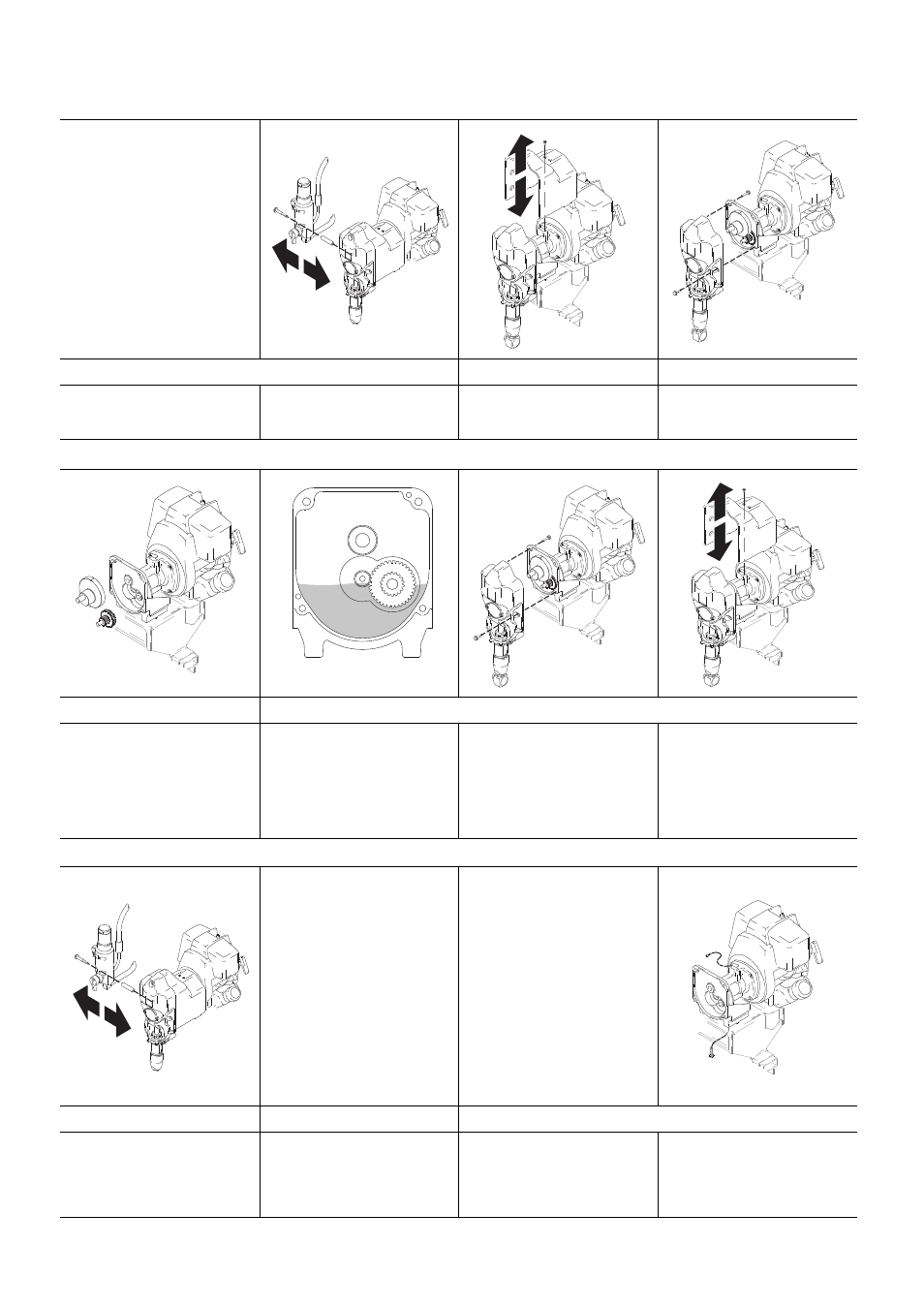

Извлечение корпуса привода
1
Выполните инструкции
раздела Извлечение
насоса, стр. 15.
2
Извлеките три винта (41)
и фильтр (40).
3
Извлеките два винта
(102) и снимите кожух (8).
4
Извлеките четыре винта
(89) и снимите корпус
привода (20).
Установка корпуса привода
Предостережение.
Коленчатый вал и шестерня
могут прилипнуть к смазке
между корпусом привода и
корпусом сцепления. Не
роняйте коленчатый вал
или шестерню на пол.
1
Нанесите прилагаемую
смазку на заднюю часть
корпуса привода.
2
Установите корпус
привода (20) с помощью
четырех винтов (89).
3
Установите кожух (8) при
помощи двух винтов (102).
Извлечение корпуса сцепления
4
Установите фильтр (40) с
помощью трех винтов (41).
5
Выполните инструкции
раздела Установка
насоса, стр. 15.
1
Выполните инструкции
разделов Извлечение
насоса, стр. 15, и
Извлечение корпуса
привода, стр. 17.
2
Извлеките четыре винта
(88). Извлеките четыре
винта (89). Переместите
корпус сцепления (37)
вперед и извлеките его.
ti6127a
ti6128a
ti6129a
ti6130a
ti6214a
ti6129a
ti6128a
ti6127a
ti6131a
