Ремонт
16
332105P
l

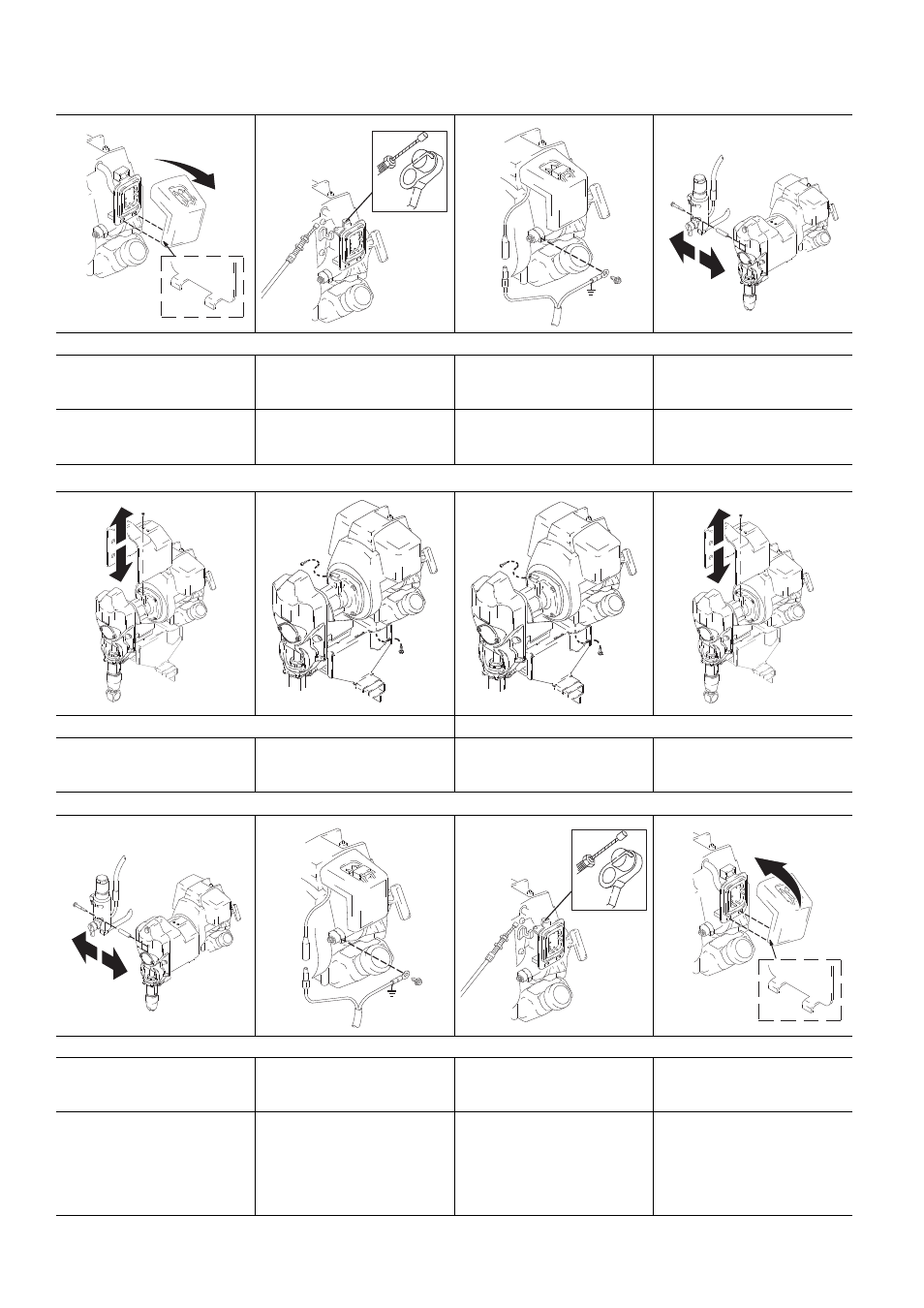

Извлечение двигателя
1
Отсоедините кабель
дроссельной заслонки,
провод ВЫКЛЮЧЕНИЯ и
провода заземления.
2
Извлеките три винта и блок
фильтра.
a
Снимите крышку
воздухоочистителя.
b
Ослабьте заднюю гайку
на кабеле дроссельной
заслонки. Извлеките кабель
из держателя.
c
Отсоедините провод
ВЫКЛЮЧЕНИЯ. Извлеките
винт и провод заземления.
Извлечение двигателя
Установка двигателя
3
Извлеките два винта и
снимите кожух.
4
Извлеките четыре винта
(88), два винта (91) и
переместите двигатель (35)
назад, чтобы извлечь его.
1
Переместите двигатель (35)
вперед и установите два
винта (91), распорку (133) и
четыре винта (88).
2
Установите кожух (8) при
помощи двух винтов (102).
Установка двигателя
2
Установите блок фильтра
с помощью трех винтов.
3
Подсоедините кабель
дроссельной заслонки,
провод ВЫКЛЮЧЕНИЯ и
провода заземления.
a
Установите винт и провод
заземления. Подсоедините
провод ВЫКЛЮЧЕНИЯ.
b
Вставьте кабель в
держатель. Затяните
заднюю гайку на кабеле
дроссельной заслонки.
c
Установите крышку
воздухоочистителя.
В случае установки нового
двигателя выполните
инструкции раздела
Регулировка скорости
двигателя (об/мин.), см.
стр. 20.
ti6155a
ti6158a
ti6154a
ti6127a
ti6128a
ti6133a
ti6133a
ti6128a
ti6127a
ti6154a
ti6158a
ti6156a
