Ремонт
332105P
15
Ремонт

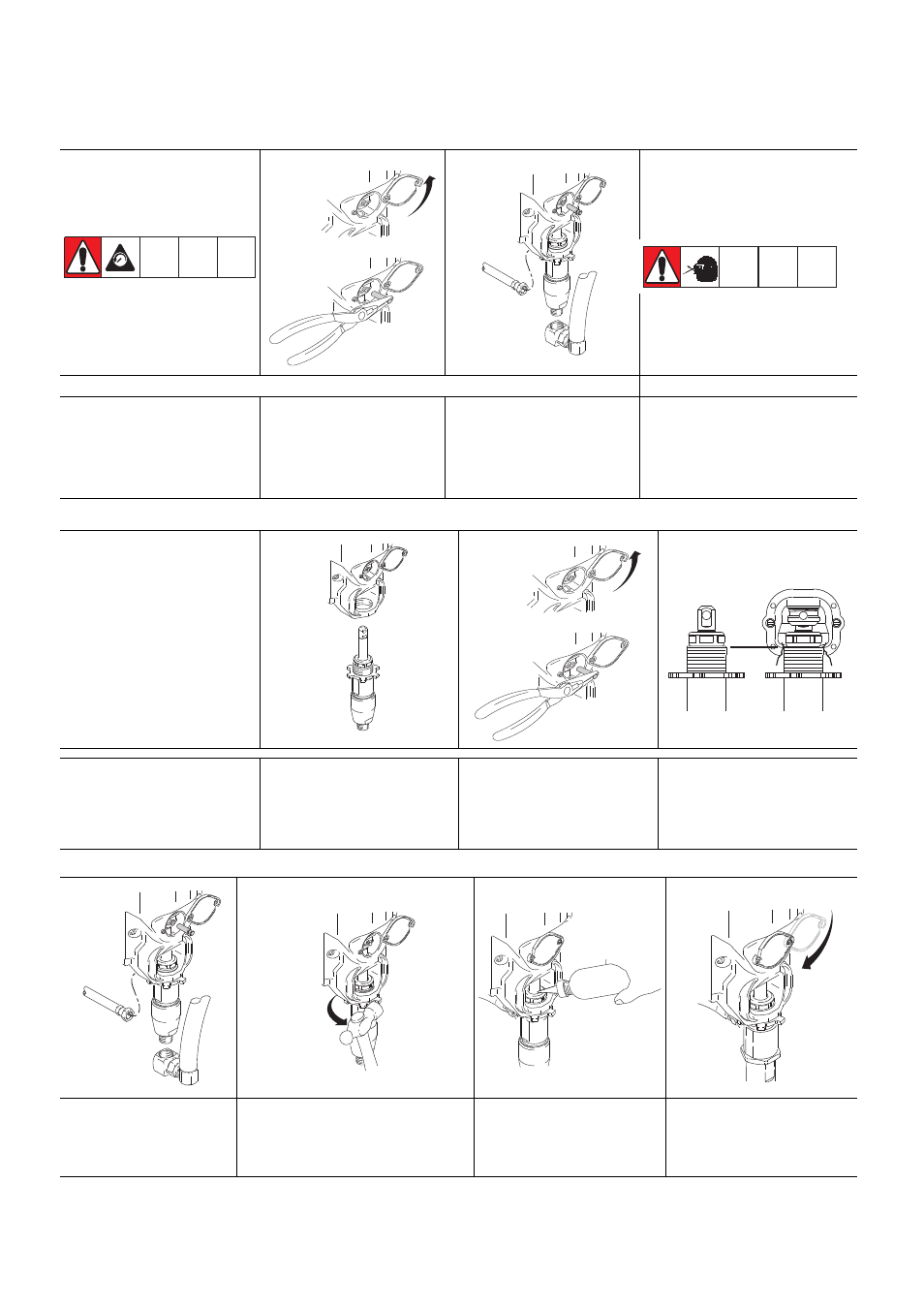

Извлечение насоса
Установка насоса
1
Промойте насос (23).
Выполните процедуру
снятия давления, стр. 29.
2
Ослабьте два винта и
поверните крышку.
Приводите насос в движение
и установите в удобном
положении штифт насоса,
который необходимо извлечь.
Извлеките штифт насоса.
3
Отсоедините трубку
всасывания (27) и шланг (120).
Ослабьте контргайку насоса
(12). Отвинтите насос.
Неплотная посадка штифта может
привести к поломке деталей под
воздействием усилий, возникающих при
работе насоса. Может произойти выброс
деталей из механизма, что может
привести к серьезным травмам или
порче имущества.
Предостережение. Ослабление
контргайки насоса во время работы
приведет к повреждению резьбы
корпуса привода.
1
Полностью выдвиньте шток
поршня насоса. Нанесите
смазку на верхнюю часть
штока насоса в точке (A)
или внутри шатуна.
2
Установите штифт насоса (9a).
Убедитесь в том, что стопорная
пружина (9b) находится в пазе,
фиксируя штифт насоса.
Потяните насос вверх, так,
чтобы его резьба вошла на
место.
3
Ввинчивайте насос, пока
его резьба сравняется с
отверстием в корпусе привода.
Направьте выходное отверстие
насоса назад.
4
Установите трубку
всасывания и шланг.
5
Навинтите контргайку (12) на насос до
упора. Затяните контргайку рукой,
затем с помощи молотка массой 567 г
(максимум) поверните ее на
1/8–1/4 оборота, затянув с усилием
около 102 Н•м (75 +/- 5 футо-фунтов).
6
Залейте в уплотнительную
гайку состав Graco TSL, пока
жидкость не начнет стекать
на верхнюю часть уплотнения.
7
Поверните крышку; затяните
винты.
