Ремонт
332105P
19

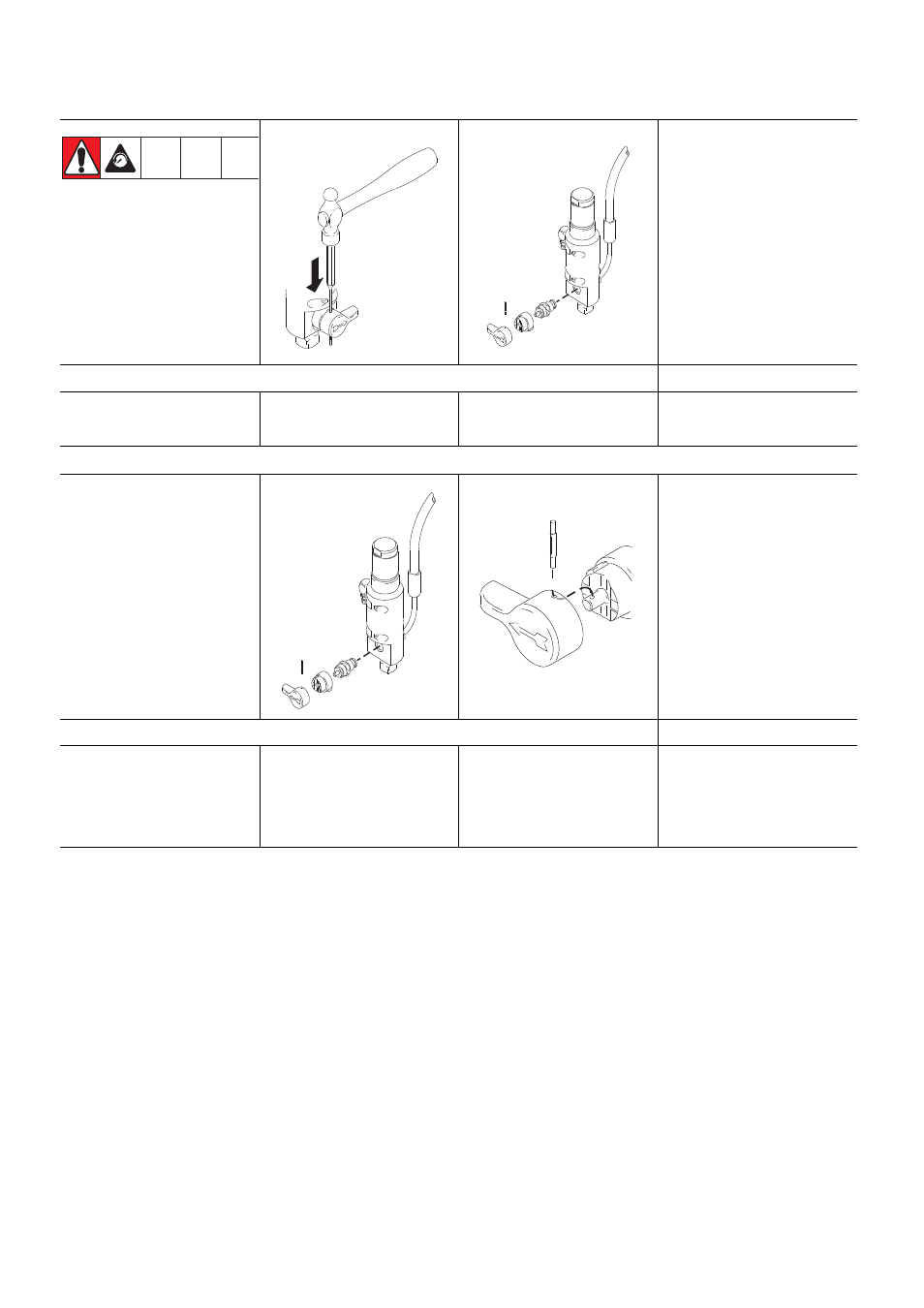

Извлечение клапана заправки
1
Снимите давление, см.
стр. 29.
2
Извлеките штифт и
рукоятку клапана
заправки.
3
Извлеките клапанную
коробку (16) и клапан
заправки (15).
Установка клапана заправки
1
Нанесите консистентную
смазку на заднюю часть
клапана заправки.
Нанесите на резьбовой
герметик на резьбу
клапана заправки.
2
Установите клапан
заправки (15). Затяните
клапан заправки с
усилием 14,69–16,95 Н•м.
Установите клапанную
коробку (16).
3
Установите рукоятку
клапана заправки (85) и
штифт (6), как показано
на рисунке.
ti6211a
ti6161a
ti6134a
ti6134a
ti6162a
