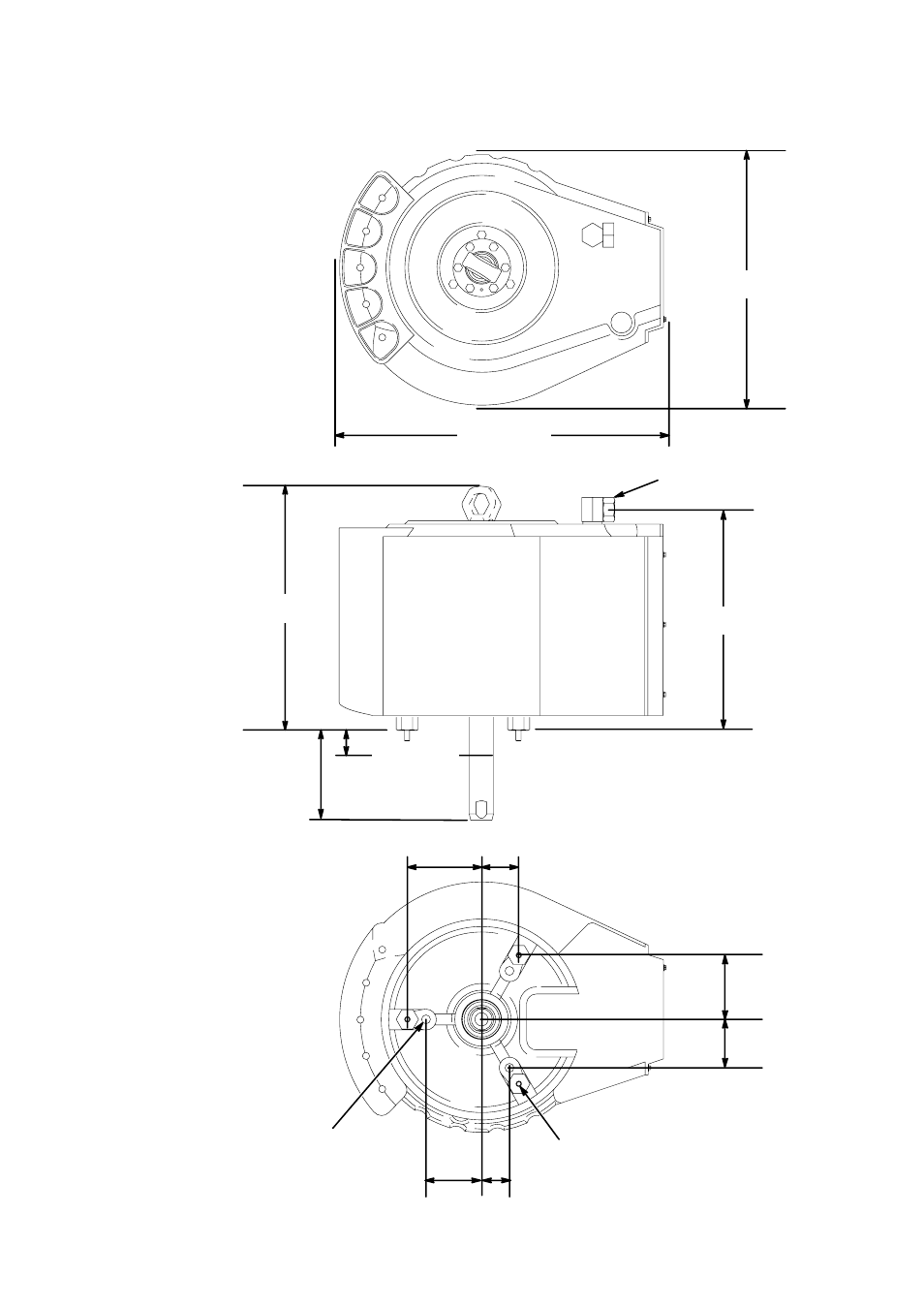

Размеры
06555
06554
06553
Ход вниз:
158,8 мм
(6,25 дюйма)
438,4 мм
(17,3 дюйма)
424,5 мм
(16,7 дюйма)
67,5 мм
(2,7 дюйма)
135,0 мм
(5,3 дюйма)
50,7 мм
(2,0 дюйма)
101,5 мм
(4,0 дюйма)
116,9 мм
(4,6 дюйма)
87,9 мм
(3,5 дюйма)
Впускной воздушный
патрубок: 1 дюйм npsm(f)
Три отверстия M16 x 2,0
Вид сбоку
Вид сверху
Вид снизу
Ход вверх:
38,3 мм
(1,5 дюйма)
Три монтажные шпильки 3/8-16
455 мм
(17,9 дюйма)
585 мм
(23,0 дюйма)
