Идентификация компонентов
313661F
7

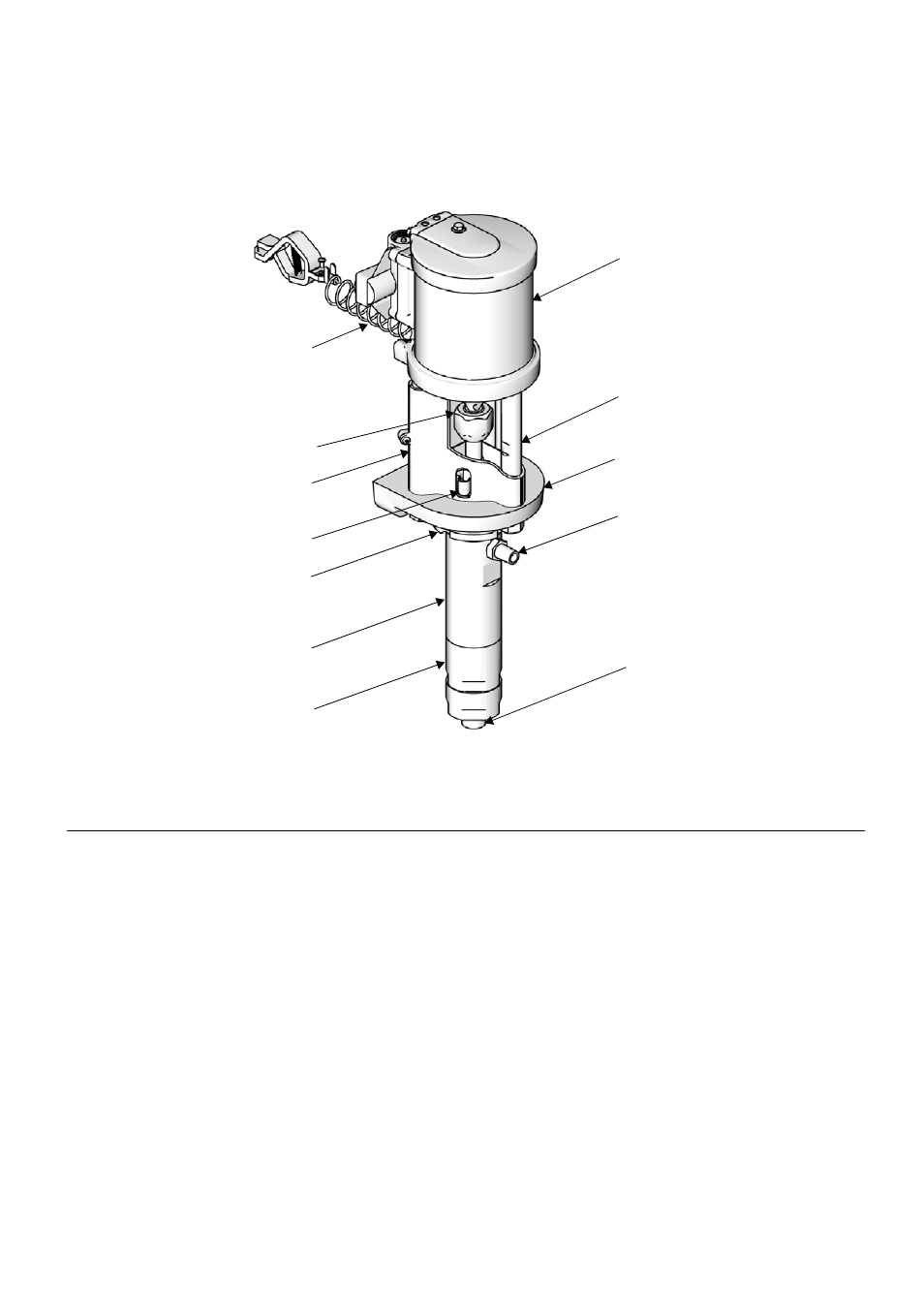

Идентификация компонентов
Обозначения:
A
Провод заземления
B
Резервуар с TSL
C
Смачиваемая чаша (не видна, под резервуаром с TSL)
D
Выпускное отверстие для жидкости
E
Впускное отверстие для жидкости
F
Нижний цилиндр
G
Верхний цилиндр
H
Экран тяговой штанги
J
Переходник поршневого насоса
K
Тяговая штанга
L
Стяжная гайка
M
Контргайка
N
Пневматический двигатель
Р
ИС
.1. Идентификация компонентов
A
B
M
D
E
G
F
J
ti11700a
H
K
L
N
