Таблица номеров деталей насоса
313661F
3
Таблица номеров деталей насоса

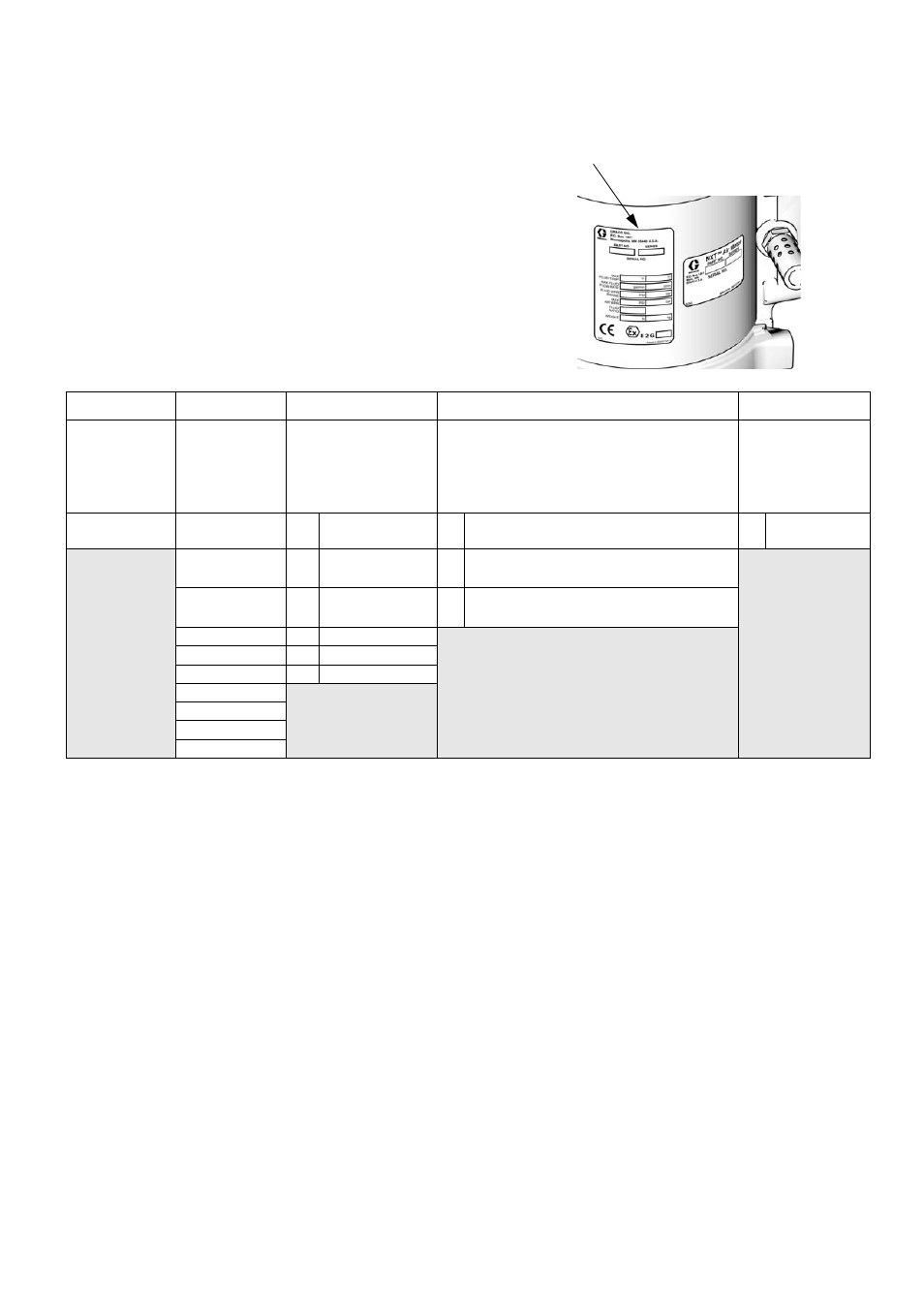

Проверьте 6-значный номер детали, указанный на табличке с
паспортными данными (ID) насоса. Используйте указанную ниже
таблицу для определения конструкции насоса с учетом
шестизначного кода. Например, деталь ¹ W 1 5 A A S
представляет насос со смачиваемой чашей (W), с соотношением
15:1 (15), объемом 25 куб. см, нижний (A), с 3 СВМПЭ
уплотнениями/2 ПТФЭ уплотнениями и покрытием Chromex для
штока, без мониторинга данных, с низким уровнем шума при отсосе
(A) и конструкцией из нержавеющей стали (S).
*
Цикл — сочетание движений поршня (один ход вверх и один ход вниз).
W
15
A
A
S
Первый
символ
(смачиваемая
чаша)
Второй и
третий символ
(соотношение
давлений —
XX:1)
Четвертый символ
(объем поршневого
насоса на цикл*)
Пятый символ
(уплотнения — X СВМПЭ:X ПТФЭ/
покрытие штока поршня/
мониторинг данных/отсос)
Шестой символ
(материал
нижней части)
W
10
A
25 куб. см
A
3:2/Chromex/без мониторинга/низкий
уровень шума
S
Нержавеющая
сталь
15
B
50 куб. см
B
3:2/Chromex/DataTrak
™
/низкий уровень
шума
18
C
75 куб. см
E
3:2/Chromex/DataTrak
™
(только подсчет
циклов)/низкий уровень шума
23
D
100 куб. см
24
E
125 куб. см
28
F
150 куб. см
30
36
45
48
ti12922a
ID
