Ремонт
313661F 15
Ремонт
Общие сведения
• Указанные в тексте справочные номера и
буквы в скобках относятся к сноскам на
рисунках и чертежах деталей.
• Всегда используйте оригинальные детали и
принадлежности Graco, которые можно
приобрести у дистрибьютора компании Graco.
При самостоятельном приобретении
принадлежностей убедитесь, что их размер и
показатели давления соответствуют вашей
системе.

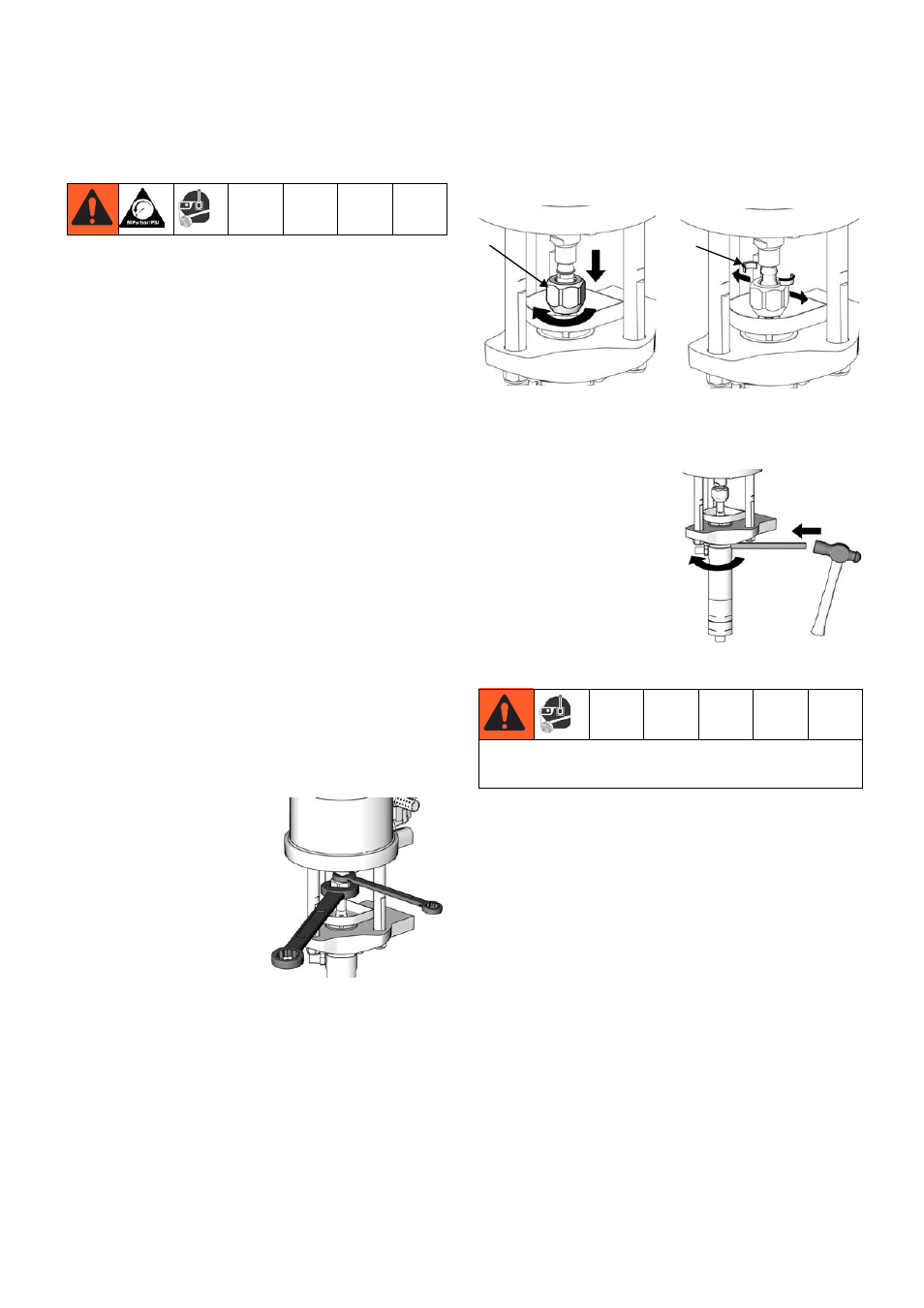

Отсоединение поршневого
насоса
1. Остановите насос в средней точке движения
поршня.
2. Промойте насос, если это возможно. (См.
стр. 13). Сбросьте давление. (См. стр. 11).
3. Отсоедините шланги для воздуха и жидкости, а
также провод заземления (13).
4. Удалите экран тяговой штанги (11).
5. Держите плоские
поверхности
поршневого штока
пневмодвигателя
гаечным ключом.
Используйте другой
гаечный ключ, чтобы
ослабить стяжную
гайку (9).
6. Опустите стяжную гайку (9) так, чтобы удалить
соединительные кольца (10) и стяжную гайку (9).
7. Потяните вверх резервуар с TSL (7), чтобы
удалить его.
8. Чтобы ослабить
контргайку (4),
воспользуйтесь
молотком и латунным
штоком. Отвинтите
контргайку до упора.
9. Выкрутите вручную
поршневой насос и
поместите его на
рабочий стол.
ti12815a
Резьба очень острая. При вращении или переносе
насоса вручную защищайте руки куском ткани.
ti12812a ti12813a
9 10
ti12816a
