Ремонт
313661F 17

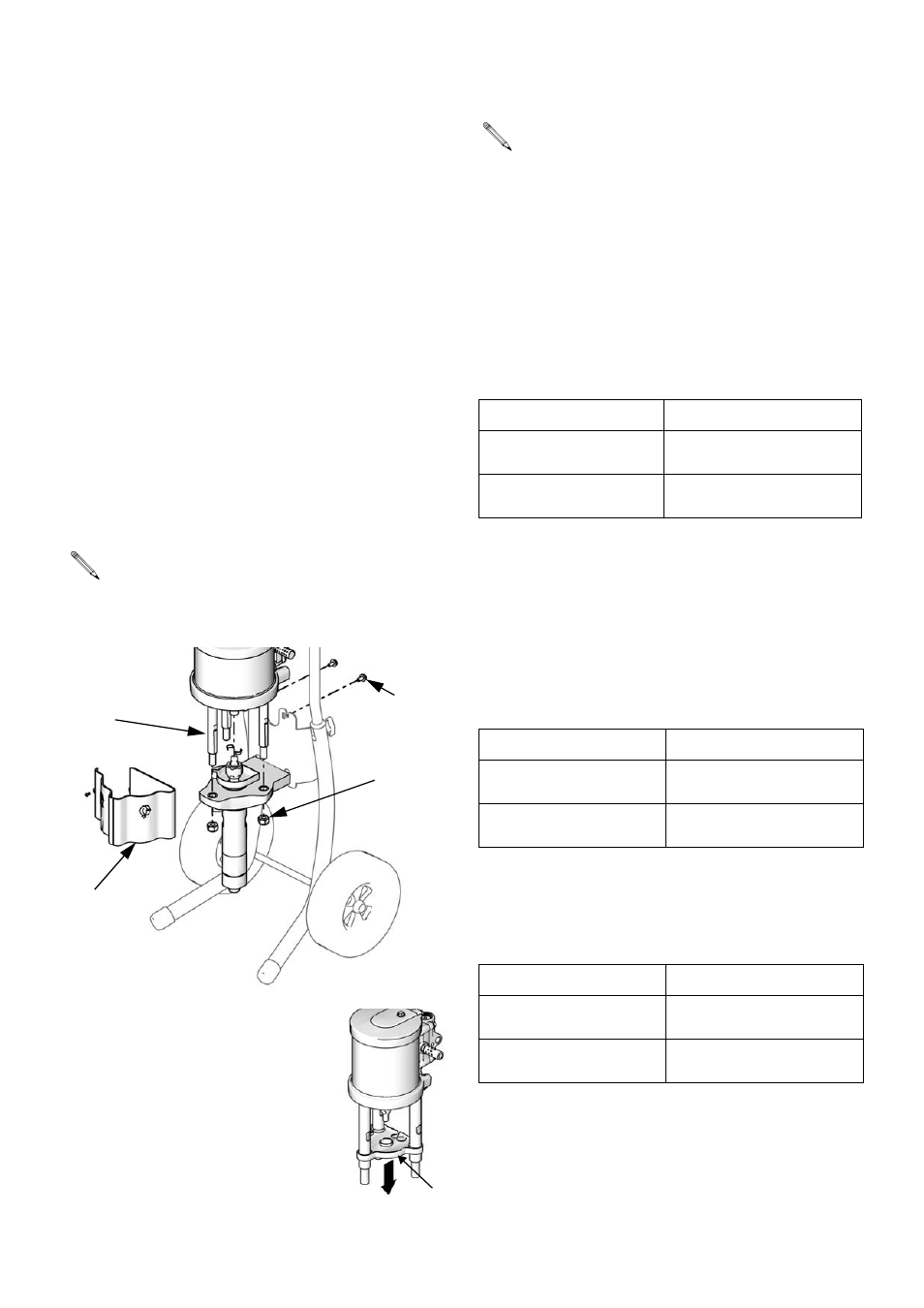

Отсоединение
пневматического двигателя
1. Промойте насос, если это возможно. (См. стр.
13.) Сбросьте давление. (См. стр. 11.)
2. Отсоедините шланги для воздуха и жидкости,
заземляющий провод (13) и экран тяговой
штанги (11).
3. Держите плоские поверхности поршневого
штока пневмодвигателя гаечным ключом.
Используйте другой гаечный ключ, чтобы
ослабить стяжную гайку (9).
4. Используйте торцевой ключ, чтобы удалить гайки
тяги (6): 13 мм для M02xxx, 23 мм для других.
5. Используйте торцевой ключ 13 мм, чтобы
удалить два верхних крепежных винта (MS).
6. Поднимите пневмодвигатель, чтобы его снять.
Тяговые штанги (5) и капельный экран (12)
останутся присоединенными.
7. Стащите капельный экран
(12) с тяговых штанг (5).
8. Используйте торцевой
ключ на плоских
поверхностях тяговых
штанг (5), чтобы удалить их
с нижней крышки
пневмодвигателя.
Повторное присоединение
пневматического двигателя
1. Натяните капельный экран (12) на тяговые
штанги (5).
2. Ввинтите тяговые штанги (5) в нижнюю крышку
пневмодвигателя. Крутящий момент должен
соответствовать таблице ниже.
3. Если потребуется, во время повторного
присоединения больших по размеру
пневмодвигателей используйте двух человек.
Выровняйте тяговые штанги (5) с отверстиями в
переходнике насоса (3). Осторожно опустите
пневматический двигатель на свое место.
4. Прикрепите гайки тяги (6) и вращайте с
моментом в соответствии с таблицей ниже.
5. Затяните монтажные винты.
6. Вручную зажмите стяжную гайку, затем
затяните согласно таблице ниже.
7. Подсоедините шланги для воздуха и жидкости,
заземляющий провод и экран тяговой штанги.
Монтаж на тележку. Удалите два винта на
ручках и поверните назад или удалите панель
управления воздухом для более легкого
удаления пневмодвигателя.
ti12819a
5
6
11
MS
12
ti12916a
Информацию об обслуживании
пневмодвигателя и деталях см. в руководстве
312796.
Двигатель Крутящий момент
M02xxx
7—13,5 Н•м
(5—10 футо-фунтов)
Остальные размеры
68—75 Н•м
(50—55 футо-фунтов)
Двигатель Крутящий момент
M02xxx
20—27 Н•м
(15—20 футо-фунтов)
Остальные размеры
68—81 Н•м
(50—60 футо-фунтов)
Двигатель Крутящий момент
M02xxx
31—35 Н•м
(23—26 футо-фунтов)
Остальные размеры
102—108 Н•м
(75—80 футо-фунтов)
