Типовая установка – Инструкция по эксплуатации Graco Merkur
Страница 10
Установка
10
313661F
Типовая установка
A
Воздушный запорный клапан
B
Воздушный фильтр (дополнительная
принадлежность)
C
Воздушный манометр пистолета-распылителя
D
Регулятор давления воздуха в
пистолете-распылителе
E
Главный воздушный клапан стравливающего типа
F
DataTrak
G
Воздушный манометр насоса
H
Регулятор давления воздуха в насосе
J
Кнопка разблокировки соленоида
(не видна)
K
Вертлюг пистолета-распылителя
L
Пневматический пистолет-распылитель
M
Шланг подачи жидкости для пистолета-распылителя
N
Шланг подачи воздуха для пистолета-распылителя
P
Фильтр жидкости
R
Выпускное отверстие для жидкости насоса
S
Провод заземления
T
Смачиваемая чаша (не видна, см. Р
U
Впускное отверстие для жидкости насоса
V
Всасывающий шланг
W
Клапан слива жидкости
Р
ИС

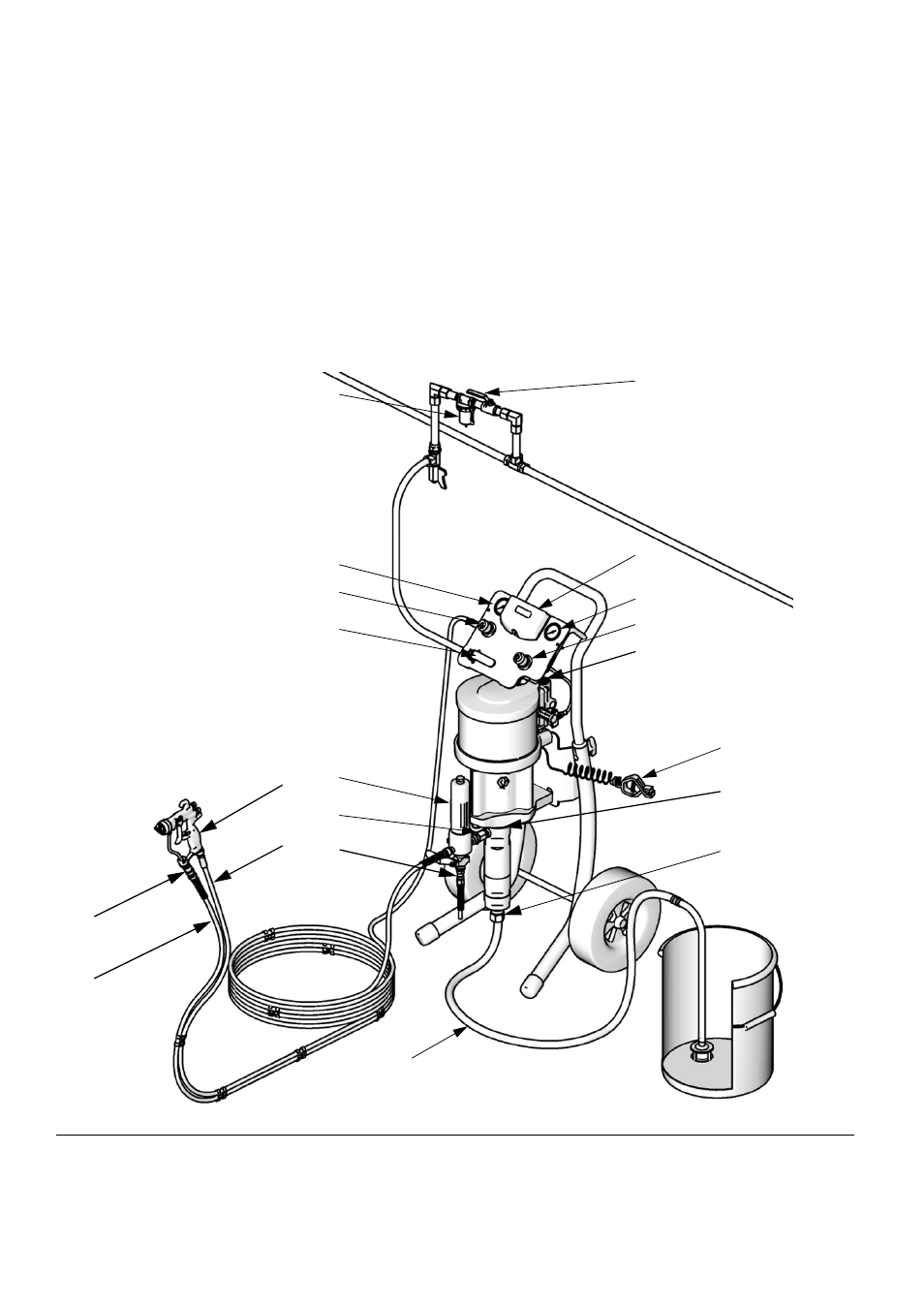

.3. Типовая установка. (Показан комплект Graco для установки на тележке)
G
U
R
C
E
S
P
F
D
H
V
Пистолет-распылитель G15,
показан со шлангом подачи
A
B
N
M
K
L
J
T
ti12800a
W
