Модели, B05 f a 0 – Инструкция по эксплуатации Graco Merkur Bellows Pump Assembly
Страница 6
Модели
6
3A1633E
Модели

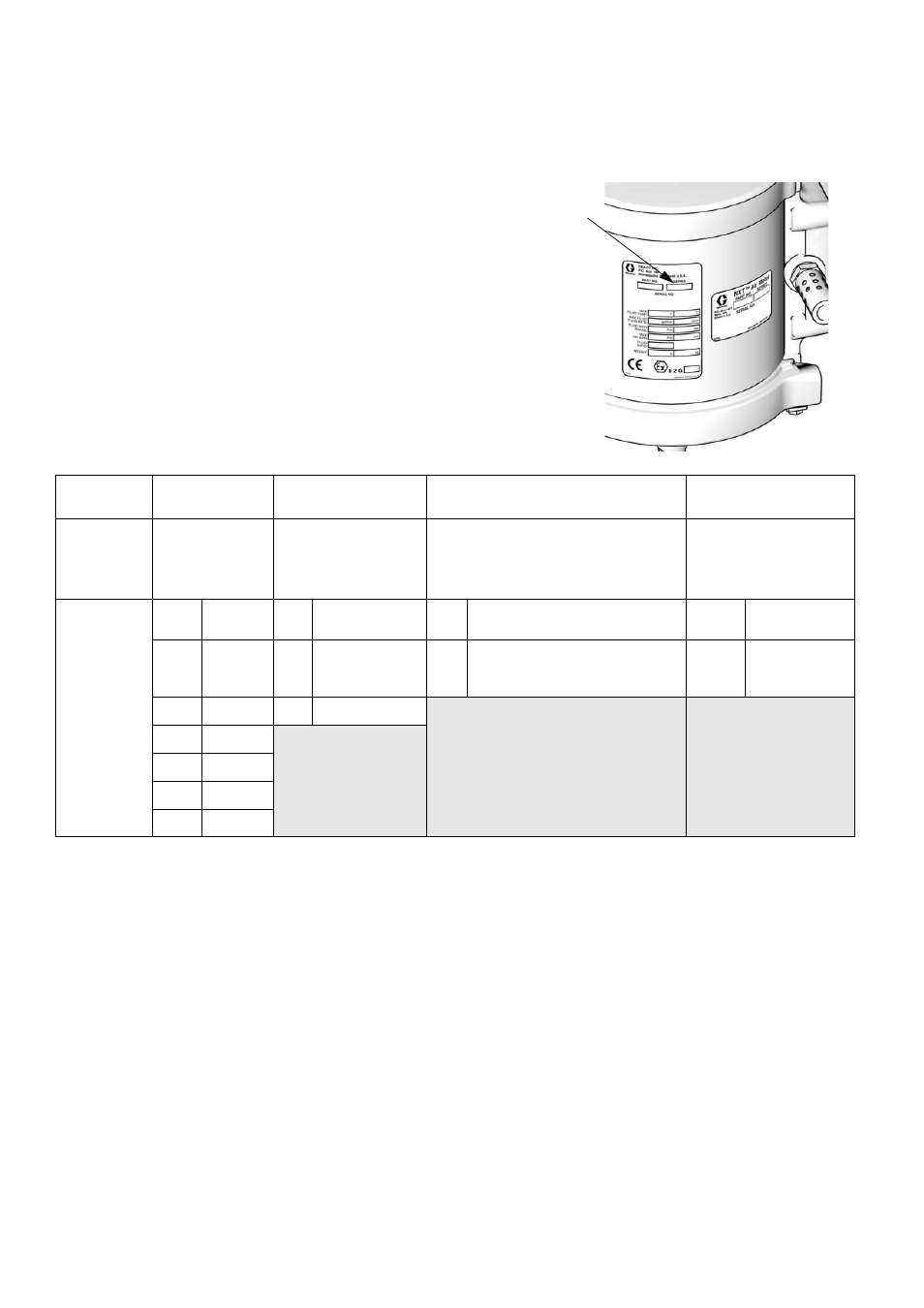

Проверьте 6-значный номер детали, указанный на идентификационной
маркировке (ID) насоса. Используйте указанный ниже шаблон для
определения конструкции насоса, исходя из шестизначного кода.
Например, ¹ детали B05FA0 соответствует насосу с соотношением 5:1,
на 150 куб. см, без модуля DataTrak, с малошумной вытяжкой
и клиновидными уплотнениями.
Чтобы заказать запасные части, см. раздел Детали на стр. 22. Символы
шаблона не соответствуют справочным номерам на чертежах деталей
и в перечнях.
* Цикл — сочетание движений поршня (один ход вверх и один ход вниз).
ID
ti12922a
B
05
F
A
0
Первый
символ
Второй
и третий
символ
(соотношение)
Четвертый символ
(емкость
поршневого
насоса на цикл)
Пятый символ
(интеллектуальные
устройства/вытяжка)
Шестой символ
(уплотнения)
B
(тип
сильфона)
05
5:1
B
50 куб. см
A
Без модуля DataTrak,
малошумная вытяжка
0
Клиновидные
уплотнения
12
12:1
D
100 куб. см
B
Совместим
с модулем DataTrak,
малошумная вытяжка
1
Уплотнения
П-образного
сечения
15
15:1
F
150 куб. см
23
23:1
24
24:1
25
25:1
35
35:1
