Установка
10 3A1633E
Установка
Общие сведения
ПРИМЕЧАНИЕ: Указанные в тексте справочные номера
и буквы в скобках относятся к сноскам на рисунках
и чертежах деталей.
ПРИМЕЧАНИЕ: Всегда используйте оригинальные детали
и принадлежности Graco, которые можно приобрести
у дистрибьютора компании Graco. При самостоятельном
приобретении принадлежностей убедитесь, что их
размер и показатели давления соответствуют
вашей системе.
Р ИС . 2 и Р ИС . 3 служат только руководством для выбора
и установки компонентов и принадлежностей системы.
Свяжитесь с дистрибьютором Graco для помощи
в проектировании системы, соответствующей
вашим специфическим потребностям.
Подготовка оператора
Все операторы оборудования обязаны пройти
соответствующую подготовку по эксплуатации всех
компонентов системы и надлежащему обращению
используемых жидкостей. Прежде чем приступать
к работе, все операторы оборудования обязаны
тщательно ознакомиться со всеми инструкциями
по эксплуатации, этикетками и наклейками.

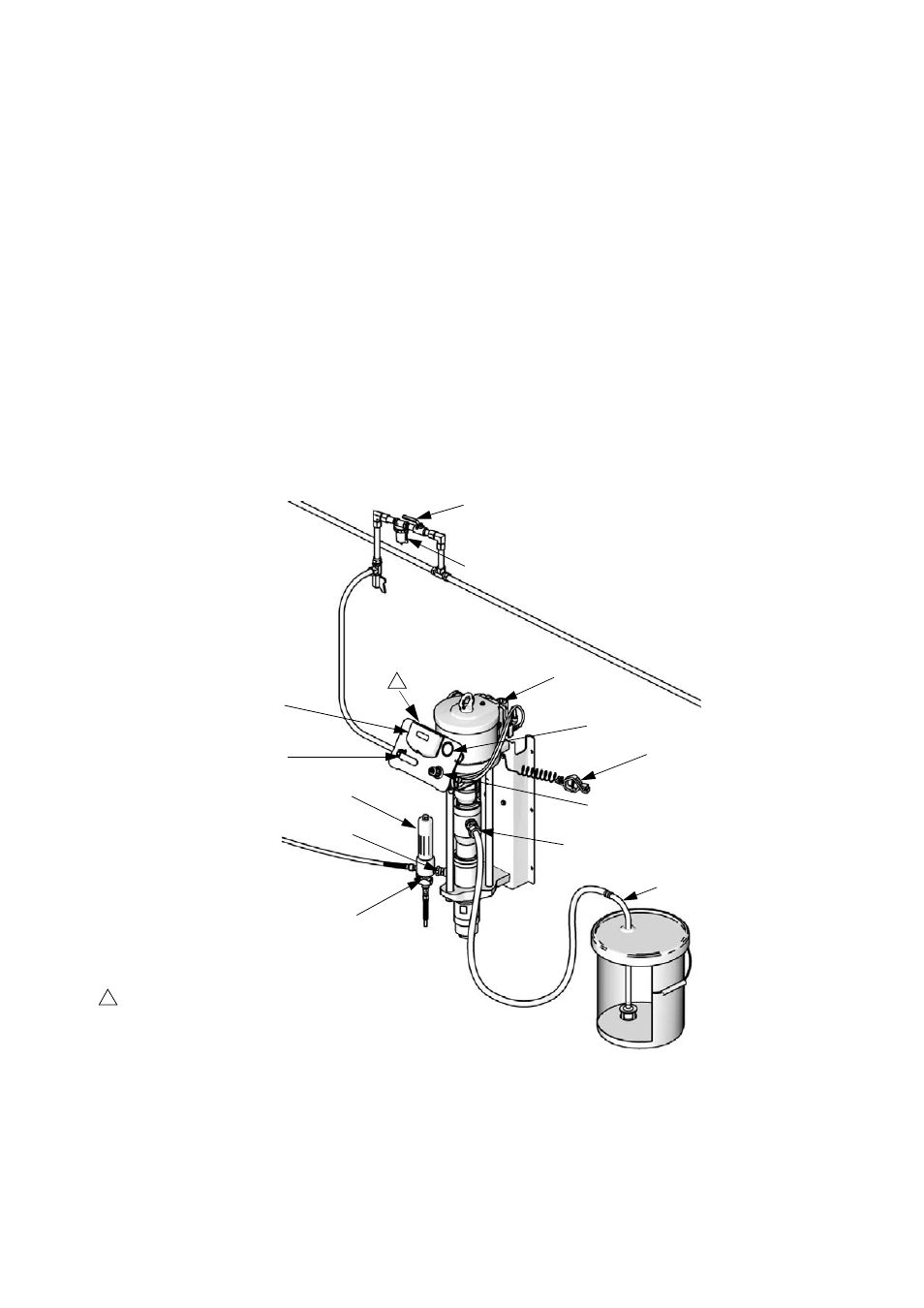

Р ИС . 2. Типовая установка на стену
ti15363a
A
B
E
F
G
H
J
S
T
U
P
V
R
1
Чтобы вертикально установить элементы управления
пневматической системы, используйте запасные
монтажные отверстия (на кронштейне, не видны). 1
