Ремонт
3A1633E 19
5. Надавите на вал двигателя, чтобы он переместился
вверх. Снимите стяжную гайку (7).
6. Воспользуйтесь зажимом, чтобы снять гайки тяговой
штанги (4).
7. Воспользуйтесь зажимом, чтобы снять два нижних
монтажных винта.
8. Осторожно снимите поршневой насос
и прикрепленный к нему переходник.

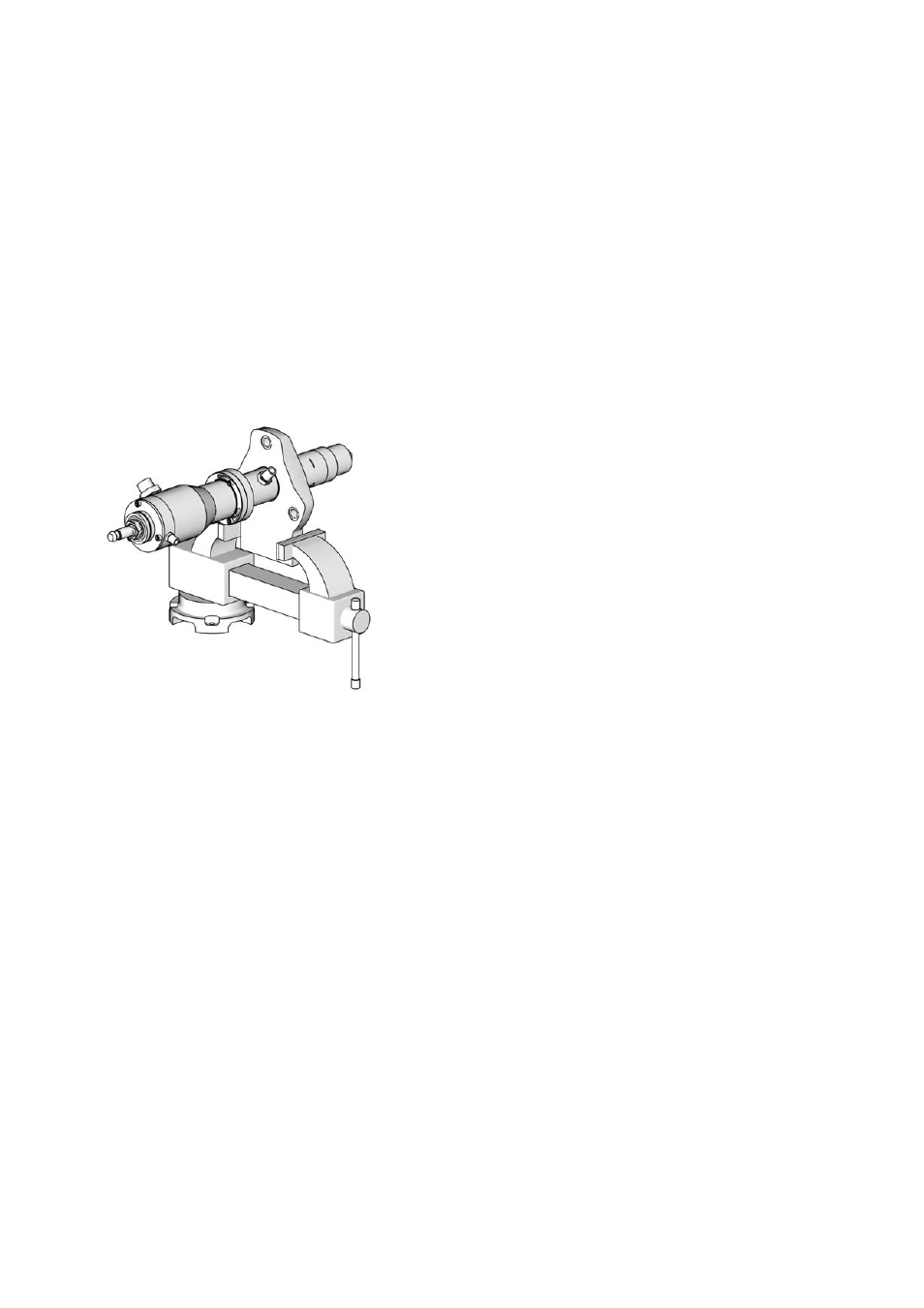

9. Зажмите переходную плиту в зажимном
приспособлении, чтобы провести техническое
обслуживание поршневого насоса.
10. Информацию о техническом обслуживании и деталях
см. в руководстве к поршневому насосу.
Отсоединение пневматического
двигателя
1. Выполните все этапы, указанные в разделе
Подготовка, стр. 18.
2. Ослабьте винты на верхней крышке.
3. Удерживайте стяжную гайку (7) с помощью гаечного
ключа. Воспользуйтесь другим гаечным ключом,
чтобы повернуть вал двигателя. Чтобы избежать
повреждения верхней крышки сильфона
и D-образного уплотнения, не поворачивайте
стяжную гайку. См. Р
ИС . 7.
4. Опустите стяжную гайку (7) и снимите
соединительные кольца (5). См. Р
ИС . 8.
5. Надавите на вал двигателя, чтобы он переместился
вверх. Снимите стяжную гайку (7).
6. Воспользуйтесь зажимом, чтобы снять гайки тяговой
штанги (4).
7. Воспользуйтесь зажимом, чтобы снять два верхних
монтажных винта.
8. Поднимите пневмодвигатель, чтобы его снять.
Тяговые штанги (3) останутся прикрепленными.
ПРИМЕЧАНИЕ: Для насосов, установленных на тележку,
выкрутите два винта из рукояток и отклоните их назад
или снимите панель управления пневматической
системы, чтобы облегчить снятие пневмодвигателя.
9. Воспользуйтесь зажимом на плоских поверхностях
тяговых штанг (3), чтобы удалить их из нижней
крышки пневмодвигателя.
ПРИМЕЧАНИЕ: Информацию о техническом
обслуживании и деталях см. в руководстве
к пневматическому двигателю.
Р ИС . 9
ti14537a
