Установка
12 3A1633E
Заземление
Насос: см. Р ИС . 4. Убедитесь, что винт заземления (GS)
прикреплен и надежно затянут на пневмодвигателе.
Подсоедините другой конец провода заземления (S)
к реальному заземлению.
Шланги для воздуха и жидкости: при проходе
жидкости по насосу, шлангам и распылителю может
образовываться статическое электричество. Чтобы
обеспечить надежное заземление, хотя бы один шланг
должен быть токопроводящим и иметь максимальную
общую длину 500 футов (150 м). Проверьте электрическое
сопротивление шлангов. Если общее сопротивление
до точки заземления более 25 МОм, немедленно
замените шланг.
Воздушный компрессор: следуйте рекомендациям
изготовителя.
Пистолет-распылитель/дозирующий клапан:
заземлите пистолет-распылитель, используя
соединение с утвержденным Graco заземленным
шлангом для жидкости.
Контейнер подачи жидкости: следуйте местным
нормативам.
Объект распыления: следуйте местным нормативам.
Все емкости для растворителя, используемого при
промывке: следуйте местным нормативам. Пользуйтесь
только токопроводящими металлическими емкостями,
помещенными на заземленную поверхность. Не ставьте
емкость на не проводящую ток поверхность, например,
на бумагу или картон, так как это нарушит целостность
заземления.
Для поддержания непрерывности заземления при
промывке или сбросе давления: плотно прижмите
металлическую часть пистолета-распылителя/
дозирующего клапана к боковой поверхности
заземленной металлической емкости, затем
нажмите на триггер пистолета/клапана.
Монтаж насоса
Монтаж насоса выполняется непосредственно на стену
(комплект заказа для настенного монтажа, стр. 24) или
на тележку Graco (комплект заказа для монтажа на
тележку 24E879). Габариты насоса показаны на стр. 30.
Насосы, установленные на стену
1. Убедитесь, что монтажная поверхность выдержит
вес насоса, кронштейна, шлангов и принадлежностей,
а также нагрузки, возникающие при эксплуатации.
2. Установите настенный кронштейн на расстоянии
приблизительно 4—5 футов (1,2—1,5 м) над полом.
Чтобы облегчить эксплуатацию и обслуживание,
обеспечьте свободный доступ к воздушному впуску
насоса, впускному и выпускному отверстиям
для жидкости.
3. Используя настенный кронштейн в качестве
шаблона, просверлите в стене монтажные отверстия
0,4 дюйма (10 мм). Габариты для настенного монтажа
приведены на стр. 31.
4. Прикрепите кронштейн к стене. Используйте винты
3/8 дюйма (9 мм), длина которых достаточна, чтобы
сдерживать вибрацию насоса во время работы.
ПРИМЕЧАНИЕ: убедитесь, что насос установлен
горизонтально.
Насосы, установленные на тележку
Если необходимо прикрепить тележку болтами к полу,
можно приобрести комплект деталей 24E885. В него
входят две распорки, поддерживающие устойчивость
стоек. Болты в комплект не входят.
Шланги для воздуха
и жидкости
Убедитесь, что размер и показатели давления всех
шлангов для воздуха (N) и жидкости (M) соответствуют
вашей системе. См. Р
ИС . 3. Используйте только
токопроводящие шланги для жидкости.
Оборудование должно быть заземлено. Заземление
снижает риск поражения электрическим током
и статическим разрядом с помощью отводящего
провода для электричества, образующегося в
результате скопления электрических разрядов
или в результате короткого замыкания.

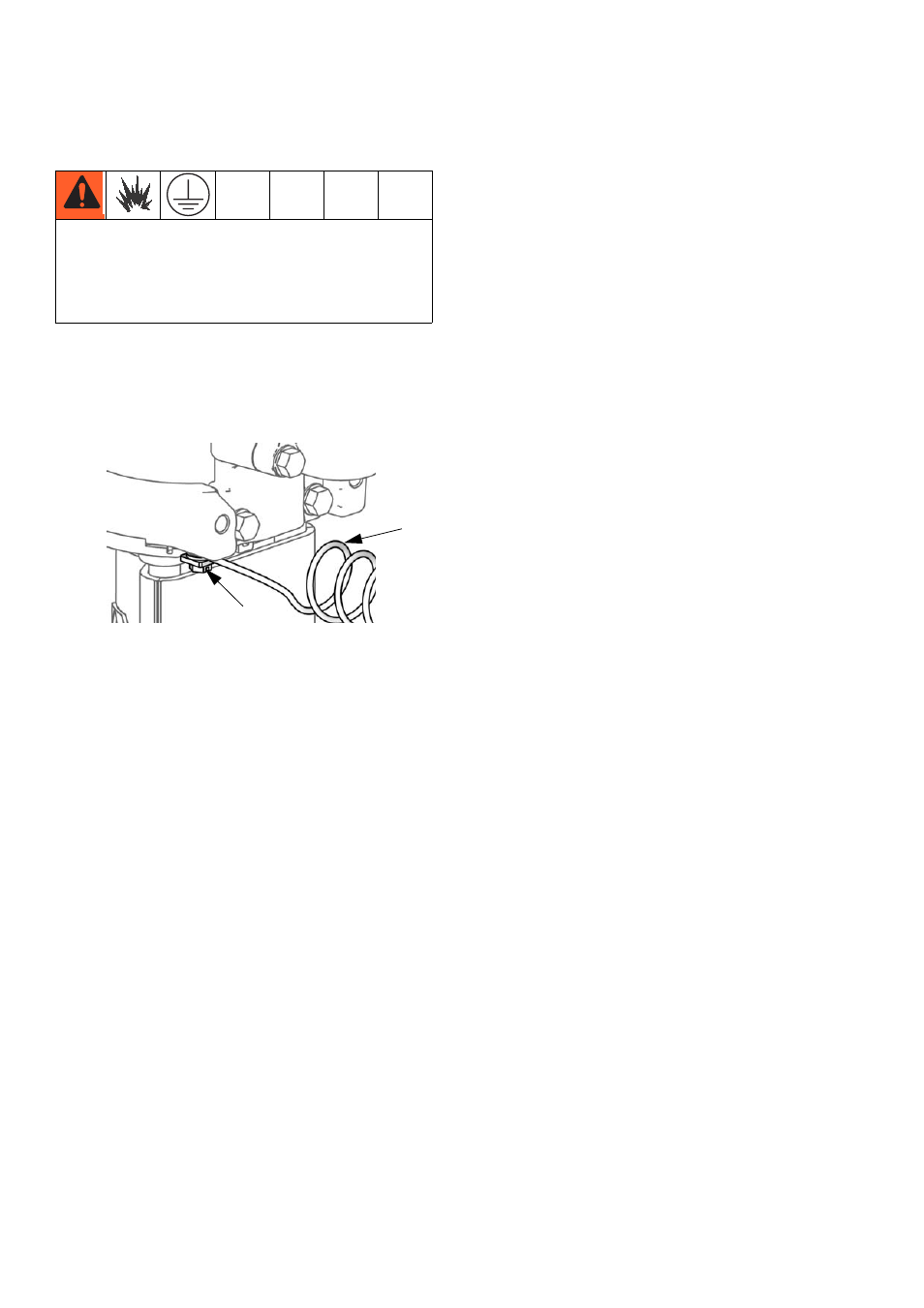

Р ИС . 4. Заземление насоса.
S
GS
